土力学与基础工程8土 工 实 验VIP免费

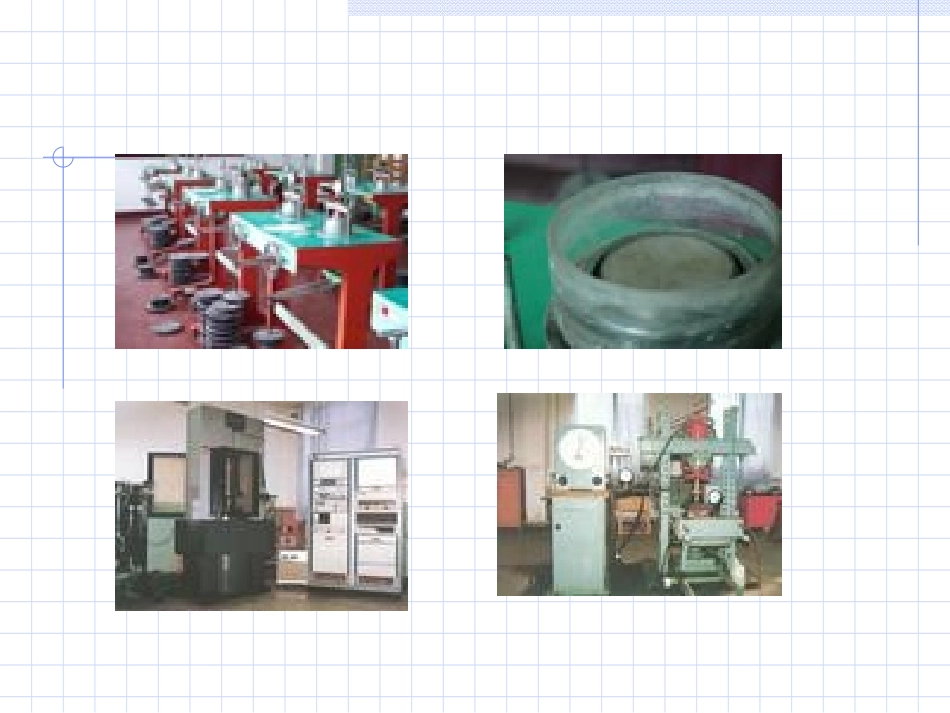

土工实验直剪试验演示直剪试验演示比重瓶法试验演示比重瓶法试验演示液限试验演示液限试验演示塑限试验演示塑限试验演示干密度与含水量试验演示干密度与含水量试验演示固结试验演示固结试验演示颗粒级配试验演示颗粒级配试验演示三轴试验演示三轴试验演示一、重度试验土的容重是指土的单位体积重量。试验的目的是测定土的容重，以便了解土的疏密和干湿状态，供换算土的其它物理力学指标和工程设计之用。试验的方法有环刀法、腊封法，灌砂法和灌水法等，本试验介绍环刀法。仪器设备1.环刀：内径61.8mm，高20mm，壁厚1.5—2mm；2.天平(感量0.1g)；3.其他：修土刀、钢丝锯、玻璃板及圆玻璃片等。操作步骤1.按工程需要取原状土或制备所需状态的扰动土样，土样的直径和高度应大于环刀，整平其两端放在玻璃板上。2.将环刀的刀口向下放在土面上，然后将环刀垂直下压，边压边切削，至土样上端伸出环刀为止。削去两端余土修平，两端盖上平滑的圆玻璃片，以免水分蒸发。3.擦净坏刀外壁，称环刀加土的重量，准确至0.1g。计算容重式中γ——重度，g／cm3；V——环刀的体积，cm3g1——环刀加土的重量，g；g2——环刀的重量，g；计算至0.01g／cm3。并做好实验记录.8921Vgg二、含水量试验土的含水量是土在温度100—105ºC下烘到恒重时所失去的水分重量与达到恒重后干土重量的比值，以百分数表示。试验的目的是测定土的含水量，以了解土的含水情况，供计算土的孔隙比、液性指数、饱和度，和其他物理力学性质指标一样，是土的不可缺少的一个基本指标。试验的方法有烘干法、酒精燃烧法以及炒干法等。本试验介绍烘干法。仪器设备1.烘箱：保持温度100—105ºc的自动控制的电热恒温烘箱，还可采用沸水烘箱和红外线烘箱；2.分析天平(感量0.01g)，3.干燥器：通常用附有氧化钙干燥剂的玻璃干燥缸；4.其他：铝质称量盒或玻璃称量瓶、削土刀、匙、玻璃板或盛土容器等。操作步骤1.从原状或扰动土样中，选取具有代表性的试样约15g至30g(砂土应多取些)放在称量盒中。立即盖好盒盖，称重，准确0．01g。2.打开盒盖，放入烘箱中在温度100一105ºc下烘至恒重，然后取出．盖好盒盖，放在干燥器内冷却至室温。3.从干燥器内取出土样，称重，准确至0.01g.计算含水量式中ω——含水量，％；g1——称量盒加湿土重，g;g2——称量盒加干土重，g；g0——称量盒重，g；可根据盒的号码从重量表中查得。本试验需进行两次平行测定，取其算术平均值。并做好实验记录%1000221gggg三、液限试验液限试验也叫流限试验。液限是指粘性土的可塑状态和流动状态的界限含水量。试验的目的是测定土的液限时含水量，用以计算土的塑性指数和液性指数，作为粘土类土的分类以及估计地基土承载力等的一个依据。试验的方法有电动落锥法、手提落锥法和手摇落碟式的液限仪试验法。本试验介绍手提落锥法。仪器设备1．锥式液限仪，总重为76g、带有平衡装置的液限仪(锥体为30º，高为25mm)；有机玻璃制成的试杯(直径不小于4cm，高度不小于2cm)；硬木或金属制成的平稳底座。2．分析天平(感量为0．01g)。3，烘箱，干燥器(用氯化钙为干燥剂)。4．其他：铝称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机，孔径为0．5mm的标准筛、研钵、润滑油、蒸馏水等设备材料。锥式液限仪操作步骤1.应尽可能选用具有代表性的天然含水量的土样来定。若土中含有大于0.5mm的颗粒较多或夹有多量的杂物以及由于条件限制只能采用风干土时，应将土样风干研碎过0.5mm的标准筛方可试验。2.取出足够的原状试样放在毛玻璃上搅拌均匀(或放在调土皿中搅拌均匀)或采用风干并筛过的土样放在调土皿中用蒸馏水浸水泡制，静置一昼夜后拌匀。3.取出拌匀的土样分层装入试杯中，并注意土中不能留有隙，装满试杯刮去余土使与杯口平齐。不得用刀在土面上反复涂沫。4.在液限仪锥尖上抹薄层润滑油，提住锥体上端手柄，使锥尖正好接触试样表面，松开手指，使锥体自由沉入土中，约在15秒钟左右沉入深度恰到锥尖环状刻度线，即10mm(如超过或低于10mm，应将土样全部取出，挖去有润滑油部分，放在毛玻璃板上边调拌边风干或适当加水重新拌和)，此时土的含水量为液限含水量。取出锥体，用...
