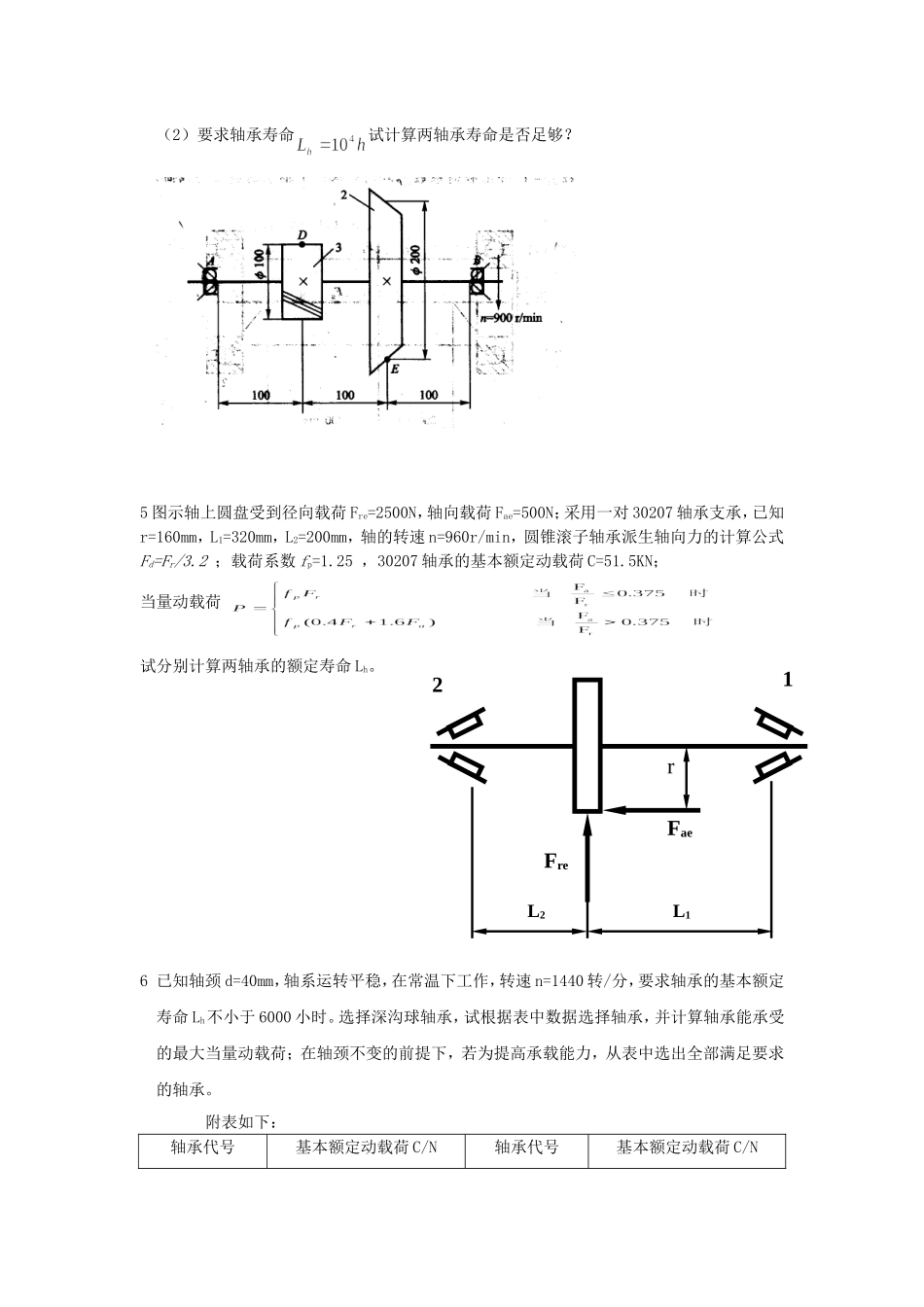

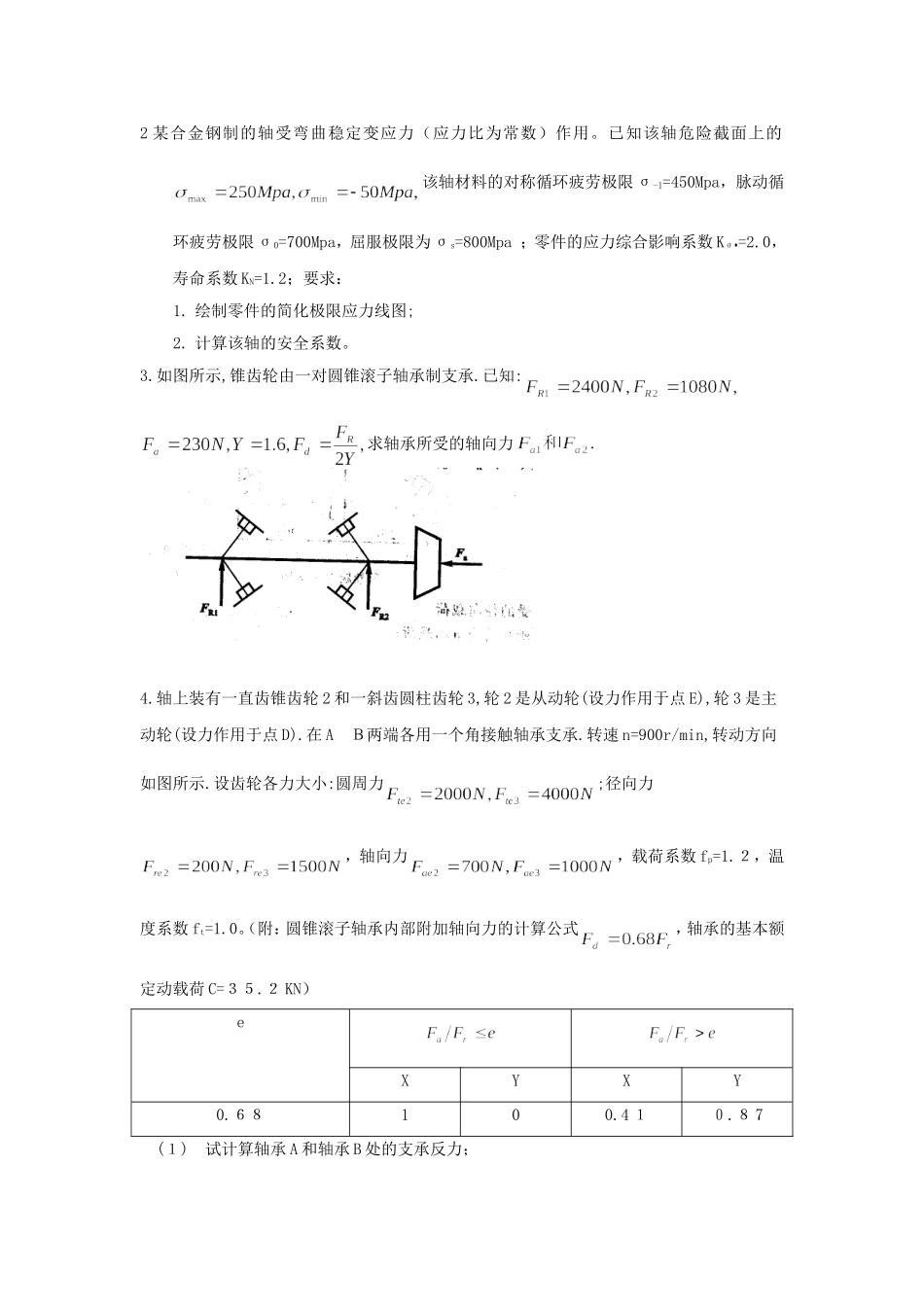

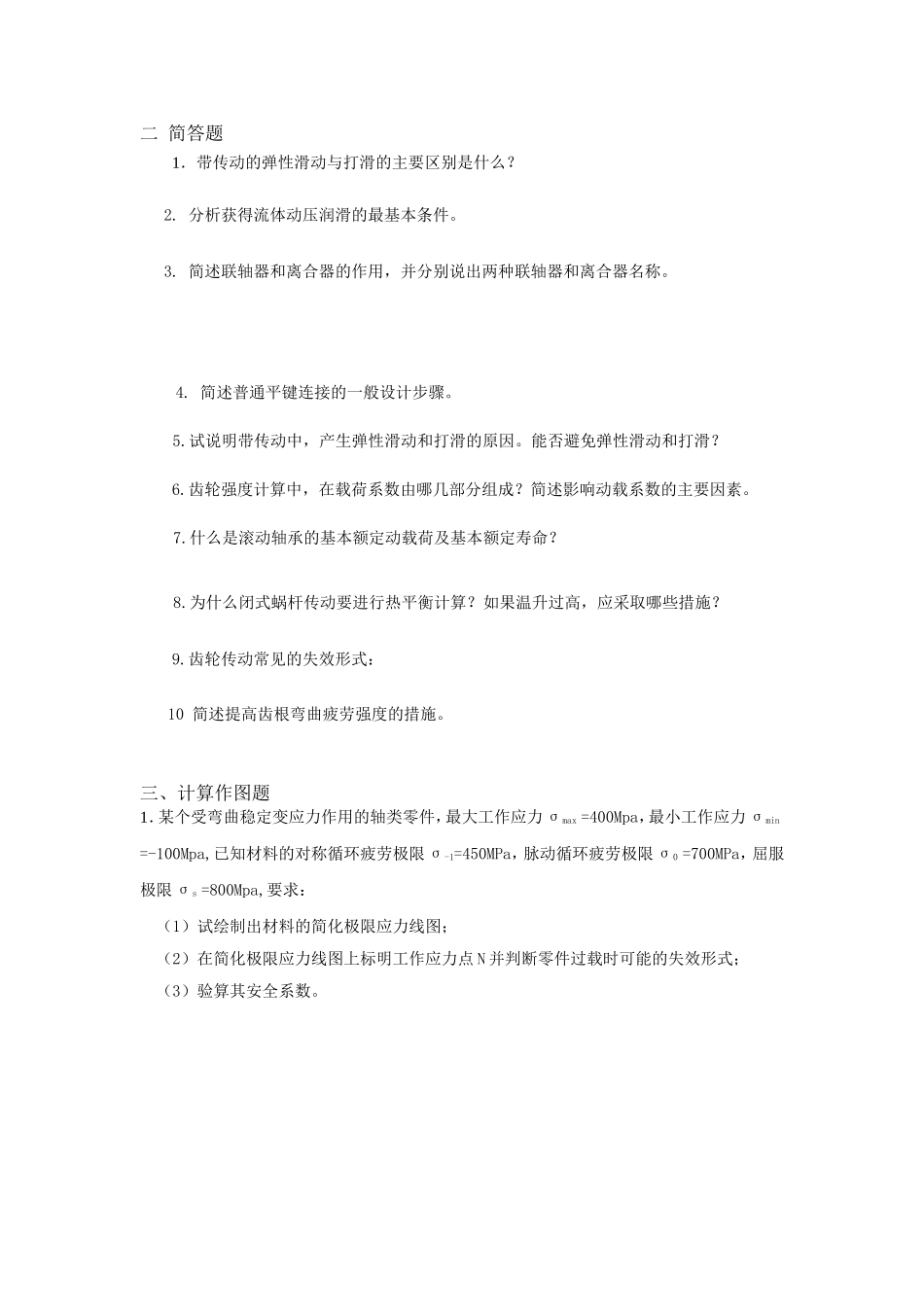

二简答题1．带传动的弹性滑动与打滑的主要区别是什么？2.分析获得流体动压润滑的最基本条件。3.简述联轴器和离合器的作用，并分别说出两种联轴器和离合器名称。4.简述普通平键连接的一般设计步骤。5.试说明带传动中，产生弹性滑动和打滑的原因。能否避免弹性滑动和打滑？6.齿轮强度计算中，在载荷系数由哪几部分组成？简述影响动载系数的主要因素。7.什么是滚动轴承的基本额定动载荷及基本额定寿命？8.为什么闭式蜗杆传动要进行热平衡计算？如果温升过高，应采取哪些措施？9.齿轮传动常见的失效形式：10简述提高齿根弯曲疲劳强度的措施。三、计算作图题1．某个受弯曲稳定变应力作用的轴类零件，最大工作应力σmax=400Mpa，最小工作应力σmin=-100Mpa,已知材料的对称循环疲劳极限σ-1=450MPa，脉动循环疲劳极限σ0=700MPa，屈服极限σs=800Mpa,要求：（1）试绘制出材料的简化极限应力线图；（2）在简化极限应力线图上标明工作应力点N并判断零件过载时可能的失效形式；（3）验算其安全系数。2某合金钢制的轴受弯曲稳定变应力（应力比为常数）作用。已知该轴危险截面上的该轴材料的对称循环疲劳极限σ-1=450Mpa，脉动循环疲劳极限σ0=700Mpa，屈服极限为σs=800Mpa；零件的应力综合影响系数Kσ=2.0，寿命系数KN=1.2；要求：1.绘制零件的简化极限应力线图;2.计算该轴的安全系数。3.如图所示,锥齿轮由一对圆锥滚子轴承制支承.已知:求轴承所受的轴向力4.轴上装有一直齿锥齿轮2和一斜齿圆柱齿轮3,轮2是从动轮(设力作用于点E),轮3是主动轮(设力作用于点D).在AＢ两端各用一个角接触轴承支承.转速n=900r/min,转动方向如图所示.设齿轮各力大小:圆周力;径向力，轴向力，载荷系数fp=1.２，温度系数ft=1.0。（附：圆锥滚子轴承内部附加轴向力的计算公式，轴承的基本额定动载荷C=３５.２KN）eXYXY0.６８100.4１０.８7(１)试计算轴承A和轴承B处的支承反力；（2）要求轴承寿命试计算两轴承寿命是否足够？5图示轴上圆盘受到径向载荷Fre=2500N，轴向载荷Fae=500N；采用一对30207轴承支承，已知r=160mm，L1=320mm，L2=200mm，轴的转速n=960r/min，圆锥滚子轴承派生轴向力的计算公式Fd=Fr/3.2；载荷系数fp=1.25，30207轴承的基本额定动载荷C=51.5KN；当量动载荷试分别计算两轴承的额定寿命Lh。6已知轴颈d=40mm，轴系运转平稳，在常温下工作，转速n=1440转/分，要求轴承的基本额定寿命Lh不小于6000小时。选择深沟球轴承，试根据表中数据选择轴承，并计算轴承能承受的最大当量动载荷；在轴颈不变的前提下，若为提高承载能力，从表中选出全部满足要求的轴承。附表如下：轴承代号基本额定动载荷C/N轴承代号基本额定动载荷C/NFreFae12L1L2r130412500N207E465007305B2620030308908006208295006040205000230844800522403320007某轴由一对30207轴承支承如图所示，已知两轴承分别受到的径向载荷为Fr1=3000N，Fr2=6000N，且轴上作用有轴向载荷Fae=3000N，常温下工作，转速n=1450r/min，试计算此对轴承的轴向力。注：圆锥滚子轴承派生轴向力的计算公式Fd=Fr/3.2；8某轴由一对30207轴承支承如图，已知两轴承分别受到的径向载荷为Fr1=3000N,Fr2=6000N,且轴上作用有轴向载荷Fae=3000N,常温下工作，转速n=1450r/min,试计算此对轴承的额定寿命Lh。注：圆锥滚子轴承派生轴向力的计算公式Fd=Fr/3.2，30207轴承的基本额定动载荷C=51.5KN;载荷系数fp=1.5,当量动载荷P如下式：Fr2Fr1Fae129．在图示的普通螺栓连接中，螺栓的个数为2，采用M20的螺栓（其内径d1=17.3mm），其许用拉应力[σ]=150Mpa,被连接件结合面间摩擦系数f=0.2。试计算该连接件许可传递的载荷F（防滑系数Ks=1.2）10.图示起重卷筒与大齿轮为双头螺柱连接，起重钢索拉力F=50kN,卷筒直径D=400mm,利用双头螺柱夹紧产生的摩擦力矩将转矩由齿轮传至卷筒，八个螺柱均匀分布在直径D0=500mm的圆周上，试计算双头螺柱的直径。（已知：螺柱强度级别4.6，连接接触面防滑系数Ks=1.2）11一轴承座用四个普通螺栓与机座相联接，轴承座受到载荷P=5000N的作用，受力情况和尺寸如图所示。若螺栓和被联接件的刚度分别为Cb和Cm，且Cm=4Cb，接合面的摩擦系数f=0.15，防滑系数Ks=1.2...
