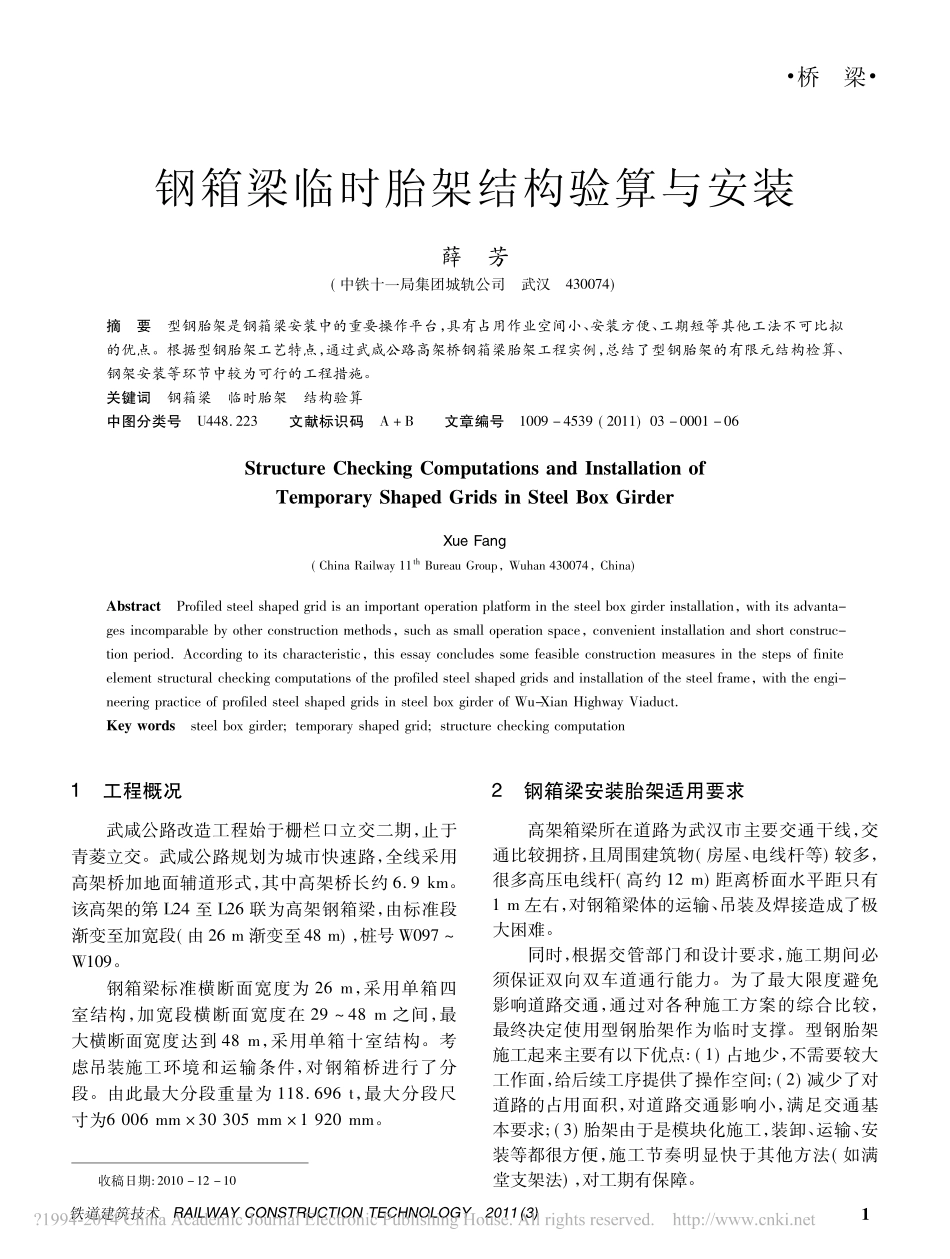

书·桥梁·收稿日期:2010－12－10钢箱梁临时胎架结构验算与安装薛芳(中铁十一局集团城轨公司武汉430074)摘要型钢胎架是钢箱梁安装中的重要操作平台，具有占用作业空间小、安装方便、工期短等其他工法不可比拟的优点。根据型钢胎架工艺特点，通过武咸公路高架桥钢箱梁胎架工程实例，总结了型钢胎架的有限元结构检算、钢架安装等环节中较为可行的工程措施。关键词钢箱梁临时胎架结构验算中图分类号U448．223文献标识码A+B文章编号1009－4539(2011)03－0001－06StructureCheckingComputationsandInstallationofTemporaryShapedGridsinSteelBoxGirderXueFang(ChinaRailway11thBureauGroup，Wuhan430074，China)AbstractProfiledsteelshapedgridisanimportantoperationplatforminthesteelboxgirderinstallation，withitsadvanta-gesincomparablebyotherconstructionmethods，suchassmalloperationspace，convenientinstallationandshortconstruc-tionperiod．Accordingtoitscharacteristic，thisessayconcludessomefeasibleconstructionmeasuresinthestepsoffiniteelementstructuralcheckingcomputationsoftheprofiledsteelshapedgridsandinstallationofthesteelframe，withtheengi-neeringpracticeofprofiledsteelshapedgridsinsteelboxgirderofWu-XianHighwayViaduct．Keywordssteelboxgirder;temporaryshapedgrid;structurecheckingcomputation1工程概况武咸公路改造工程始于栅栏口立交二期，止于青菱立交。武咸公路规划为城市快速路，全线采用高架桥加地面辅道形式，其中高架桥长约6．9km。该高架的第L24至L26联为高架钢箱梁，由标准段渐变至加宽段(由26m渐变至48m)，桩号W097～W109。钢箱梁标准横断面宽度为26m，采用单箱四室结构，加宽段横断面宽度在29～48m之间，最大横断面宽度达到48m，采用单箱十室结构。考虑吊装施工环境和运输条件，对钢箱桥进行了分段。由此最大分段重量为118．696t，最大分段尺寸为6006mm×30305mm×1920mm。2钢箱梁安装胎架适用要求高架箱梁所在道路为武汉市主要交通干线，交通比较拥挤，且周围建筑物(房屋、电线杆等)较多，很多高压电线杆(高约12m)距离桥面水平距只有1m左右，对钢箱梁体的运输、吊装及焊接造成了极大困难。同时，根据交管部门和设计要求，施工期间必须保证双向双车道通行能力。为了最大限度避免影响道路交通，通过对各种施工方案的综合比较，最终决定使用型钢胎架作为临时支撑。型钢胎架施工起来主要有以下优点:(1)占地少，不需要较大工作面，给后续工序提供了操作空间;(2)减少了对道路的占用面积，对道路交通影响小，满足交通基本要求;(3)胎架由于是模块化施工，装卸、运输、安装等都很方便，施工节奏明显快于其他方法(如满堂支架法)，对工期有保障。1铁道建筑技术RAILWAYCONSTRUCTIONTECHNOLOGY2011(3)·桥梁·3临时胎架设计3．1临时胎架结构形式根据钢箱梁节段自重及现场地质条件，临时胎架采取钢管支架。临时胎架断面为2825mm×2825mm，根据桥梁底面标高，确定的最高胎架高度为8．8m。胎架结构的4根主肢采用325×10钢管，顶部采用H200×200×8×13型钢与主体相连牢固，并在顶部加焊4根200×10调平钢管，高度约为500mm。同时，每套临时胎架上部设置2台千斤顶，根据施工需要，可在安装期间对钢箱梁进行线形调整。各承力钢管横断面以及侧面的连接均采用89×4的钢管连接，保证结构的整体稳定性。根据L24至L26联的设计高度，我们计算出施工期间胎架高度为6．7～8．8m。因本工程整体工期较短，为了加快胎架的制作，决定主要利用本项目既有的6m标准段胎架。高度不足部分，在现场根据实际高度用短支架进行加高。加高胎架部分与原有6m标准段胎架结构形式一致，主肢采用325×10钢管，横断面以及侧面的连接均采用89×4的钢管，连接时采用焊接形式，即加高部分焊接在原有胎架顶部的钢板上。以最大高度的胎架为例，其结构形式见图1。图1型钢胎架结构2铁道建筑技术RAILWAYCONSTRUCTIONTECHNOLOGY2011(3)·桥梁·3．2荷载及工况组合情况依据施工过程模拟计算设计验算胎架，采用有限元软件MIDAS对胎架承载力、整体稳定等受力性能进行校核...
