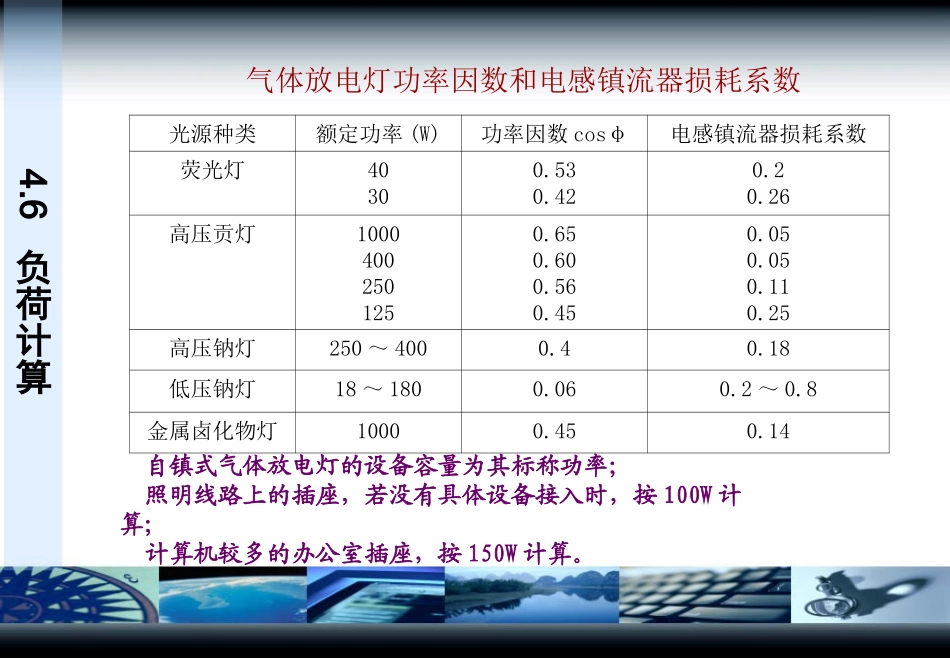

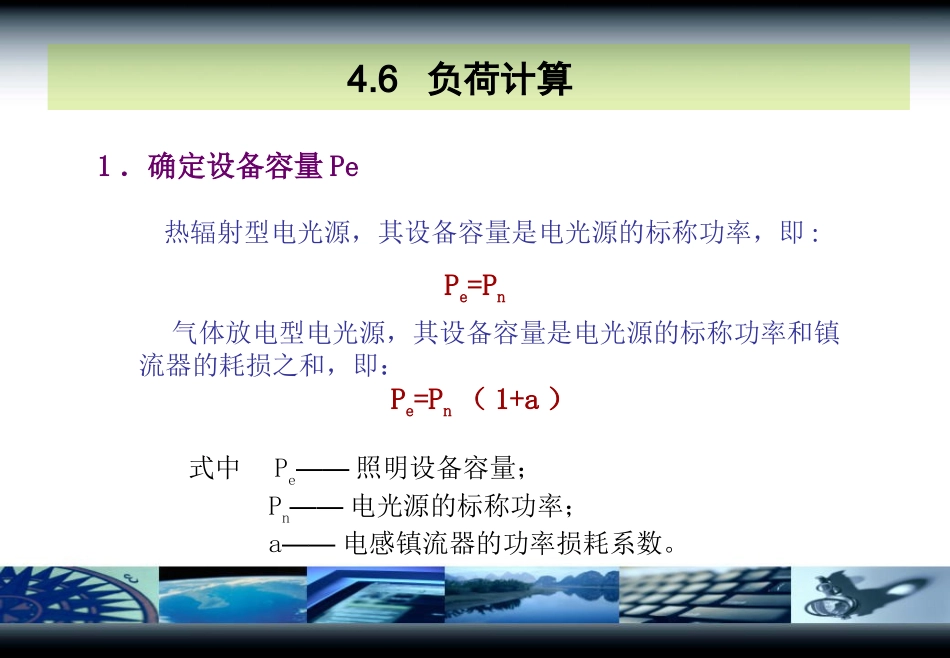

学习领域7负荷计算、导线截面与开关设备选择4.6负荷计算1．确定设备容量Pe热辐射型电光源，其设备容量是电光源的标称功率，即:热辐射型电光源，其设备容量是电光源的标称功率，即:Pe=Pn气体放电型电光源，其设备容量是电光源的标称功率和镇流器的耗损之和，即：Pe=Pn（1+a）式中Pe——照明设备容量；Pn——电光源的标称功率；a——电感镇流器的功率损耗系数。4.6负荷计算气体放电灯功率因数和电感镇流器损耗系数光源种类额定功率(W)功率因数cosφ电感镇流器损耗系数荧光灯40300.530.420.20.26高压贡灯10004002501250.650.600.560.450.050.050.110.25高压钠灯250～4000.40.18低压钠灯18～1800.060.2～0.8金属卤化物灯10000.450.14自镇式气体放电灯的设备容量为其标称功率；照明线路上的插座，若没有具体设备接入时，按100W计算；计算机较多的办公室插座，按150W计算。4.6负荷计算2．计算负荷Pj式中P1j——支线计算负荷P2j——干线计算负荷Kc——干线需要系数照明支线的计算负荷等于该支线上所有设备容量之和，即：P1j=ΣPe照明干线的计算负荷等于该干线上所有支线的计算负荷之和，再乘以需要系数，即：P2j=KcΣP1j4.6负荷计算民用建筑照明负荷需要系数建筑物名称需要系数(Ke)备注一般住宅楼20户以下20～50户50～100户100户以上0.60.5～0.60.4～0.50.4单元式住宅,多数为每户两室,两室户内插座为6～8个,装户表高级住宅楼单宿楼一般办公楼高级住宅楼科研楼发展与交流中心教学楼图书馆托儿所、幼儿园小型商业、服务业用房综合商业、服务楼食堂、餐厅高级餐厅０.６～０.７０.６～０.７０.７～０.８０.６～０.７０.８～０.９０.６～０.７０.８～０.９０.６～０.７０.８～０.９０.８５～０.９０.７５～０.８５０.８～０.９０.７～０.８一开间内１～２盏灯，2～3个插座一开间内２盏灯，2～3个插座一开间内２盏灯，2～3个插座三开间内６～１１盏灯，１～２个插座4.6负荷计算3．计算电流Ij线路中的计算电流应根据计算负荷求得，当照明线路上光源为一种时，可按下面公式计算计算电流。cosφU3PLj三相线路：Ij=式中Pj——计算负荷；Up——线路相电压；UL——线路线电压；cosφ——线路功率因数；Ij——线路计算电流。cosφUPpj单相线路：Ij=4.6负荷计算例1：某建筑物的分配电箱及所带负荷如图3.8所示，从分配电箱引出三条支线，分别带100W白炽灯15只、13只、14只，带电感镇流器的40W荧光灯为10只、12只、10只，求干线的计算电流。解：（1）白炽灯设备容量：Pe=Pn=100W支线1计算负荷：P1j11=ΣPe=15×100=1500W支线2计算负荷：P1j12=ΣPe=13×100=1300W支线3计算负荷：P1j13=ΣPe=14×100=1400W干线有功计算负荷：P2j1=KcΣP1j1=0.8（1500+1300+1400）=3360W（2）荧光灯设备容量：Pe=Pn（1+a）=40（1+0.2）=48W支线1计算负荷：P1j21=ΣPe=10×48=480W支线2计算负荷：P1j22=ΣPe=12×48=576W支线3计算负荷：P1j23=ΣPe=10×48=480W干线有功计算负荷：P2j2=KcΣP1j2=0.8（480+576+480）=1229W4.6负荷计算（3）干线总有功计算负荷：P2j=P2j1+P2j2=3360+1229=4589W查表知荧光灯功率因数为0.53干线总无功计算负荷：Q2j=Q2j1+Q2j2=0+1229×tan（arccos53°）=1966VAR干线计算电流：A7.22196645894589220458922=1P2jcosUPIj=例1：某建筑物的分配电箱及所带负荷如图3.8所示，从分配电箱引出三条支线，分别带100W白炽灯15只、13只、14只，带电感镇流器的40W荧光灯为10只、12只、10只，求干线的计算电流。4.7导线截面与开关设备选择一、导线截面选择1、根据机械强度选择2、按发热条件选择3、与保护设备相适应4、按允许电压损失来选择查表查表Iy≥I保≥IjcSLPUj%UN≤35KV时，±5%UN；UN≤10KV时，±7%UN；UN≤380V时，±（5%~10%）UN；须综合考虑电压损失、发热条件和机械强度等要求4.7导线截面与开关设备选择二、开关设备选择1）根据周围环境特征选择2）根据电流电压选择3）根据保护条件选择1、控制保护设备选择的原则2、常用控制保护设备按电流进行选择1）刀开关的选择IN≥Ij开关设备选择2）熔断器的选择IN≥Ij在照明用电线路中，一般熔体的额定电流大于或等于负载的计算电流，即：IN≥（1.1~1...
