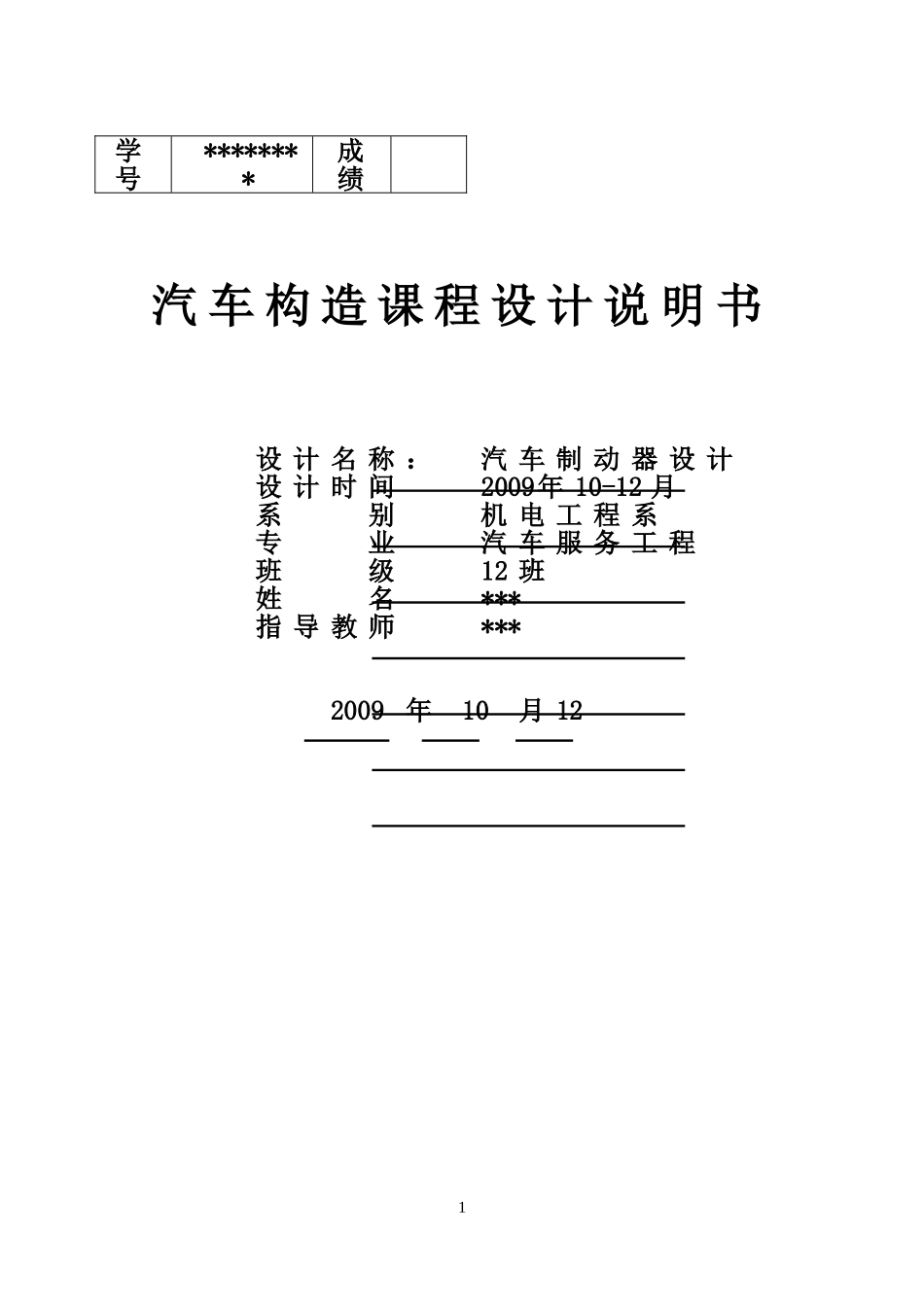

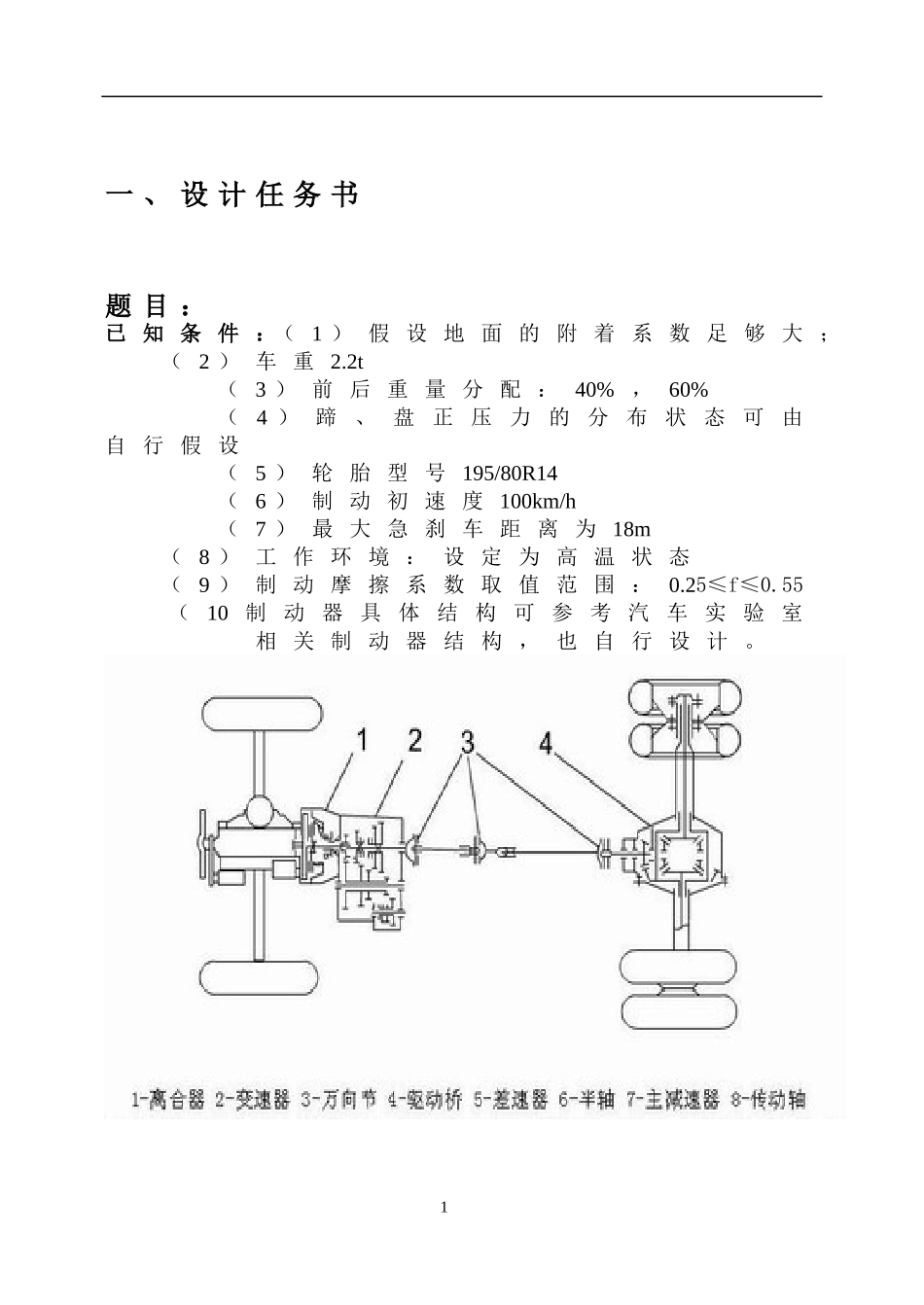

学号********成绩汽车构造课程设计说明书设计名称：汽车制动器设计设计时间2009年10-12月系别机电工程系专业汽车服务工程班级12班姓名***指导教师***2009年10月121目录一、设计任务书………………………………………………..1二、制动方案的拟定………………………………………….2三、各种形式制动器现状比较……………………………….4四、整个传动系统运动和动力参数的选择与计算…………..5五、传动零件的设计计算……………………………………12六、总体布局…………………………………………………13七、总结………………………………………………………17八、参考资料………………………………………………….17一、设计任务书题目：已知条件：（1）假设地面的附着系数足够大；（2）车重2.2t（3）前后重量分配：40%，60%（4）蹄、盘正压力的分布状态可由自行假设（5）轮胎型号195/80R14（6）制动初速度100km/h（7）最大急刹车距离为18m（8）工作环境：设定为高温状态（9）制动摩擦系数取值范围：0.25≤f≤0.55（10制动器具体结构可参考汽车实验室相关制动器结构，也自行设计。1前后轮重量分配示意图2二、制动方案的拟定汽车制动系是用以强制行驶中的汽车减速或停车、使下坡行驶的汽车车速保持稳定以及使已停驶的汽车在原地(包括在斜坡上)驻留不动的机构。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行车安全，汽车制动系的工作可靠性显得日益重要。也只有制动性能良好、制动系工作可靠的汽车，才能充分发挥其动力性能。汽车制动系至少应有两套独立的制动装置，即行车制动装置和驻车制动装置；重型汽车或经常在山区行驶的汽车要增设应急制动装置及辅助制动装置;牵引汽车应有自动制动装置。任何一套制动装置均由制动器和制动驱动机构两部分组成。制动器有鼓式与盘式之分。行车制动是用脚踩下制动踏板操纵车轮制动器来制动全部车轮，而驻车制动则多采用手制动杆操纵，且具有专门的中央制动器或利用车轮制动器进行制动。中央制动器位于变速器之后的传动系中，用于制动变速器第二轴或传动轴。行车制动和驻车制动这两套制动装置必须具有独立的制动驱动机构。行车制动装置的驱动机构，分液压和气压两种型式。用液压传递操纵力时还应有制动主缸和制动轮缸以及管路；用气压操纵时还应有空气压缩机、气路管道、贮气筒、控制阀和制动气室等。过去，大多数汽车的驻车制动和应急制动都使用中央制动器，其优点是制动位于主减速器之前的变速器第二轴或传动轴的制动力矩较小，容易满足操纵手力小的要求。但在用作应急制动时，往往使传动轴超载。现代汽车由于车速提高，对应急制动的可靠性要求更严，因此，在中、高级轿车和部分总质量在1.5t以下的载货汽车上，多在后轮制动器上附加手操纵的机械式驱动机构，使之兼起驻车制动和应急制动的作用，从而取消了中央制动器。3汽车制动系设计的程序1.设计的前提条件（1）汽车的参数汽车的满载质量、自重以及满载和空载时的前、后轴负荷及重心高度，还有轴和轮胎尺寸。（2）法规适合性决定制动系统、构造和参数的最低要求是适合指定的法规。根据上述两项最基本的前提条件，再加上市场的需求、使用条件、竞争性及本司现生产情况确定设计方向。2.制动操纵方式和制动系统的确定（1）研究、确定制动控制采用气压方式还是液压（真空助力、真空增压或油气混合）方式（2）研究、确定制动系统的构成①行车制动系统所采用双回路或多回路，应由那些部件构成，这些部件是现有的还是需要选购或新设计，设计制动系统示意图。②驻车制动采用中央制动器还是作用后轮（机械操纵还是弹簧制动缸）。③应急制动的操纵是与行车制动或驻车制动结合，还是独立操纵。④是否需要有辅助制动，采用排气制动、液力缓速器或电涡流缓速器（3）汽车必需制动力及其前后分配的确定前提条件一经确定，与前项的系统的研究、确定的同时，研究汽车必需的制动力并把它们适当地分配到前后轴上，确定每个车轮制动器必需的制动力。此外，还应研究、确定汽车必需的驻车制动力和应急制动力。（4）确定制动器制动力、摩擦片寿命及构造、参数制动器必需制动力求出后，考虑...
