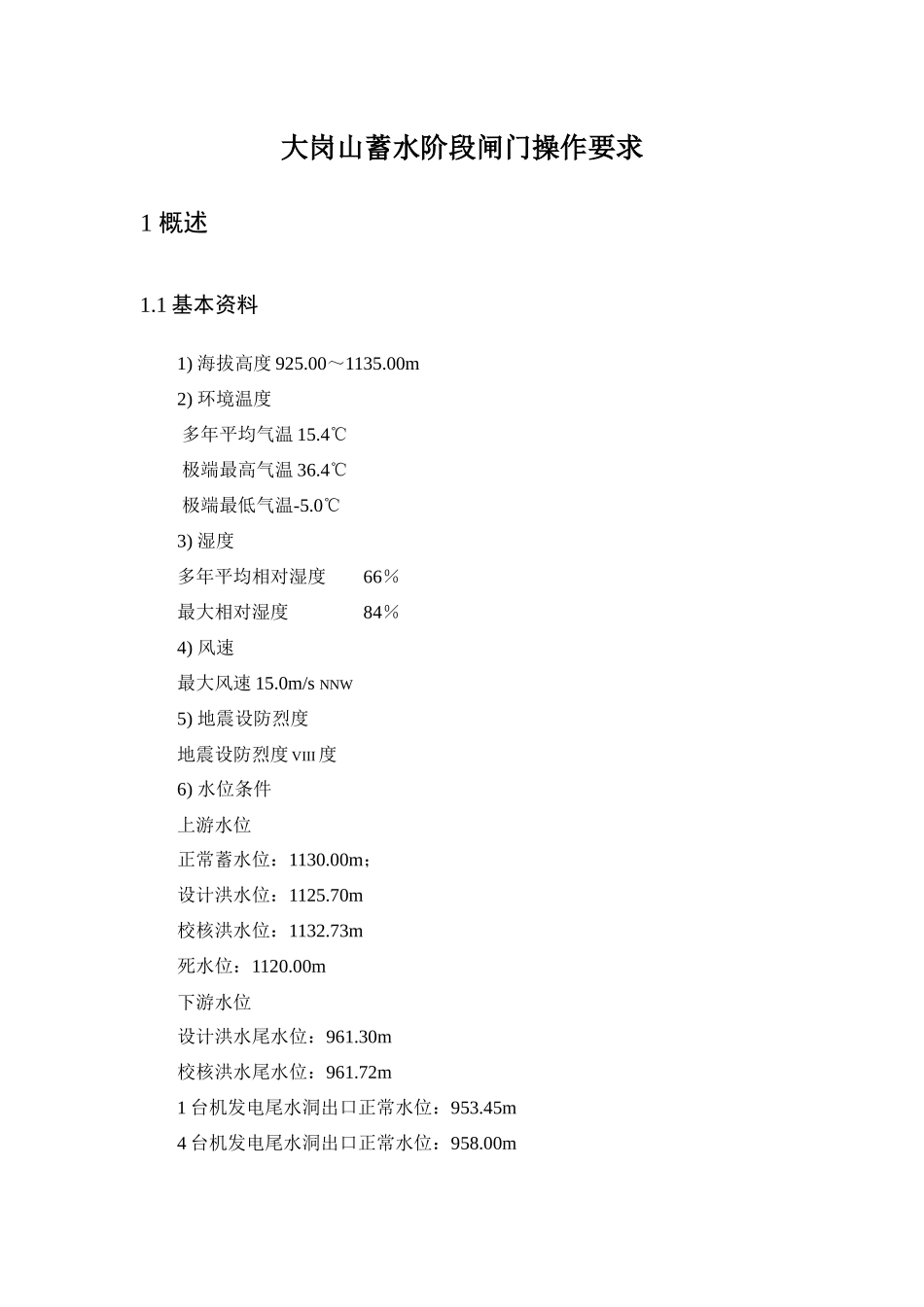

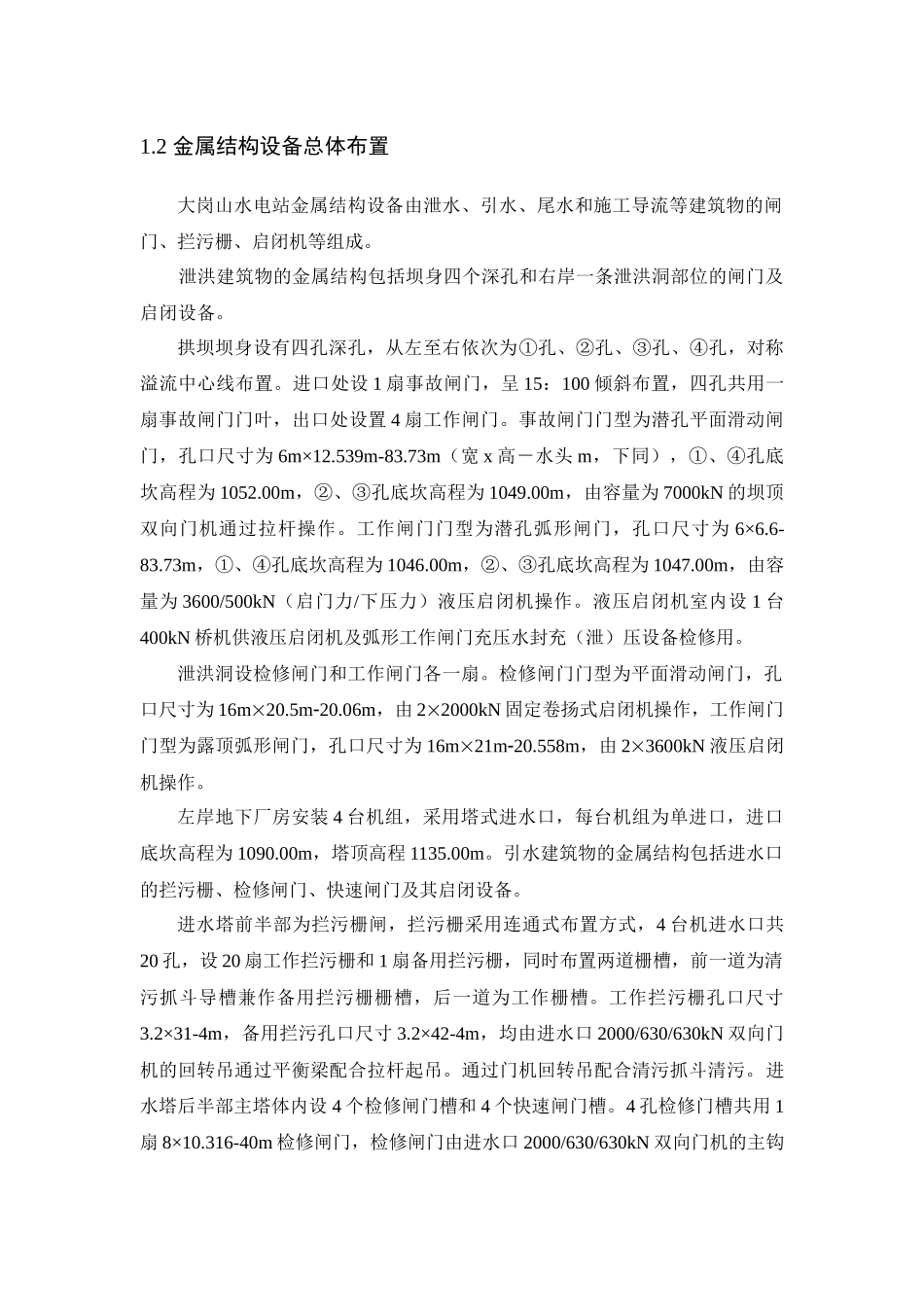

大岗山蓄水阶段闸门操作要求1概述1.1基本资料1)海拔高度925.00～1135.00m2)环境温度多年平均气温15.4℃极端最高气温36.4℃极端最低气温-5.0℃3)湿度多年平均相对湿度66％最大相对湿度84％4)风速最大风速15.0m/sNNW5)地震设防烈度地震设防烈度VIII度6)水位条件上游水位正常蓄水位：1130.00m；设计洪水位：1125.70m校核洪水位：1132.73m死水位：1120.00m下游水位设计洪水尾水位：961.30m校核洪水尾水位：961.72m1台机发电尾水洞出口正常水位：953.45m4台机发电尾水洞出口正常水位：958.00m1.2金属结构设备总体布置大岗山水电站金属结构设备由泄水、引水、尾水和施工导流等建筑物的闸门、拦污栅、启闭机等组成。泄洪建筑物的金属结构包括坝身四个深孔和右岸一条泄洪洞部位的闸门及启闭设备。拱坝坝身设有四孔深孔，从左至右依次为①孔、②孔、③孔、④孔，对称溢流中心线布置。进口处设1扇事故闸门，呈15：100倾斜布置，四孔共用一扇事故闸门门叶，出口处设置4扇工作闸门。事故闸门门型为潜孔平面滑动闸门，孔口尺寸为6m×12.539m-83.73m（宽x高－水头m，下同），①、④孔底坎高程为1052.00m，②、③孔底坎高程为1049.00m，由容量为7000kN的坝顶双向门机通过拉杆操作。工作闸门门型为潜孔弧形闸门，孔口尺寸为6×6.6-83.73m，①、④孔底坎高程为1046.00m，②、③孔底坎高程为1047.00m，由容量为3600/500kN（启门力/下压力）液压启闭机操作。液压启闭机室内设1台400kN桥机供液压启闭机及弧形工作闸门充压水封充（泄）压设备检修用。泄洪洞设检修闸门和工作闸门各一扇。检修闸门门型为平面滑动闸门，孔口尺寸为16m20.5m20.06m，由22000kN固定卷扬式启闭机操作，工作闸门门型为露顶弧形闸门，孔口尺寸为16m21m20.558m，由23600kN液压启闭机操作。左岸地下厂房安装4台机组，采用塔式进水口，每台机组为单进口，进口底坎高程为1090.00m，塔顶高程1135.00m。引水建筑物的金属结构包括进水口的拦污栅、检修闸门、快速闸门及其启闭设备。进水塔前半部为拦污栅闸，拦污栅采用连通式布置方式，4台机进水口共20孔，设20扇工作拦污栅和1扇备用拦污栅，同时布置两道栅槽，前一道为清污抓斗导槽兼作备用拦污栅栅槽，后一道为工作栅槽。工作拦污栅孔口尺寸3.2×31-4m，备用拦污孔口尺寸3.2×42-4m，均由进水口2000/630/630kN双向门机的回转吊通过平衡梁配合拉杆起吊。通过门机回转吊配合清污抓斗清污。进水塔后半部主塔体内设4个检修闸门槽和4个快速闸门槽。4孔检修门槽共用1扇8×10.316-40m检修闸门，检修闸门由进水口2000/630/630kN双向门机的主钩通过液压抓梁操作。每台机组进水口设1扇8×10-40m快速闸门，分别用一台5000/2500kN液压启闭机操作，每2台液压启闭机设1个泵站。根据地下厂房尾水系统的布置，厂房4台机组，设尾水阻抗式调压室，室内设一道岩柱隔墙，分为2个室。在每个尾水管出口均设置检修闸门，门型为平面滑动闸门，孔口尺寸为11.6m16.2m47.36m，底坎高程为919.70m。由2×1600kN台车式启闭机通过液压自动抓梁操作。两个尾水调压室各布置一条尾水洞连接至下游河道，每条洞的尾闸室内各设置一扇检修闸门，门型为平面滑动闸门，孔口尺寸为15.2m16.7m27.81m，底坎高程为933.50m，由尾闸室21600kN单向门机操作。导流建筑物包括分别位于左、右两岸的1#、2#导流洞，以及位于坝体的导流底孔的闸门及启闭机。每条导流洞通过中墩分别设有2孔封堵闸门，共四扇封堵闸门。导流封堵时，该四扇闸门同时下闸。坝体导流底孔设有3孔封堵闸门，采用2低1高布置。在导流洞进口设封堵闸门，门型为潜孔平面滑动闸门，孔口尺寸为6.25m15m-84/9.2m(挡水水头/下闸水头)，底坎高程953.00mm，由4000kN固定式启闭机启闭操作（注：启闭机借用瀑布沟）。在导流底孔进口设封堵闸门，门型为潜孔平面滑道闸门，孔口尺寸为5.510-130/26m(挡水水头/下闸水头)，①、②底孔底坎高程1000.00mm，由5000kN固定式启闭机启闭操作，③底孔底坎高程1011.00mm，由7000kN固定式启闭机启闭操作。2下闸蓄水规划根据工程蓄水规划，大岗山蓄水过程分为两个阶段：第一阶段蓄水，导流洞下闸至水库水位蓄至导流底孔...
