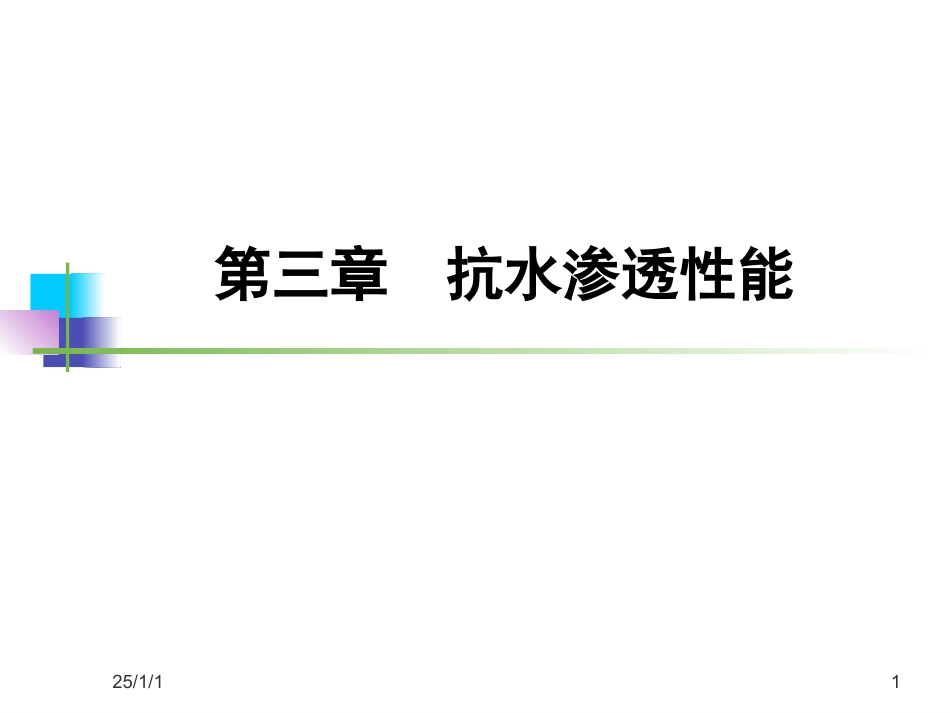

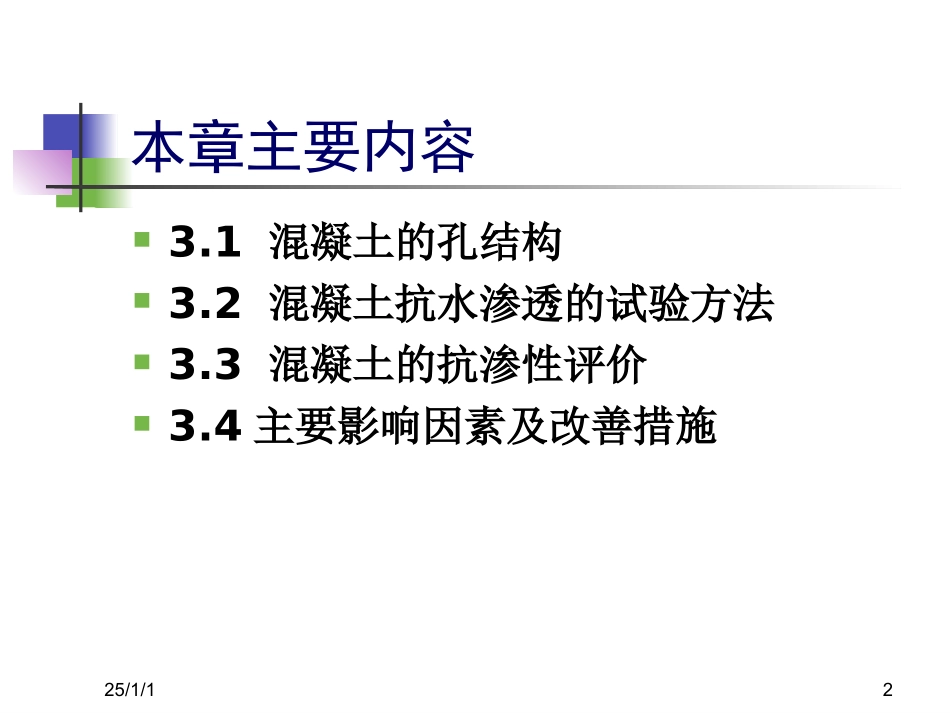

第三章抗水渗透性能25/1/11本章主要内容3.1混凝土的孔结构3.2混凝土抗水渗透的试验方法3.3混凝土的抗渗性评价3.4主要影响因素及改善措施25/1/123.1混凝土的孔结构砼耐久性传质能力：①水冻害②有害离子氯离子侵蚀、硫酸盐侵蚀③气体碳化砼腐蚀大多是由于砼腐蚀大多是由于水及有害离子水及有害离子侵入的侵入的条件下而发生的，砼条件下而发生的，砼抗渗性能抗渗性能是评价砼耐久性最重是评价砼耐久性最重要的指标。要的指标。25/1/133.1混凝土的孔结构粗骨料细骨料水泥水化产物未水化的水泥颗粒孔隙及裂纹复合材料强度孔隙影响吸水性渗透性抗冻性25/1/143.1混凝土的孔结构吴中伟院士根据孔径的大小对砼孔级划分近藤连一等人根据孔径大小把砼中的孔分为：孔径（埃）<200200~10001000~2000>2000分类无害孔少害孔有害孔多害孔孔径（埃）<126~1632~2000>2000分类凝胶微晶内孔凝胶微晶间孔过渡孔毛细孔或大孔毫米：3106109101010微米：纳米：埃米：25/1/153.1混凝土的孔结构RakeshKumar对砼孔系统的划分除此之外，还有骨料-砂浆界面间的一些微观细裂缝孔径（埃）1.5~10nm微观孔5~5000nm的细观孔空气分类凝胶孔毛细孔大孔25/1/16渗透机理渗透机理当水与混凝土接触时，由于压力差和毛细孔的表面张力会使水向砼内部迁移，于是发生了渗透现象。混凝土的渗透性能主要取决于砼的孔隙率、孔结构及骨料的性能。虽然含有大小不同的孔隙和裂缝，但并非这些孔隙和裂缝均是渗水通道，抗渗性除了孔隙率之外还要看孔结构。25/1/173.2混凝土抗水渗透的试验方法1.国内相关标准的试验方法《普通混凝土长期性能和耐久性试验方法标准》（GB/T50082-2009）《公路工程水泥混凝土试验规程》（JTJ053-94）其中:T0528-94混凝土抗渗试验；T0529-94混凝土渗水高度试验《水运工程混凝土试验规程》（JTJ270-98）其中7.4混凝土抗渗性试验；7.5混凝土渗水高度试验；7.6混凝土吸水率试验《水工混凝土工程》（DL/T5150-2001）其中：4.21混凝土抗渗性试验；4.22混凝土相对抗渗性试验25/1/183.2混凝土抗水渗透的试验方法抗水渗透试验方法主要有：逐级加压法（抗渗等级法）逐级加压法（抗渗等级法）渗水高度法渗水高度法相对渗透系数法相对渗透系数法25/1/193.2混凝土抗水渗透的试验方法逐级加压法（抗渗等级法）逐级加压法（抗渗等级法）计算公式：P=10H-1P—砼抗渗等级H—6个试件中有3个试件渗水是的水压力（1）逐级加压法采用上口直径为175mm、下口直径为185mm、高150mm圆台试件，一组6个，从试件底部施加0.1MPa水压开始试验，每隔8h增加水压0.1MPa，并随时观察渗水情况，当6个试件3个试件表面出现渗水，或加至规定压力时4个未发现有渗水现象时的最大水压计算砼的抗渗等级。25/1/1103.2混凝土抗水渗透的试验方法渗水高度法渗水高度法实验前将试件用石蜡或水泥加黄油密封。水压24小时内恒定控制在1.2MPa，且加压过程不应大于5min。在恒定水压力下测试一定时间内水渗透进入砼试件的高度。试验结果以10个测点渗水高度的平均值作为该试件渗水高度的测定值，然后计算一组6个试件渗水高度的算术平均值作为该组试件渗水高度的测定值，以此来评价砼的抗水渗透性。25/1/1113.2混凝土抗水渗透的试验方法相对渗透系数相对渗透系数计算公式：—相对渗透系数（cm/h）—平均渗水高度（cm）—水压力，以水柱高度表示（cm）—恒压试件，h—砼的吸水率，一般为0.03相对渗透系数法反应砼吸收的水和渗透的水，通过渗水量及时间计算渗透系数，以一组6个试件的渗透系数的算术平均值作为渗透系数的试验结果，以各等分点渗水高度的平均值作为该试件的渗水高度。22mraDKTHrKmDHTa25/1/1123.2混凝土抗水渗透的试验方法2.国外相关标准的试验方法欧洲标准欧洲标准EN12390-8:2000(EN12390-8:2000(硬化混凝土检验方法第硬化混凝土检验方法第88部分部分——水压渗透深度水压渗透深度))—基本方法：在混凝土表面给定水压力[(500+-50)kPa]，经过连续加压（72+-2）h后劈开试件测量渗透深度。前苏联标准前苏联标准我国的逐级加压法源于此标准，但加压机制有所不同。我国逐级加压法从0....
