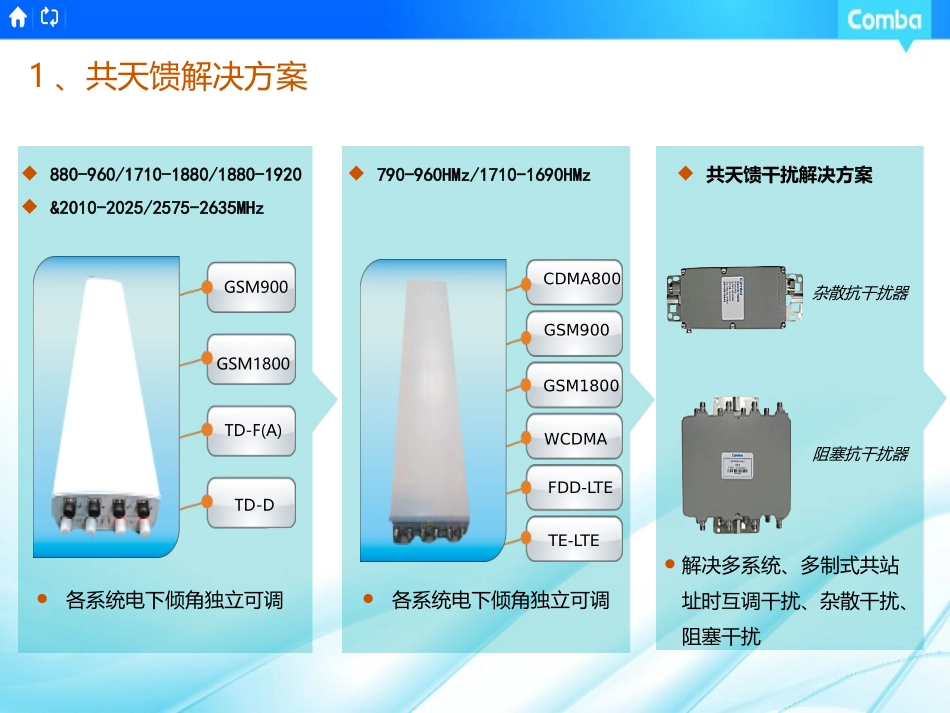

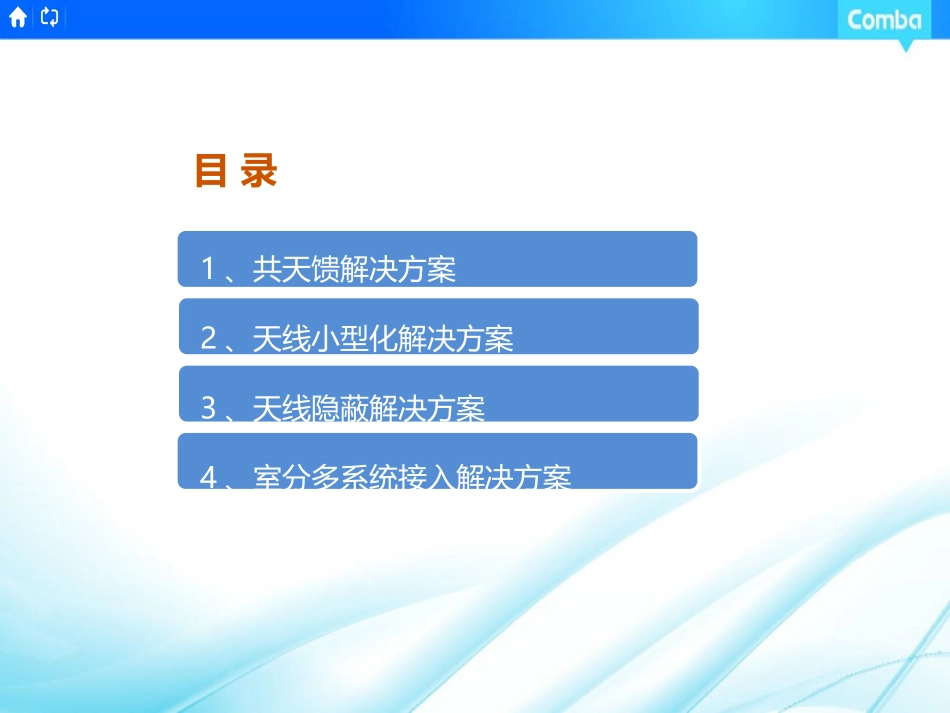

京信天馈解决方案京信通信系统（中国）有限公司目录1、共天馈解决方案2、天线小型化解决方案3、天线隐蔽解决方案4、室分多系统接入解决方案解决多系统、多制式共站址时互调干扰、杂散干扰、阻塞干扰1、共天馈解决方案各系统电下倾角独立可调各系统电下倾角独立可调杂散抗干扰器阻塞抗干扰器GSM900GSM1800TD-F(A)TD-DCDMA800GSM900GSM1800WCDMAFDD-LTETE-LTE880-960/1710-1880/1880-1920&2010-2025/2575-2635MHz790-960HMz/1710-1690HMz共天馈干扰解决方案支持GSM900+DCS1800+TD-F(A)+TD-D共天馈各系统电下倾角独立可调可用于移动客户各系统共站建设880-960/1710-1880/1880-1920&2010-2025/2575-2635MHz四频智能天线TD-DTD-F(A)GSM900GSM18001、共天馈解决方案790-960HMz/1710-1690HMzx2六端口多频天线合路器合路器合路器合路器FDD-LTETD-LTECDMA800/GSM900支持CDMA800+GSM900+DCS1800+WCDMA+FDD-LTE+TD-LTE各系统电下倾角独立可调用于联通、电信客户各系统共站建设，移动共站建设低成本解决方案。1、共天馈解决方案接收端（被干扰端）安装2000MHz8通道阻塞抗干扰器多系统、多制式共站址、共天面；频谱资源，系统频率间隔小，系统隔离度无法保障；信源载频多发射功率大，系统互调干扰、杂散干扰、阻塞干扰。网络现状DCS、FDD-LTE等系统与TD-F共天面覆盖，DCS、FDD-LTE产生的杂散频率落入TD-F（1880-1920MHz）造成杂散干扰FDD-LTE与TD-F共天面覆盖，TD-F接收机LNA接收到1870-1880MHz电平超过-35dBm，出现饱和，产生阻塞干扰杂散干扰干扰分析发射端（干扰源）安装1800MHz杂散抗干扰器解决方案1、共天馈干扰解决方案目录1、共天馈解决方案2、天线小型化解决方案3、天线隐蔽解决方案4、室分多系统接入解决方案2、天线小型化解决方案尺寸降低40～60%；重量降低40～50%；100%自主知识产权；国内发明专利4项；国际PCT3项。before200920122014before200920122014before200920122014实现小型化、轻量化、宽带化2、天线小型化解决方案提高天面资源的利用率降低天线架设和应用的可靠性隐患降低公众对电磁辐射的恐惧有利于实现天线美化带来的价值自动回流焊自动剥线机锡膏印刷机全自动端子机高品质，批量生产三阶互调易控制，一次达通率且稳定核心部件均采用国际知名品牌供应商核心部件均采用自动化焊接、组装电调天线“心脏”——移相器的设计方案行业领先2、天线小型化解决方案2、天线小型化解决方案已知目前全球行业尺寸最小、重量最轻：1710~2170MHz两端口：120*60mm，5.8Kg；1710~2170MHz四端口：249*60mm，10.0Kg；1710~2170MHz六端口：380*60mm，15.0Kg。性能指标达到常规产品的行业领先水平关键指标项行业标杆天线厂家常规产品性能指标京信小型化高品质天线性能指标增益（dBi）18.018.0水平面半功率波瓣宽度（°）65±565±5前后比(dB)≥25≥250-30°内上旁瓣抑制（dB）无16批量互调一次达通率(dBm)按110dBm控制，70%按110dBm控制，95%尺寸小、重量轻、性能高2、天线小型化解决方案1710-2170MHz四端口天线天线宽度小于现网GSM900天线6095249346长3300mmVS长1650mm309×130mmVS335×53mm排气管天线TD-LTE天线单频段小型化天线系列多系统共用小型化天线系列小型化一体化隐蔽天线产品系列产品系列2、天线小型化解决方案京信新一代小型化高品质天线助力中国FDD-LTE网络建设具有1710~2170MHz宽频系列产品，以及790~960/1710~2170MHz多频系列产品。2014年北京国际通信展上，系列产品吸引了众多与会厂商和媒体的关注。后续产品频段还将扩展至2700MHz。宽频两口宽频四口宽频六口多频四口多频六口2、天线小型化解决方案小型化天线（HighPerformance,SmallFootprintMulti-systemAntenna）入选2014年亚太电信杂志2014年创新奖候选短名单目录1、共天馈解决方案2、天线小型化解决方案3、天线隐蔽解决方案4、室分多系统接入解决方案3、天线隐蔽解决方案一体化基站隐蔽天线常规基站天线+Low-KCover外罩常规基站天线+传统玻璃钢外罩建站形式应用特点天线及外罩采用一体化设计在已建基站天线站点进行二次加罩在已建基站天线站点进行二次加...
