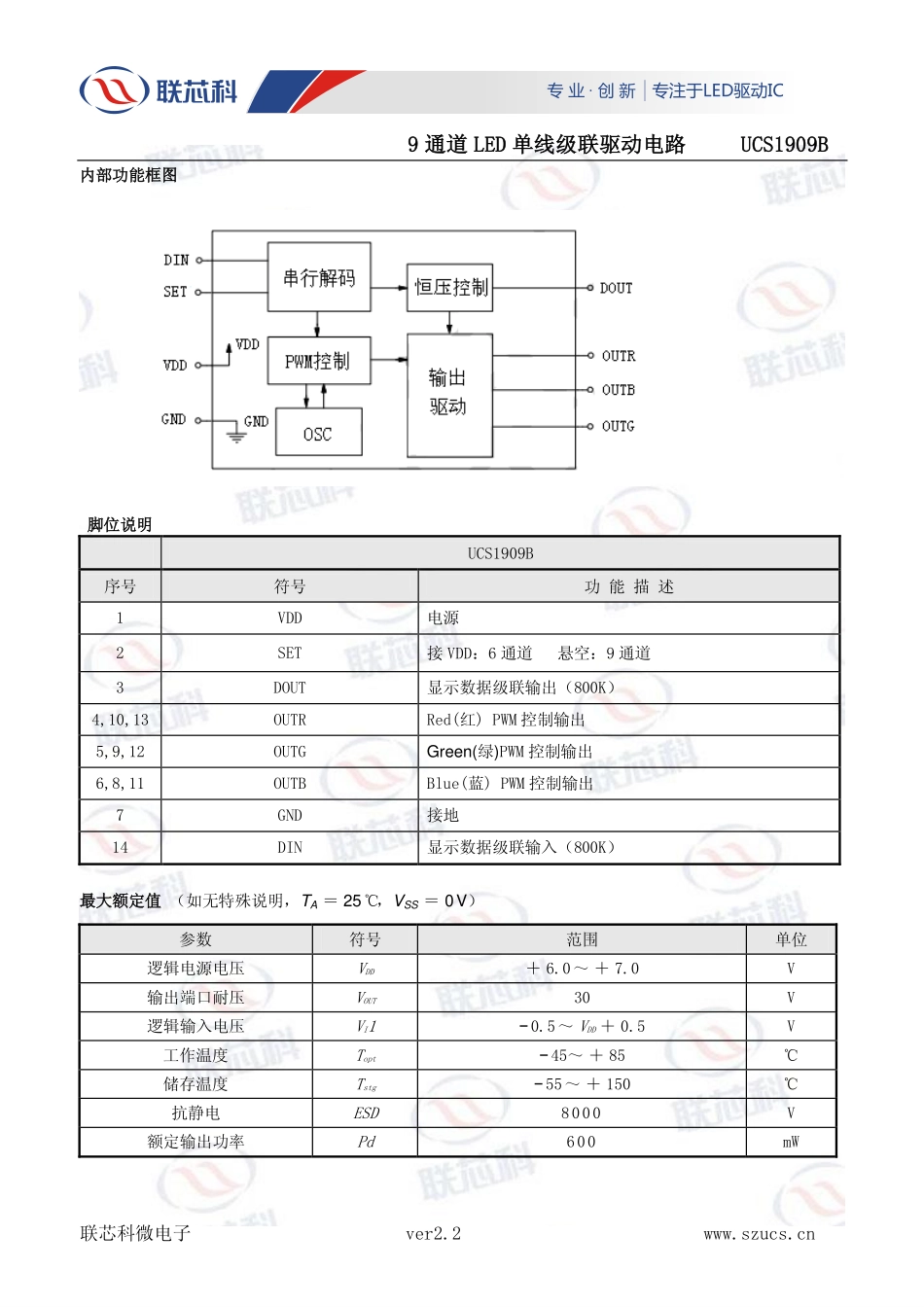

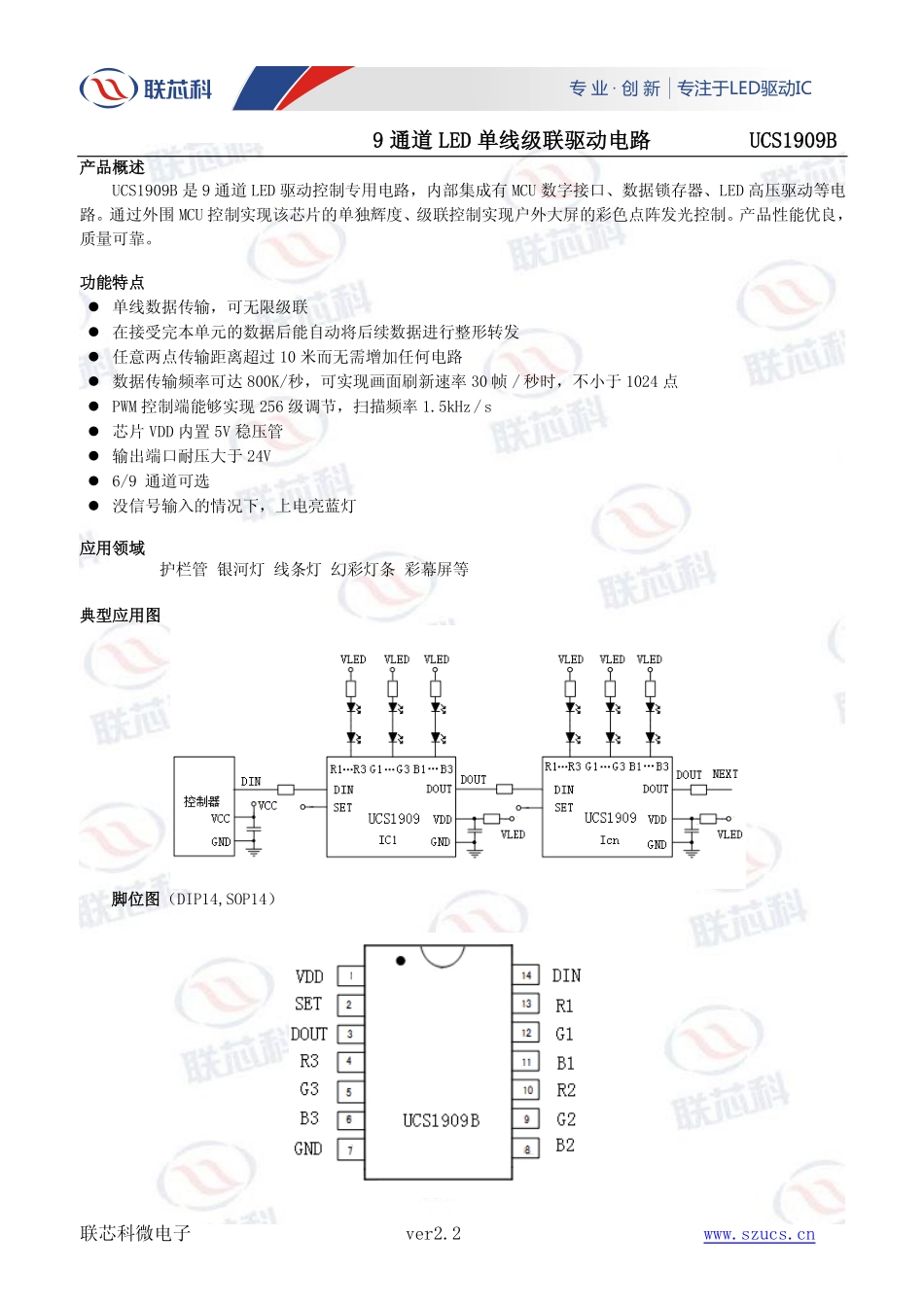

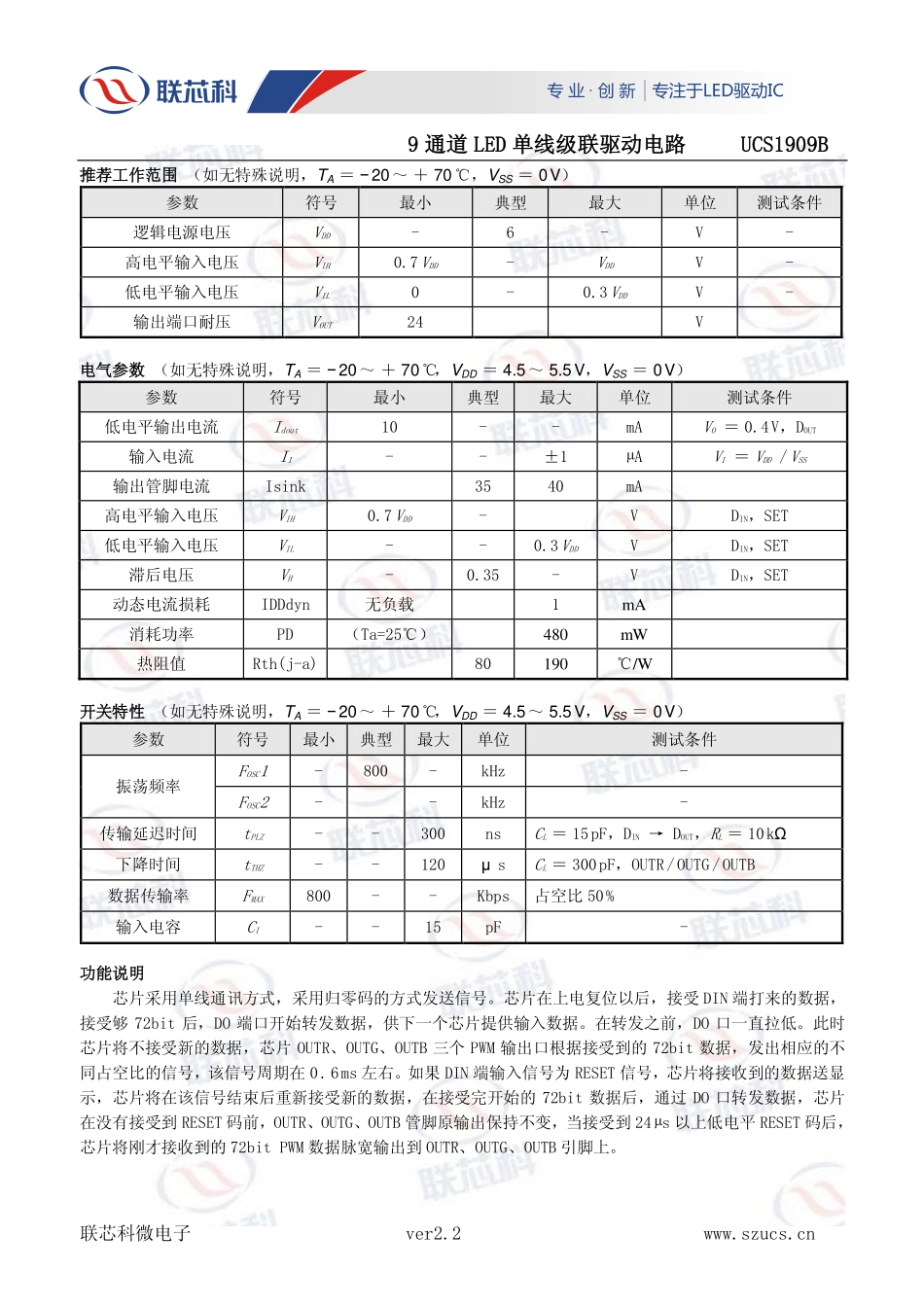

9通道LED单线级联驱动电路UCS1909B联芯科微电子ver2.2www.szucs.cn产品概述UCS1909B是9通道LED驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动等电路。通过外围MCU控制实现该芯片的单独辉度、级联控制实现户外大屏的彩色点阵发光控制。产品性能优良，质量可靠。功能特点单线数据传输，可无限级联在接受完本单元的数据后能自动将后续数据进行整形转发任意两点传输距离超过10米而无需增加任何电路数据传输频率可达800K/秒，可实现画面刷新速率30帧/秒时，不小于1024点PWM控制端能够实现256级调节，扫描频率1.5kHz/s芯片VDD内置5V稳压管输出端口耐压大于24V6/9通道可选没信号输入的情况下，上电亮蓝灯应用领域护栏管银河灯线条灯幻彩灯条彩幕屏等典型应用图脚位图（DIP14,SOP14）9通道LED单线级联驱动电路UCS1909B联芯科微电子ver2.2www.szucs.cn内部功能框图脚位说明UCS1909B序号符号功能描述1VDD电源2SET接VDD：6通道悬空：9通道3DOUT显示数据级联输出（800K）4,10,13OUTRRed(红)PWM控制输出5,9,12OUTGGreen(绿)PWM控制输出6,8,11OUTBBlue(蓝)PWM控制输出7GND接地14DIN显示数据级联输入（800K）最大额定值（如无特殊说明，TA＝25℃，VSS＝0V）参数符号范围单位逻辑电源电压VDD＋6.0～＋7.0V输出端口耐压VOUT30V逻辑输入电压VI1−0.5～VDD＋0.5V工作温度Topt−45～＋85℃储存温度Tstg−55～＋150℃抗静电ESD8000V额定输出功率Pd600mW9通道LED单线级联驱动电路UCS1909B联芯科微电子ver2.2www.szucs.cn推荐工作范围（如无特殊说明，TA＝−20～＋70℃，VSS＝0V）参数符号最小典型最大单位测试条件逻辑电源电压VDD-6-V-高电平输入电压VIH0.7VDD-VDDV-低电平输入电压VIL0-0.3VDDV-输出端口耐压VOUT24V电气参数（如无特殊说明，TA＝−20～＋70℃，VDD＝4.5～5.5V，VSS＝0V）参数符号最小典型最大单位测试条件低电平输出电流Idout10--mAVO＝0.4V，DOUT输入电流II--±1µAVI＝VDD/VSS输出管脚电流Isink3540mA高电平输入电压VIH0.7VDD-VDIN，SET低电平输入电压VIL--0.3VDDVDIN，SET滞后电压VH-0.35-VDIN，SET动态电流损耗IDDdyn无负载1mA消耗功率PD（Ta=25℃）480mW热阻值Rth(j-a)80190℃/W开关特性（如无特殊说明，TA＝−20～＋70℃，VDD＝4.5～5.5V，VSS＝0V）参数符号最小典型最大单位测试条件振荡频率FOSC1-800-kHz-FOSC2--kHz-传输延迟时间tPLZ--300nsCL＝15pF，DIN→DOUT，RL＝10kΩ下降时间tTHZ--120μsCL＝300pF，OUTR/OUTG/OUTB数据传输率FMAX800--Kbps占空比50%输入电容CI--15pF-功能说明芯片采用单线通讯方式，采用归零码的方式发送信号。芯片在上电复位以后，接受DIN端打来的数据，接受够72bit后，DO端口开始转发数据，供下一个芯片提供输入数据。在转发之前，DO口一直拉低。此时芯片将不接受新的数据，芯片OUTR、OUTG、OUTB三个PWM输出口根据接受到的72bit数据，发出相应的不同占空比的信号，该信号周期在0.6ms左右。如果DIN端输入信号为RESET信号，芯片将接收到的数据送显示，芯片将在该信号结束后重新接受新的数据，在接受完开始的72bit数据后，通过DO口转发数据，芯片在没有接受到RESET码前，OUTR、OUTG、OUTB管脚原输出保持不变，当接受到24µs以上低电平RESET码后，芯片将刚才接收到的72bitPWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。9通道LED单线级联驱动电路UCS1909B联芯科微电子ver2.2www.szucs.cn1）芯片级联方法2）数据传输注：其中D1为MCU端发送的数据，D2、D3、D4为级联电路自动整形转发的数据。3）72bit数据结构（以下是前24位数据R1,G1，B1）R7R6R5R4R3R2R1R0G7G6G5G4G3G2G1G0B7B6B5B4B3B2B1B0注：高位先发，按照RGB的顺序发送数据4）时序波形图9通道LED单线级联驱动电路UCS1909B联芯科微电子ver2.2www.szucs.cn5）下表800K模式时间(芯片内部再生信号标准)：名称描述典型值误差范围T0H0码，高电平时间0.4µs±40nsT1H1码，高电平时间0.8µs±80nsT0L0码，低电平时间0.85µsT1L1码，低电平时间0.45µsTresetReset码，低电平时间》24us注：1.IC主要根据高电平时间判断"0"码和"1"码,IC收到高电平的前30ns不计（特为防干扰设计）...
