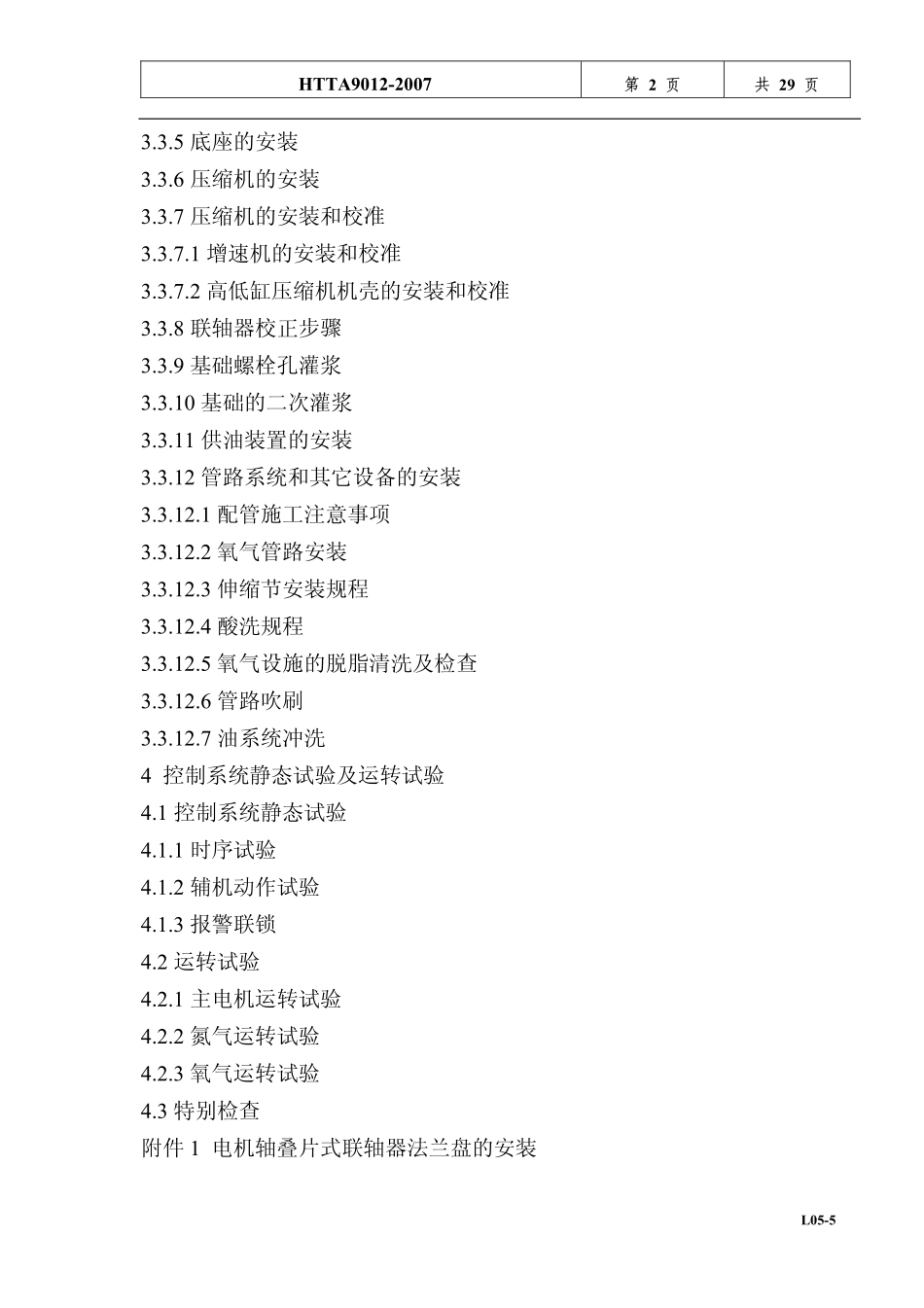

企业标准HTTA9012-2007代替JT5-5-84离心式双缸氧气压缩机组安装说明书第1页共29页目录引言1安装前设备的保管2安装准备3安装3.1概述3.1.1氧气3.1.2氮气3.1.3三氯乙烯（C2HCl3）（产品必须含稳定剂）3.1.4安装氧气压缩机的注意事项3.2压缩机、电机及辅助设备的安装3.2.1压缩机和电机的安装3.2.2供油系统的安装3.2.3配管施工3.2.4密封气管道的安装3.2.5仪表的安装3.3详细的安装规程3.3.1概述3.3.2基础检查3.3.3凿去基础的安装表面3.3.4垫板的埋设拟制王晓辉07.9.18批准池雪林校对师建忠07.9.18实施日期2007.9.21审核丁宏亮07.9.19提出部门技术部L05-5HTTA9012-2007第2页共29页3.3.5底座的安装3.3.6压缩机的安装3.3.7压缩机的安装和校准3.3.7.1增速机的安装和校准3.3.7.2高低缸压缩机机壳的安装和校准3.3.8联轴器校正步骤3.3.9基础螺栓孔灌浆3.3.10基础的二次灌浆3.3.11供油装置的安装3.3.12管路系统和其它设备的安装3.3.12.1配管施工注意事项3.3.12.2氧气管路安装3.3.12.3伸缩节安装规程3.3.12.4酸洗规程3.3.12.5氧气设施的脱脂清洗及检查3.3.12.6管路吹刷3.3.12.7油系统冲洗4控制系统静态试验及运转试验4.1控制系统静态试验4.1.1时序试验4.1.2辅机动作试验4.1.3报警联锁4.2运转试验4.2.1主电机运转试验4.2.2氮气运转试验4.2.3氧气运转试验4.3特别检查附件1电机轴叠片式联轴器法兰盘的安装L05-5HTTA9012-2007第3页共29页引言本说明书适用于离心式双缸氧气压缩机组的安装。说明书中提出的安装数据必须严格保证，如有必要改动，必须征得制造厂的同意。说明中提及的安装（包括土建施工）中所需的物料由于货源关系，可以由用户及现场工程设计者按实际情况选用相当的物料，但必须保证性能及施工方法的可靠性，这是机器能否长期安全稳定运转的重要保证之一。L05-5HTTA9012-2007第4页共29页1安装前设备的保管1.1如果机器或零部件不马上安装，要把它们存放在通风良好、干燥、干净、不受阳光直射的地方，避免温度大幅度波动。如果不具备上述条件，那么，还是把它保存在发运用的木箱内为好。不得露天存放。1.2当设备不安装，存放期超过6个月时，防锈能力可能变弱。每月要检查一次防锈情况，看它是否有失效，若是失效，则要采取重新充氮封存或调换气相防锈纸、气相防锈塑料薄膜等密封措施予以防锈保护。1.3对不安装的压缩机转子存放期超过3个月时，每隔半个月要转动转子1/4圈（对转子做好标记，依次轮转其位置）。有条件的话可采用垂直吊装存放，防止转子因固定水平位置存放周期过长而变形。2安装准备2.1确定安装用的吊车的能力（吨位）、机器及设备的最大重量。2.2清除机器表面的防锈层防锈涂料或油脂被涂于机器的最终加工表面上，因为这些表面容易生锈。要采用溶剂清洁除去防锈层，而不能用金属刮刀。查阅防锈规程。2.3检查基础机械和设备的平衡运转有赖于基础的结构。用手锤敲打基础表面检查基础是否良好（存在空洞或混凝土与钢筋结合不牢时，产生沉闷的声音）。为了使安装有把握，在安装之前检查压缩机、电机和辅机的基础图。确认地脚螺栓孔的位置正确。按3.3.2节所述检查基础。2.4测量工具及消耗品的准备安装时，必需备有下列的测量工具及消耗品。以供检查调整及最终施工之用。参见表1~4。3安装3．1概述注意安装时对氧气、氮气、三氯乙烯气体的处理。3．1．1氧气氧气的性质在使用说明书中已作介绍，但唯恐由于误操作而发生意外。下述各点要特别注意：a)禁火区及不得进入区有十分明显标志，并应很好地通知工人，严禁携带火种入禁火区；b)禁火区内每次动火前必须办理“动火许可证”，由用户进行的氧气浓度化验结L05-5HTTA9012-2007第5页共29页果来确定，用户每天化验不少于2次，氧气浓度大于25%的场合严禁动火。造成氧气浓度增高的故障必须迅速消除；c)有火花产生的工作，例如打磨压缩机机壳、管道、冷却器壳体及进口过滤器，必须预先进行氧气浓度检查，确认在允许的范围之内；d)不要在充满氧气的管道附近焊接及起吊设备。3．1．2氮气空气中氮气浓度过大，会造成人体呼吸困难甚至窒息死亡；因此下述各点也应特别注意：a)人进入管道、冷却器壳体、进口过滤器时，必须预先检查并确认氧气及氮气浓...
