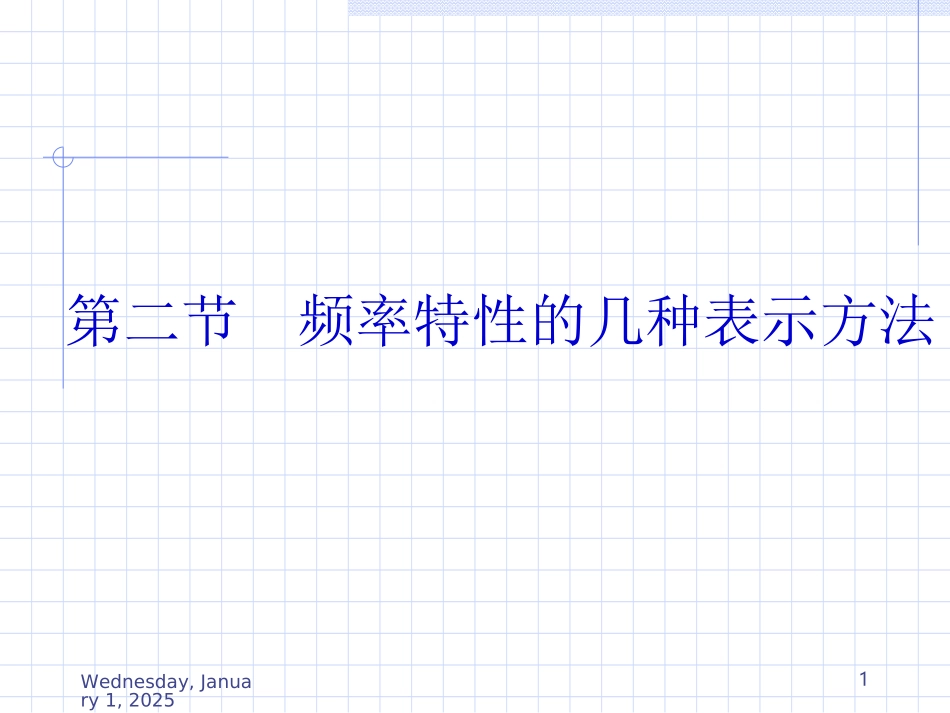

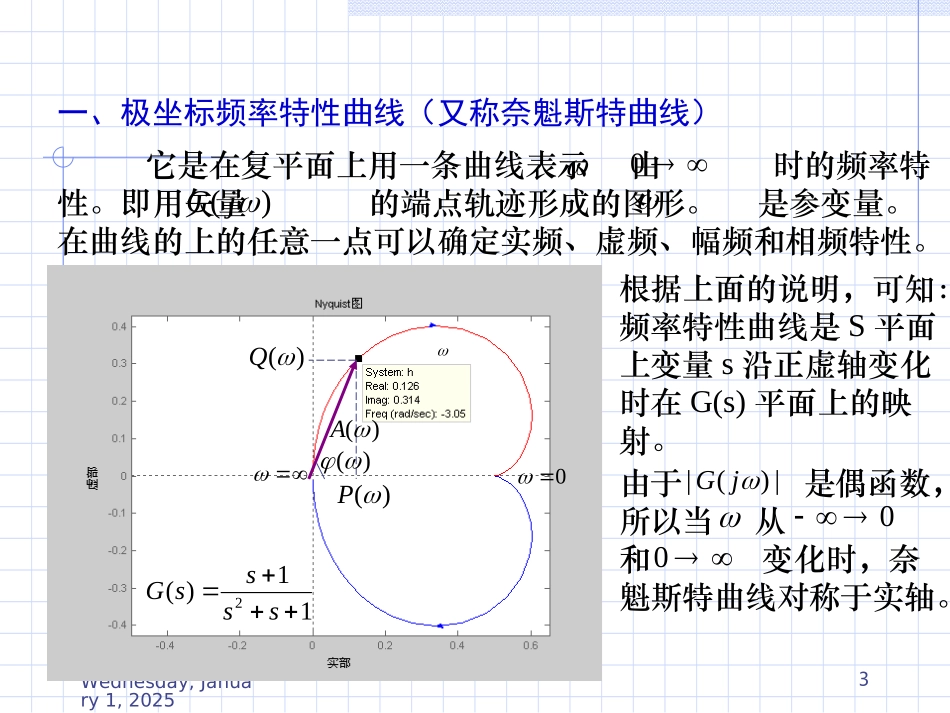

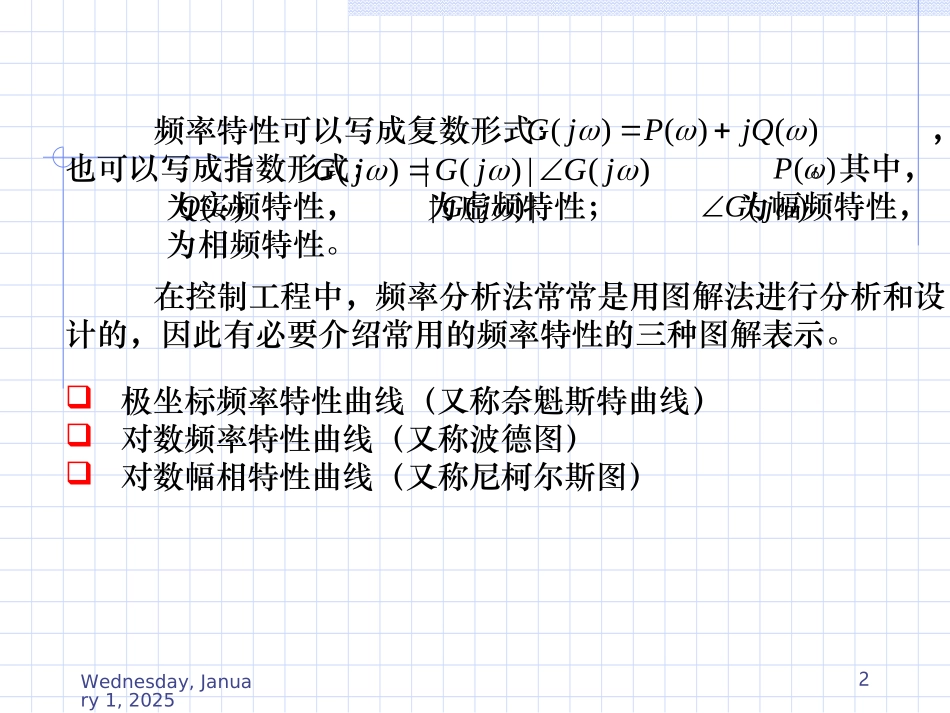

Wednesday,January1,20251第二节频率特性的几种表示方法Wednesday,January1,20252频率特性可以写成复数形式：，也可以写成指数形式：。其中，为实频特性，为虚频特性；为幅频特性，为相频特性。)()()(jQPjG)(|)(|)(jGjGjG)(P)(Q|)(|jG)(jG在控制工程中，频率分析法常常是用图解法进行分析和设计的，因此有必要介绍常用的频率特性的三种图解表示。极坐标频率特性曲线（又称奈魁斯特曲线）对数频率特性曲线（又称波德图）对数幅相特性曲线（又称尼柯尔斯图）Wednesday,January1,202530)(P)(Q)()(A11)(2ssssG一、极坐标频率特性曲线（又称奈魁斯特曲线）它是在复平面上用一条曲线表示由时的频率特性。即用矢量的端点轨迹形成的图形。是参变量。在曲线的上的任意一点可以确定实频、虚频、幅频和相频特性。0)(jG由于是偶函数，所以当从和变化时，奈魁斯特曲线对称于实轴。|)(|jG00根据上面的说明，可知：频率特性曲线是S平面上变量s沿正虚轴变化时在G(s)平面上的映射。Wednesday,January1,20254二、对数频率特性曲线（又称波德图）它由两条曲线组成：幅频特性曲线和相频特性曲线。波德图坐标（横坐标是频率，纵坐标是幅值和相角）的分度：横坐标分度：它是以频率的对数值进行分度的。所以横坐标（称为频率轴）上每一线性单位表示频率的十倍变化，称为十倍频程（或十倍频），用Dec表示。如下图所示：logDecDecDecDec12012...log01.001.0110100由于以对数分度，所以零频率线在处。Wednesday,January1,20255纵坐标分度：幅频特性曲线的纵坐标是以或表示。其单位分别为贝尔（Bl）和分贝（dB）。直接将或值标注在纵坐标上。)(logA)(log20A)(logA)(log20A相频特性曲线的纵坐标以度或弧度为单位进行线性分度。一般将幅频特性和相频特性画在一张图上，使用同一个横坐标（频率轴）。当幅制特性值用分贝值表示时，通常将它称为增益。幅值和增益的关系为：)log(20幅值增益20151086420增益10.05.623.162.512.001.561.261幅值)(AWednesday,January1,20256使用对数坐标图的优点：可以展宽频带；频率是以10倍频表示的，因此可以清楚的表示出低频、中频和高频段的幅频和相频特性。可以将乘法运算转化为加法运算。所有的典型环节的频率特性都可以用分段直线（渐进线）近似表示。见教材P196页的说明。对实验所得的频率特性用对数坐标表示，并用分段直线近似的方法，可以很容易的写出它的频率特性表达式。三、对数幅相特性曲线（又称尼柯尔斯图）尼柯尔斯图是将对数幅频特性和相频特性两条曲线合并成一条曲线。横坐标为相角特性，单位度或弧度。纵坐标为对数幅频特性，单位分贝。横、纵坐标都是线性分度。Wednesday,January1,20257使用对数坐标图的优点：可以展宽频带；频率是以10倍频表示的，因此可以清楚的表示出低频、中频和高频段的幅频和相频特性。Wednesday,January1,20258使用对数坐标图的优点：可以将乘法运算转化为加法运算。Wednesday,January1,20259使用对数坐标图的优点：所有的典型环节的频率特性都可以用分段直线（渐进线）近似表示。见教材P196页的说明。Wednesday,January1,202510使用对数坐标图的优点：对实验所得的频率特性用对数坐标表示，并用分段直线近似的方法，可以很容易的写出它的频率特性表达式。三、对数幅相特性曲线（又称尼柯尔斯图）尼柯尔斯图是将对数幅频特性和相频特性两条曲线合并成一条曲线。横坐标为相角特性，单位度或弧度。纵坐标为对数幅频特性，单位分贝。横、纵坐标都是线性分度。
