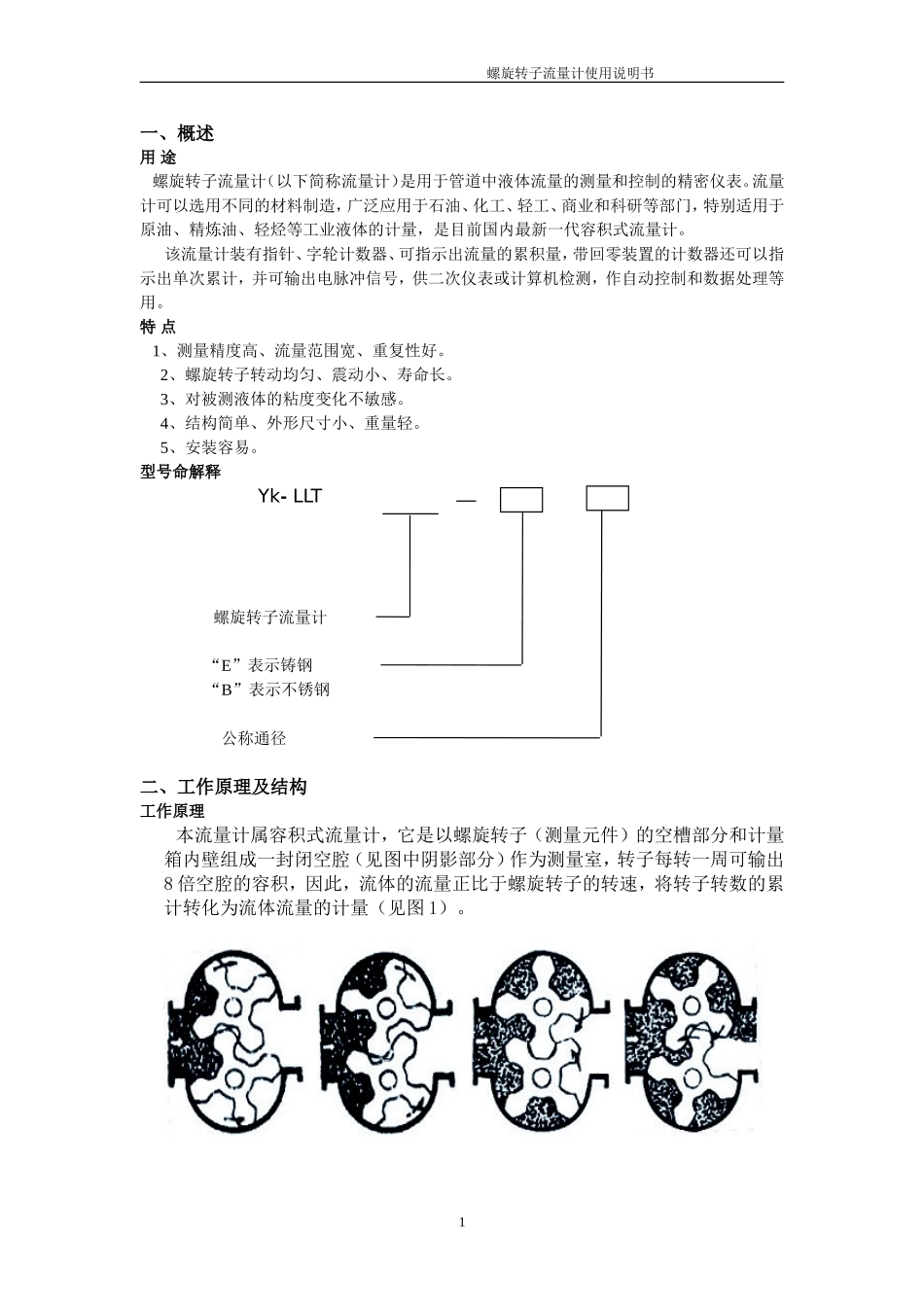

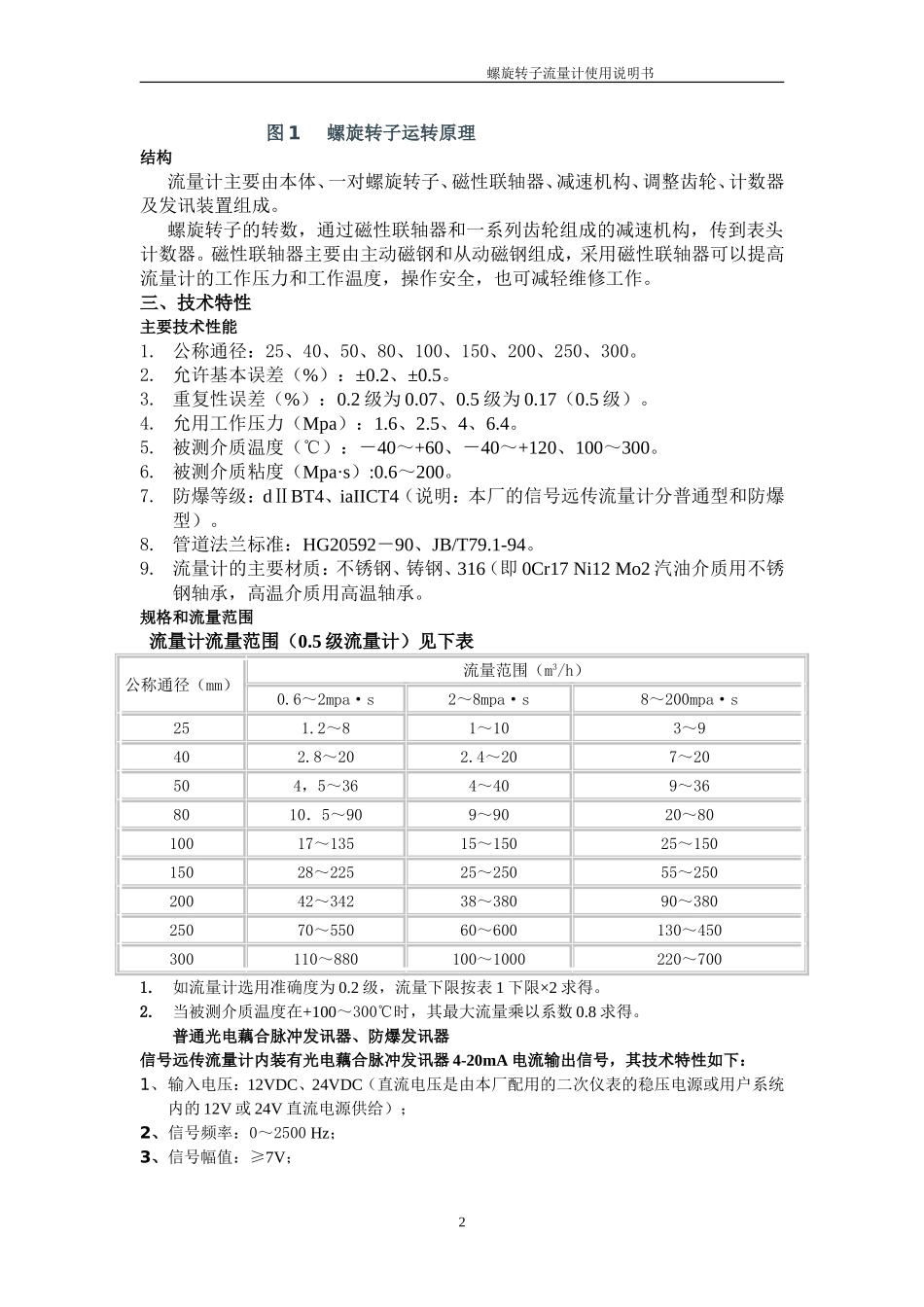

螺旋转子流量计使用说明书一、概述用途螺旋转子流量计（以下简称流量计）是用于管道中液体流量的测量和控制的精密仪表。流量计可以选用不同的材料制造，广泛应用于石油、化工、轻工、商业和科研等部门，特别适用于原油、精炼油、轻烃等工业液体的计量，是目前国内最新一代容积式流量计。该流量计装有指针、字轮计数器、可指示出流量的累积量，带回零装置的计数器还可以指示出单次累计，并可输出电脉冲信号，供二次仪表或计算机检测，作自动控制和数据处理等用。特点1、测量精度高、流量范围宽、重复性好。2、螺旋转子转动均匀、震动小、寿命长。3、对被测液体的粘度变化不敏感。4、结构简单、外形尺寸小、重量轻。5、安装容易。型号命解释Yk-LLT螺旋转子流量计“E”表示铸钢“B”表示不锈钢公称通径二、工作原理及结构工作原理本流量计属容积式流量计，它是以螺旋转子（测量元件）的空槽部分和计量箱内壁组成一封闭空腔（见图中阴影部分）作为测量室，转子每转一周可输出8倍空腔的容积，因此，流体的流量正比于螺旋转子的转速，将转子转数的累计转化为流体流量的计量（见图1）。1螺旋转子流量计使用说明书图1螺旋转子运转原理结构流量计主要由本体、一对螺旋转子、磁性联轴器、减速机构、调整齿轮、计数器及发讯装置组成。螺旋转子的转数，通过磁性联轴器和一系列齿轮组成的减速机构，传到表头计数器。磁性联轴器主要由主动磁钢和从动磁钢组成，采用磁性联轴器可以提高流量计的工作压力和工作温度，操作安全，也可减轻维修工作。三、技术特性主要技术性能1.公称通径：25、40、50、80、100、150、200、250、300。2.允许基本误差（%）：±0.2、±0.5。3.重复性误差（%）：0.2级为0.07、0.5级为0.17（0.5级）。4.允用工作压力（Mpa）：1.6、2.5、4、6.4。5.被测介质温度（℃）：－40～+60、－40～+120、100～300。6.被测介质粘度（Mpa·s）:0.6～200。7.防爆等级：dⅡBT4、iaIICT4（说明：本厂的信号远传流量计分普通型和防爆型）。8.管道法兰标准：HG20592－90、JB/T79.1-94。9.流量计的主要材质：不锈钢、铸钢、316（即0Cr17Ni12Mo2汽油介质用不锈钢轴承，高温介质用高温轴承。规格和流量范围流量计流量范围（0.5级流量计）见下表公称通径（mm）流量范围（m3/h）0.6～2mpa·s2～8mpa·s8～200mpa·s251.2～81～103～9402.8～202.4～207～20504，5～364～409～368010．5～909～9020～8010017～13515～15025～15015028～22525～25055～25020042～34238～38090～38025070～55060～600130～450300110～880100～1000220～7001.如流量计选用准确度为0.2级，流量下限按表1下限×2求得。2.当被测介质温度在+100～300℃时，其最大流量乘以系数0.8求得。普通光电藕合脉冲发讯器、防爆发讯器信号远传流量计内装有光电藕合脉冲发讯器4-20mA电流输出信号，其技术特性如下：1、输入电压：12VDC、24VDC（直流电压是由本厂配用的二次仪表的稳压电源或用户系统内的12V或24V直流电源供给）；2、信号频率：0～2500Hz；3、信号幅值：≥7V；2螺旋转子流量计使用说明书4、信号波形：脉冲方波；5、工作电流：〈30Ma；6、负载电阻：≥10kΩ；7、传输距离：〈1000m；8、工作温度：－20～+70℃；9、环境条件：－20～+45℃、相对湿度≤95%；10、电流输出负载变化：0-800Ω；发讯仪表系数（见表2）表2公称通径（mm）25405080100150200250300脉冲当量L/P0.0010.010.010.020.050.20.20.10.1P/L10001001005020551010误差与压力损失曲线（见图2）图2误差与压力损失曲线1.6MPa、2.5MPa、4.0MPa、6.4MPa流量计重量及外形尺寸（见图4、4及表3）3螺旋转子流量计使用说明书图3流量计外形尺寸图4过滤器外形尺寸表3公称通径（mm）重量（Kg）外形尺寸（mm）流量计过滤器流量计过滤器LAHBLAHB252211200Φ13536080230Φ140252165403214285Φ185403116230Φ140252135606850360Φ250492182382Φ250437260808250400Φ280520180382Φ250430236100128108440Φ324566220464Φ286550282150374138550Φ400605228624Φ390760408200482210550Φ500880390680Φ4208805602505703801000Φ600980500786Φ6007805863008604101000Φ600118064078...
