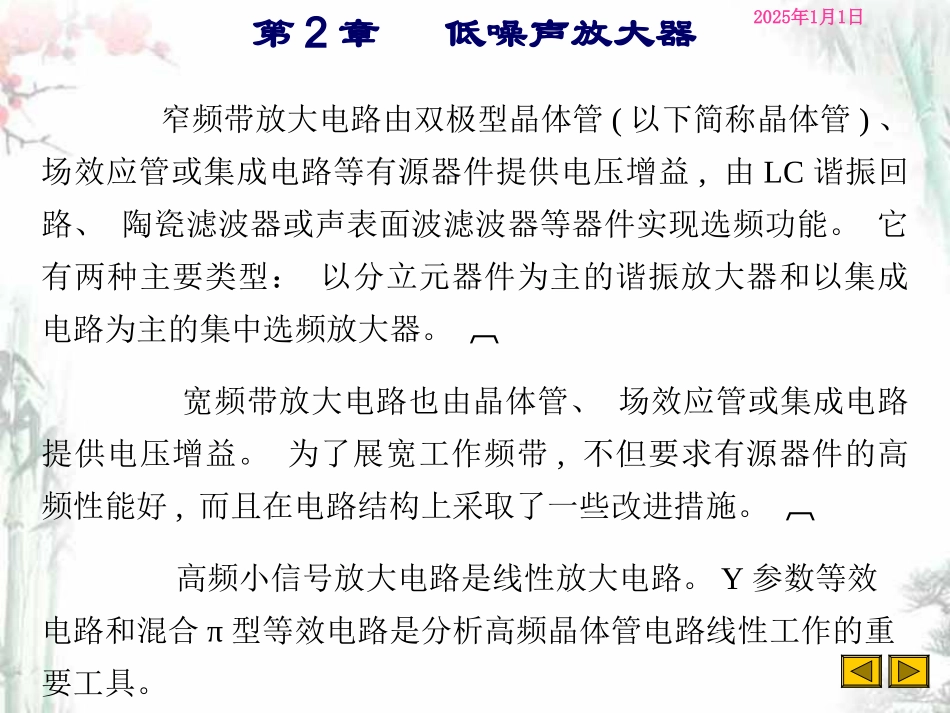

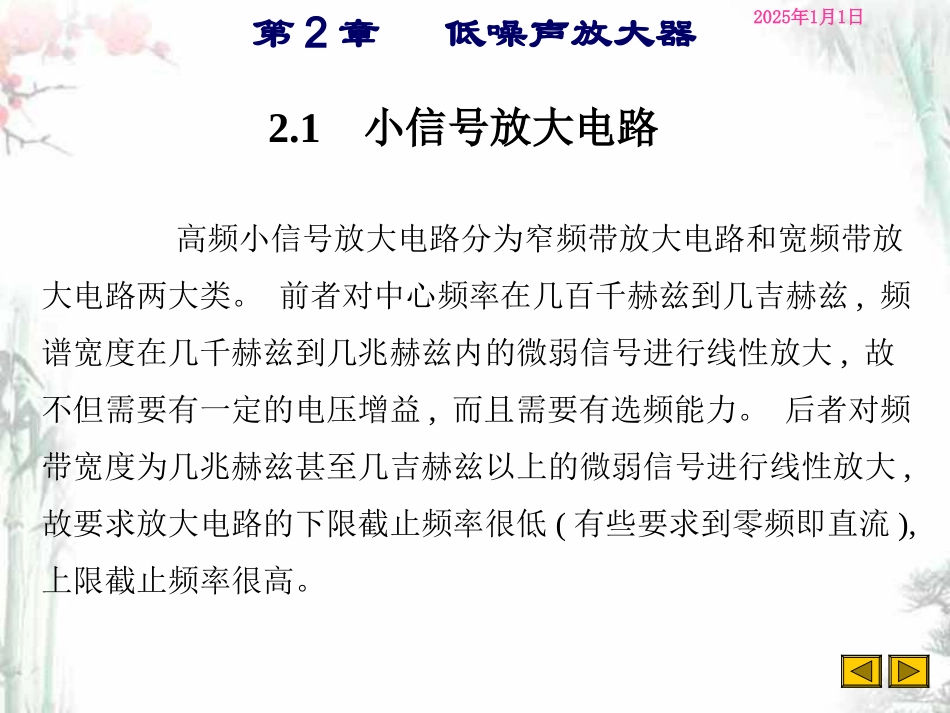

2025年1月1日第2章低噪声放大器《通信电子线路》(第2版)顾宝良编著2025年1月1日第2章低噪声放大器2.1小信号放大电路高频小信号放大电路分为窄频带放大电路和宽频带放大电路两大类。前者对中心频率在几百千赫兹到几吉赫兹,频谱宽度在几千赫兹到几兆赫兹内的微弱信号进行线性放大,故不但需要有一定的电压增益,而且需要有选频能力。后者对频带宽度为几兆赫兹甚至几吉赫兹以上的微弱信号进行线性放大,故要求放大电路的下限截止频率很低(有些要求到零频即直流),上限截止频率很高。2025年1月1日第2章低噪声放大器窄频带放大电路由双极型晶体管(以下简称晶体管)、场效应管或集成电路等有源器件提供电压增益,由LC谐振回路、陶瓷滤波器或声表面波滤波器等器件实现选频功能。它有两种主要类型：以分立元器件为主的谐振放大器和以集成电路为主的集中选频放大器。宽频带放大电路也由晶体管、场效应管或集成电路提供电压增益。为了展宽工作频带,不但要求有源器件的高频性能好,而且在电路结构上采取了一些改进措施。高频小信号放大电路是线性放大电路。Y参数等效电路和混合π型等效电路是分析高频晶体管电路线性工作的重要工具。2025年1月1日第2章低噪声放大器2.2谐振放大器由晶体管、场效应管或集成电路与ＬＣ并联谐振回路组成的高频小信号谐振放大器广泛用于广播、电视、通信、雷达等接收设备中,其作用是将微弱的有用信号进行线性放大并滤除不需要的噪声和干扰信号。谐振放大器的主要性能指标是电压增益、通频带、矩形系数和噪声系数。本节仅分析由晶体管和LC回路组成的谐振放大器。2025年1月1日第2章低噪声放大器由于谐振放大器的工作频段较窄，故采用晶体管Y参数等效电路进行分析比较合适。现以共发射极接法的晶体管为例,将其看作一个双口网络,如图2．2．1所示,相应的Ｙ参数方程为coebfeccrebiebUyUyIUyUyI(2.2.1)2025年1月1日第2章低噪声放大器其中,输入导纳为0cUbbieUIy反向传输导纳为0bUcbreUIy正向传输导纳为0cUbcfeUIy输出导纳为0bUccoeUIy2025年1月1日第2章低噪声放大器图2.2.1晶体管共发射极Y参数等效电路be£«£­bUbIcI£«£­cUce(a)be£«bU£­yiecreUybfeUyyoececU£«£­cIbI(b)2025年1月1日第2章低噪声放大器.图中受控电流源yreUc表示输出电压对输入电流的控制作用（反向控制）；yreUb表示输入电压对输出电流的控制作用（正向控制）。ｙfe越大,表示晶体管的放大能力越强；yre越大,表示晶体管的内部反馈越强。yre的存在对实际工作带来很大危害,是谐振放大器自激的根源,同时也使分析过程变得复杂,因此应尽可能使其减小或削弱它的影响。.2025年1月1日第2章低噪声放大器晶体管的Ｙ参数可以通过测量得到。根据Ｙ参数方程,分别使输出端或输入端交流短路,在另一端加上直流偏压和交流测试信号,然后测量输入端或输出端的交流电压及交流电流的振幅和相位,将这些测量值代入式（2．2．1）中就可求得四个导纳参数。所以，Y参数又称为短路导纳参数。通过查阅晶体管手册也可得到各种型号晶体管的Ｙ参数。需要注意的是,Ｙ参数不仅与静态工作点的电压、电流相量值有关,而且是工作频率和静态工作点的函数。例如，当发射极电流Ie增加时,输入与输出电导都将增大。当工作频率较低时,电容效应的影响逐渐减弱。所以无论是测量还是查阅晶体管手册,都应注意工作条件和工作频率。.2025年1月1日第2章低噪声放大器2.3单调谐回路谐振放大器电路1、采用分压式稳定偏置电路；2、T工作在甲类放大状态；3、输出端采用并联谐振电路，起选频作用，T的集电极采用部分接入，以提高谐振回路的有载Q值；4、信号输入与输出为实现阻抗匹配、满足最大功率传输均采用变压器耦合。一、电路和工作原理21345CL+_Ui+_Uo+_Ui交流通路2025年1月1日第2章低噪声放大器二、主要参数分析计算1、放大器的交流小信号等效等效电路n1yfeUi+_gCLUo′将1－2和4－5分别折算到1－3端后的等效电路yfeUi+_yieUiC23145CoegoegLCL+_UoLY参数等效电路ieieieCjgyoeoeoeCjgyLLLCjgy）和（忽略reiemfeyCgy)(0022...
