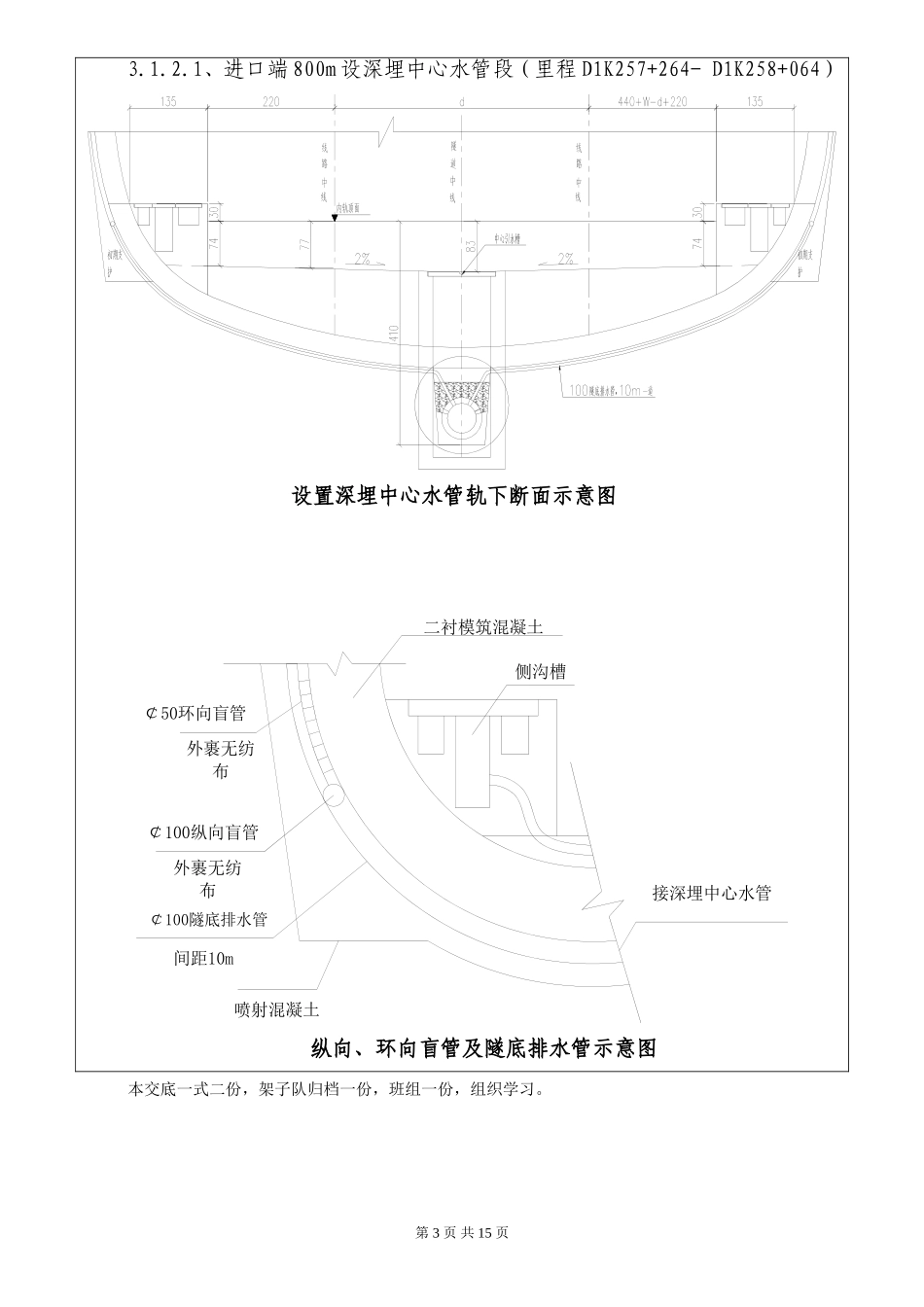

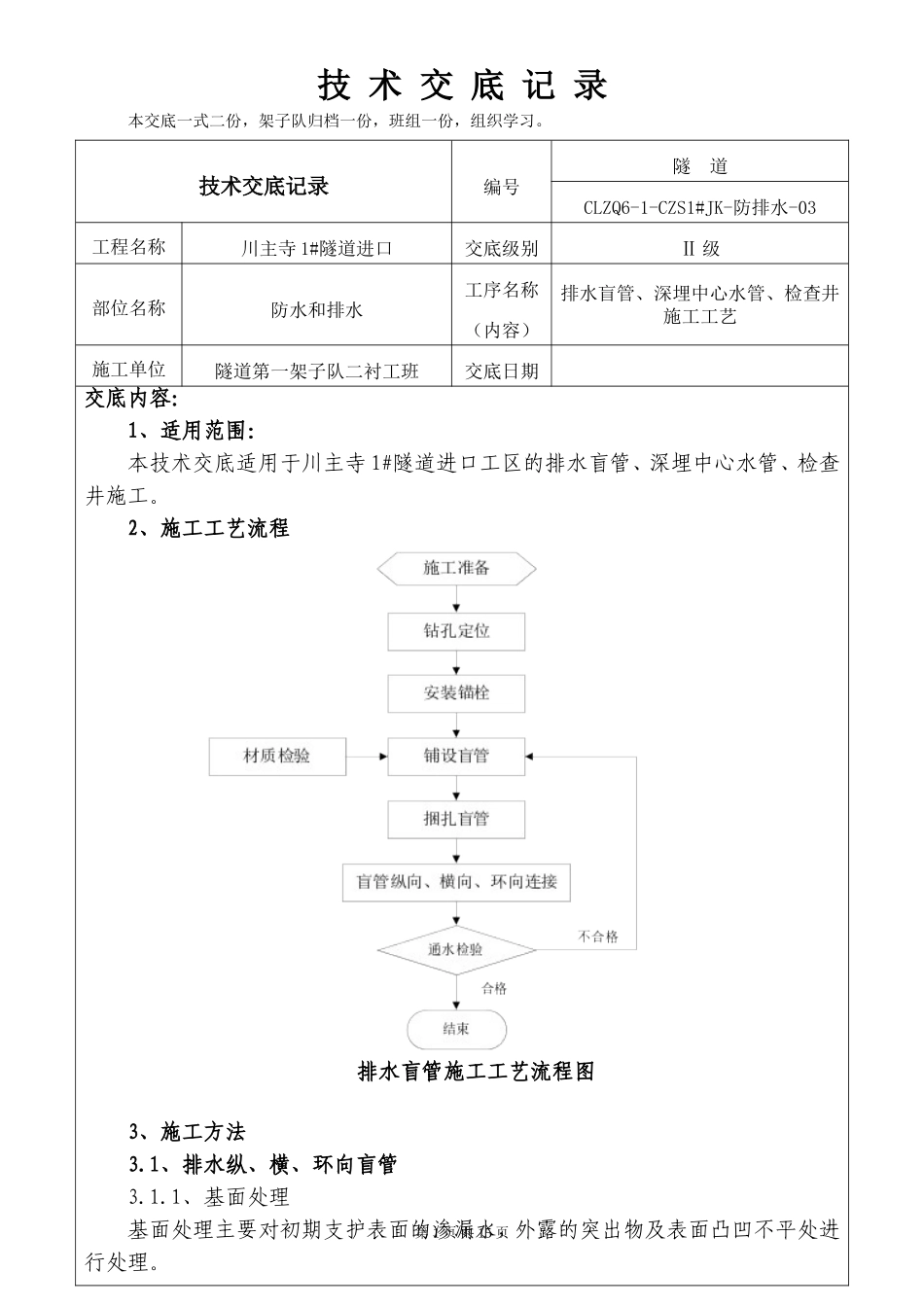

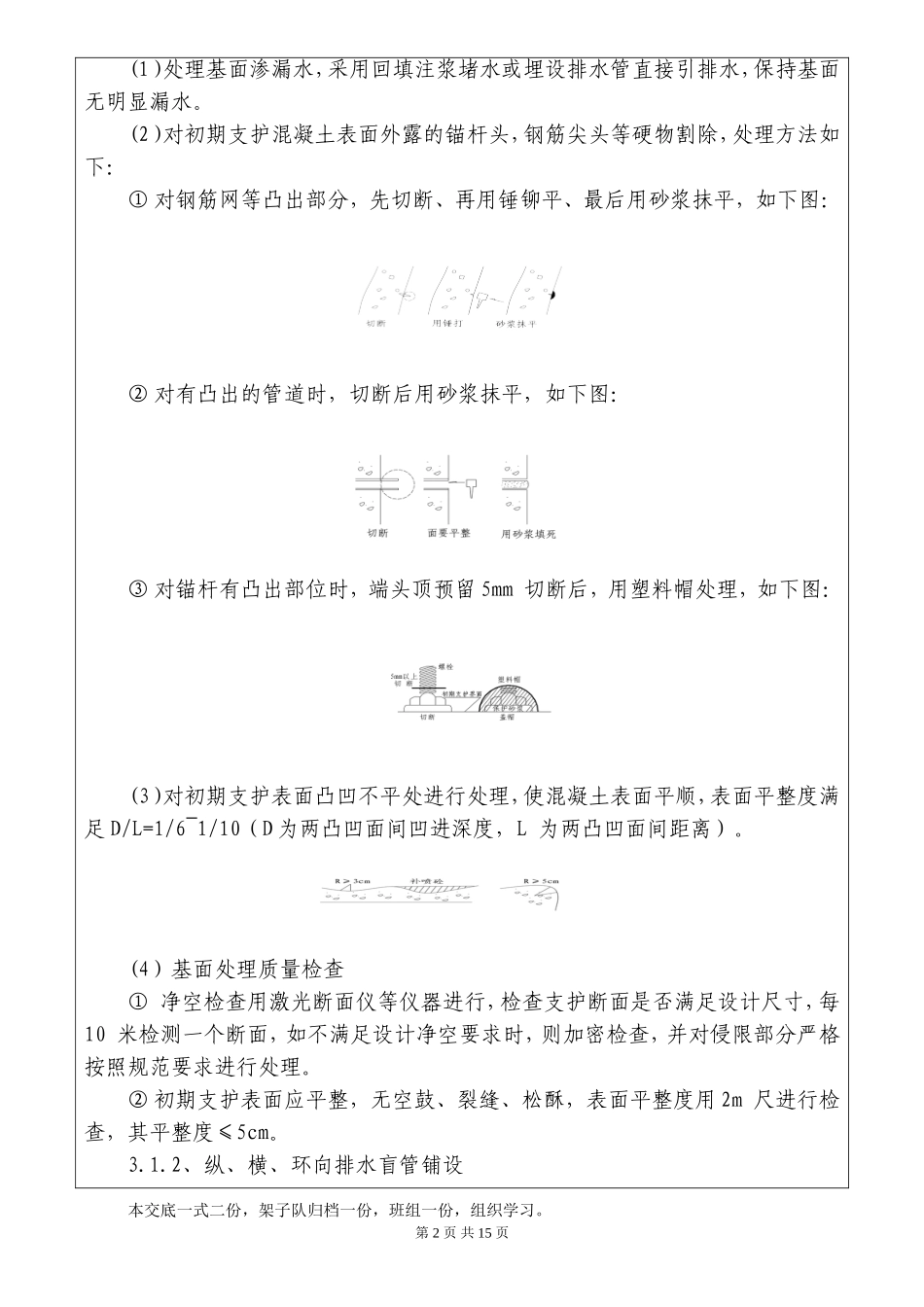

技术交底记录本交底一式二份，架子队归档一份，班组一份，组织学习。第1页共15页技术交底记录编号隧道CLZQ6-1-CZS1#JK-防排水-03工程名称川主寺1#隧道进口交底级别Ⅱ级部位名称防水和排水工序名称（内容）排水盲管、深埋中心水管、检查井施工工艺施工单位隧道第一架子队二衬工班交底日期交底内容：1、适用范围：本技术交底适用于川主寺1#隧道进口工区的排水盲管、深埋中心水管、检查井施工。2、施工工艺流程排水盲管施工工艺流程图3、施工方法3.1、排水纵、横、环向盲管3.1.1、基面处理基面处理主要对初期支护表面的渗漏水，外露的突出物及表面凸凹不平处进行处理。本交底一式二份，架子队归档一份，班组一份，组织学习。第2页共15页(1）处理基面渗漏水，采用回填注浆堵水或埋设排水管直接引排水，保持基面无明显漏水。(2）对初期支护混凝土表面外露的锚杆头，钢筋尖头等硬物割除，处理方法如下：①对钢筋网等凸出部分，先切断、再用锤铆平、最后用砂浆抹平，如下图：②对有凸出的管道时，切断后用砂浆抹平，如下图：③对锚杆有凸出部位时，端头顶预留5mm切断后，用塑料帽处理，如下图：(3）对初期支护表面凸凹不平处进行处理，使混凝土表面平顺，表面平整度满足D/L=1/6~1/10（D为两凸凹面间凹进深度，L为两凸凹面间距离）。(4）基面处理质量检查①净空检查用激光断面仪等仪器进行，检查支护断面是否满足设计尺寸，每10米检测一个断面，如不满足设计净空要求时，则加密检查，并对侵限部分严格按照规范要求进行处理。②初期支护表面应平整，无空鼓、裂缝、松酥，表面平整度用2m尺进行检查，其平整度≤5cm。3.1.2、纵、横、环向排水盲管铺设本交底一式二份，架子队归档一份，班组一份，组织学习。第3页共15页3.1.2.1、进口端800m设深埋中心水管段（里程D1K257+264-D1K258+064）设置深埋中心水管轨下断面示意图二衬模筑混凝土￠50环向盲管外裹无纺布侧沟槽￠100纵向盲管外裹无纺布￠100隧底排水管间距10m喷射混凝土接深埋中心水管纵向、环向盲管及隧底排水管示意图第4页共15页接深埋中心水管锚固钉窄条防水板￠100墙底纵向盲管纵向坡度≥3‰￠100PVC横向排水管接保温检查井>5%￠100PVC隧底横向排水管间距10m衬砌纵向盲管及隧底排水管示意图￠50环向盲管￠100纵向盲管三通管￠100隧底排水管接深埋中心水管直弯头每10m断开一道，端头封堵￠100纵向盲管三通管￠50环向盲管￠100隧底排水管接深埋中心水管10m10m一道隧底横向排水盲管纵向、环向盲管及隧底横向排水管平面示意图（1）衬砌背后水通过环向盲管直接引排至隧底排水管，再排至中心水管。（2）环向盲管拱墙设置，间距10m一环，地下水发育段加密为3-5m，隧底排水管10m一道布设。（3）取消边墙泄水孔，衬砌背后水不引入侧沟，侧沟水通过横向排水管引排至中心水管。（4）道床面积水通过横向坡度流至中心引水槽，通过检查井自然流入中心水管。（5）纵向、环向盲管施工时用三通管连通，在纵向盲管上设置三通管将纵向盲管中水流通过隧底排水管引入深埋中心水管，并取消边墙泄水孔。纵向盲管每本交底一式二份，架子队归档一份，班组一份，组织学习。第5页共15页间隔10m左右断开，纵向不得贯通。环向盲管、隧底横向排水管应避开环向施工缝设置。3.1.2.2、进口端700m设保温中心沟段（里程D1K258+064-+764）设置保温中心水沟示意图本交底一式二份，架子队归档一份，班组一份，组织学习。第6页共15页保温水沟沟槽断面示意图异形弯头大样示意图纵向、环向盲管平面示意图（1）暗洞纵向、环向盲管安装与初期支护与防水板间，施工时将其两端直接本交底一式二份，架子队归档一份，班组一份，组织学习。第7页共15页弯入侧沟。（2）明洞墙底纵向盲管与竖向盲管采用三通联接，竖向盲管、墙底纵向盲管直接弯入侧沟。（3）环向盲管在纵向上的布置间距再地下水发育处可加密布置，宜设于集中出水点等部位，并不得设置于环向施工缝处。3.1.2.3、进口端其余段非保温水沟（里程D1K258+764-D1K259+890）非保温中心水沟段示意图第8页共15页非保温水沟沟槽断面示意图异形弯头大样示意图第9页共15页纵向、环向盲管平面示意图（1）暗洞纵向、环向盲管安装与初期支护...
