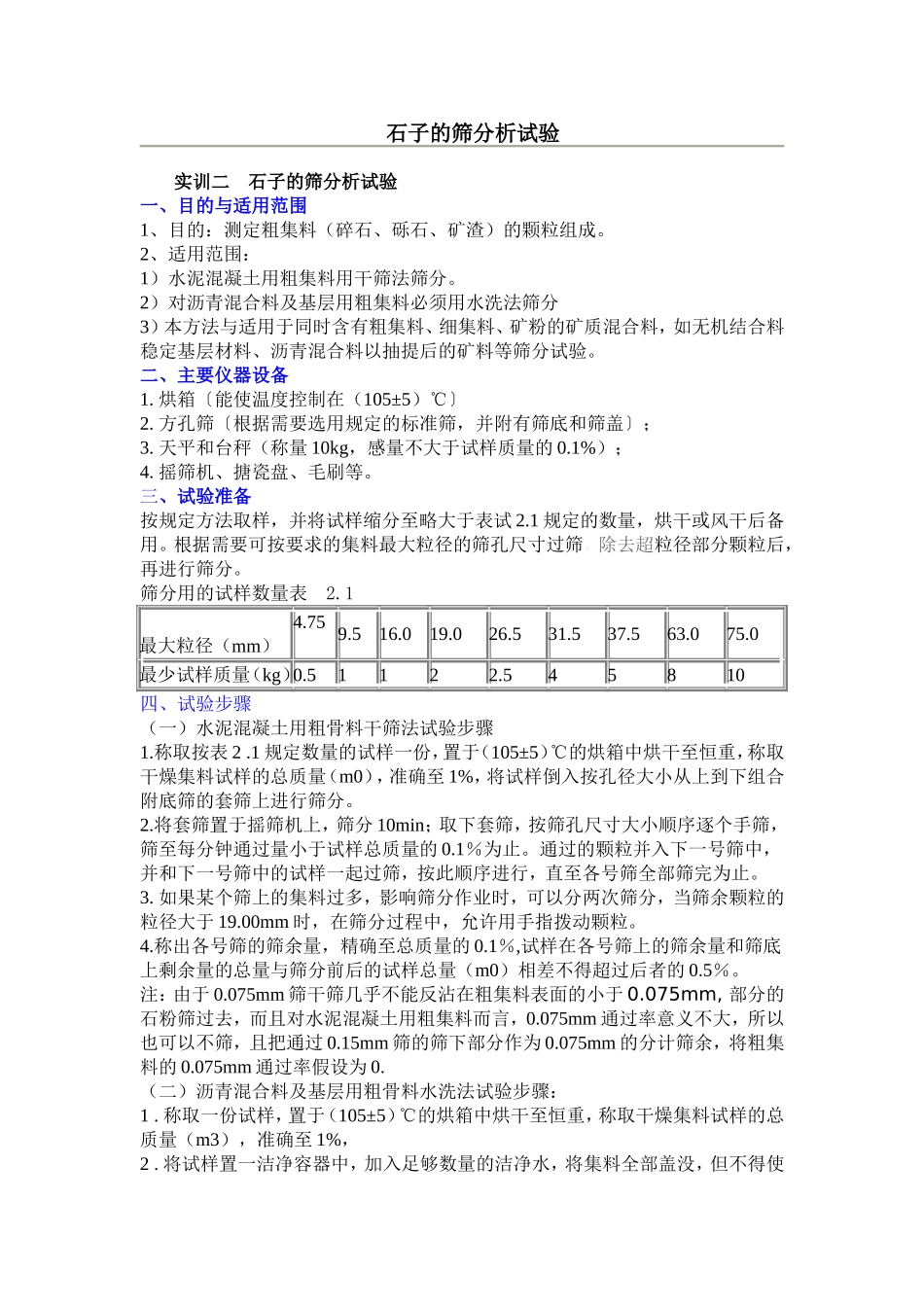

石子的筛分析试验实训二石子的筛分析试验一、目的与适用范围1、目的：测定粗集料（碎石、砾石、矿渣）的颗粒组成。2、适用范围：1）水泥混凝土用粗集料用干筛法筛分。2）对沥青混合料及基层用粗集料必须用水洗法筛分3）本方法与适用于同时含有粗集料、细集料、矿粉的矿质混合料，如无机结合料稳定基层材料、沥青混合料以抽提后的矿料等筛分试验。二、主要仪器设备1.烘箱〔能使温度控制在（105±5）℃〕2.方孔筛〔根据需要选用规定的标准筛，并附有筛底和筛盖〕；3.天平和台秤（称量10kg，感量不大于试样质量的0.1%）；4.摇筛机、搪瓷盘、毛刷等。三、试验准备按规定方法取样，并将试样缩分至略大于表试2.1规定的数量，烘干或风干后备用。根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。筛分用的试样数量表2.1最大粒径（mm）4.759.516.019.026.531.537.563.075.0最少试样质量（kg）0.51122.545810四、试验步骤（一）水泥混凝土用粗骨料干筛法试验步骤1.称取按表2.1规定数量的试样一份，置于（105±5）℃的烘箱中烘干至恒重，称取干燥集料试样的总质量（m0），准确至1%，将试样倒入按孔径大小从上到下组合附底筛的套筛上进行筛分。2.将套筛置于摇筛机上，筛分10min；取下套筛，按筛孔尺寸大小顺序逐个手筛，筛至每分钟通过量小于试样总质量的0.1％为止。通过的颗粒并入下一号筛中，并和下一号筛中的试样一起过筛，按此顺序进行，直至各号筛全部筛完为止。3.如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分，当筛余颗粒的粒径大于19.00mm时，在筛分过程中，允许用手指拨动颗粒。4.称出各号筛的筛余量，精确至总质量的0.1％,试样在各号筛上的筛余量和筛底上剩余量的总量与筛分前后的试样总量（m0）相差不得超过后者的0.5％。注：由于0.075mm筛干筛几乎不能反沾在粗集料表面的小于0.075mm,部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075mm通过率意义不大，所以也可以不筛，且把通过0.15mm筛的筛下部分作为0.075mm的分计筛余，将粗集料的0.075mm通过率假设为0.（二）沥青混合料及基层用粗骨料水洗法试验步骤：1.称取一份试样，置于（105±5）℃的烘箱中烘干至恒重，称取干燥集料试样的总质量（m3），准确至1%，2.将试样置一洁净容器中，加入足够数量的洁净水，将集料全部盖没，但不得使用任何洗涤剂或表面活性剂。3.用搅棒充分搅动集料，使集料表面洗涤干净，使细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。4.根据集料大小选择一组套筛，其底部为0.075mm标准筛，上部为2.36mm或4.75mm筛，仔细将容器中混有细粉的悬浮液徐徐倒出，经过套筛流入另一容器中，不得有集料倒出。5.重复2-4步骤，直至倒出的水洁净。6.将套筛的每个筛子上的集料及容器中的集料倒入搪瓷盘中，操作过程中不得有集料散失。7.将搪瓷盘连同集料一起置（105±5）℃的烘箱中烘干至恒重，称取干燥集料试样的总质量（m4），准确至1%，m3与m4之差即为通过0.075mm部分。8.将回收的干燥集料按干筛法分出0.075mm筛以上各筛的筛余量，此时0.075mm筛上部分应为0。五、结果评定（一）干筛法筛分结果的计算1、计算分计筛余率?以各号筛筛余量及筛底存量的总和一筛分前试样的干燥总质量m0之差，作为筛分时的损耗，若大于0.3%，应重新进行试验。m5=m0-(+m底)m。—用于干筛的干燥集料总质量，（g）；mi—各号筛上的分计筛余，g；i：—依次为0.075mm、0.15mm……至集料最大粒径的排序；m底—筛底(0.075mm以下部分)集料总质量(g)。(2)分计筛余百分率干筛后各号筛上的分计筛余百分率Pi按下式计算，精确至0.1％。Pi=mi/(mo-m5)各符号意义同前。(3)累计筛余百分率各号筛的累计筛余百分率为该号筛以上各号筛的分计筛余百分率之和，精确至O．1％。(4)通过百分率各号筛的质量通过百分率Pi等于100减去该号筛累计筛余百分率，精确至0．1％。(5)用筛底存量除以扣除损耗后的干燥集料总质量计算0.075mm筛的通过率。(6)试验结果用两次试验的平均值表示，准确至0．1％。当两次试验结果，P0.075的差值超过1％时，试验应重新进行。2．水筛法筛分结果的计算(1)按下式计算粗集料中0.075mm筛筛...
