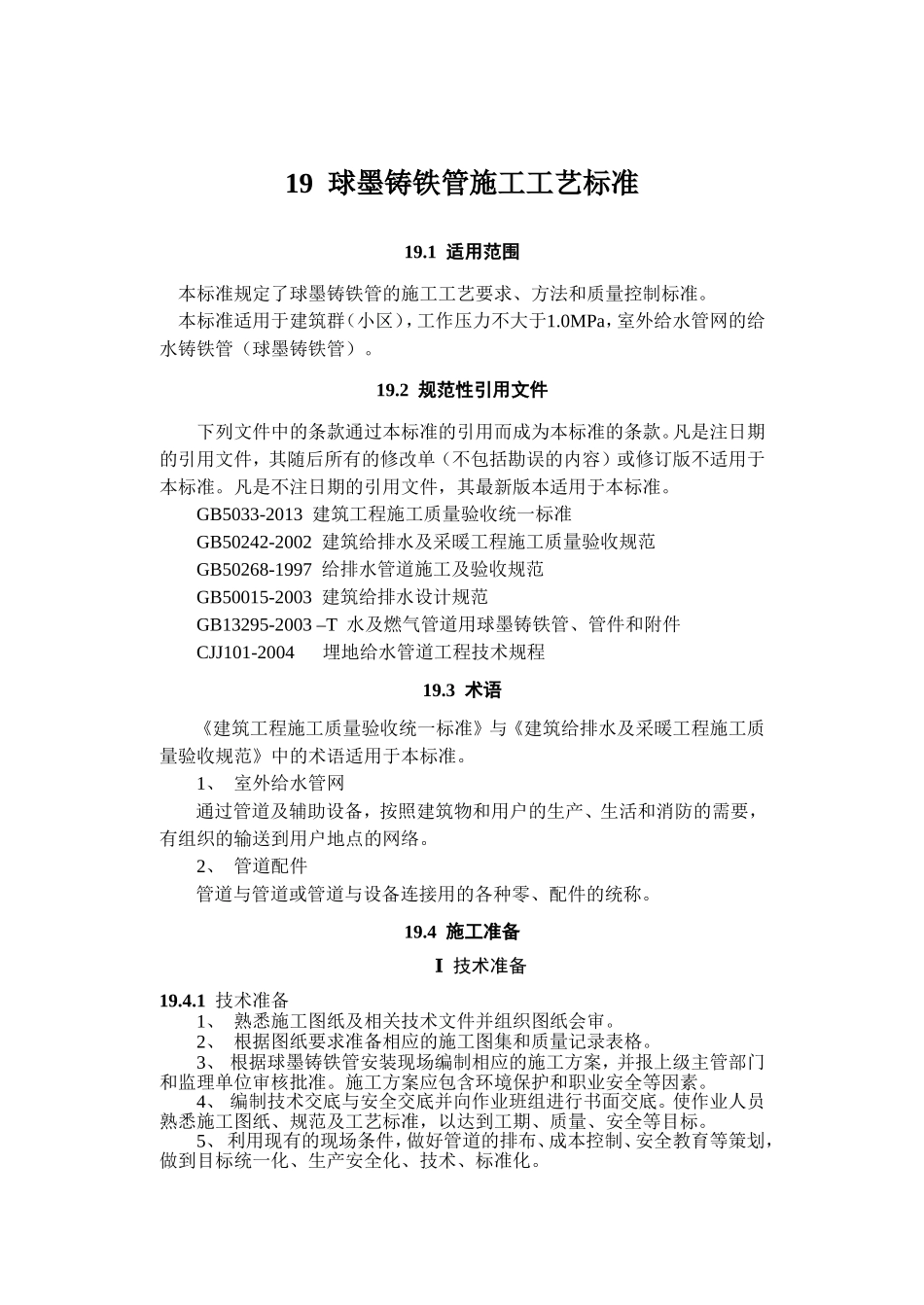

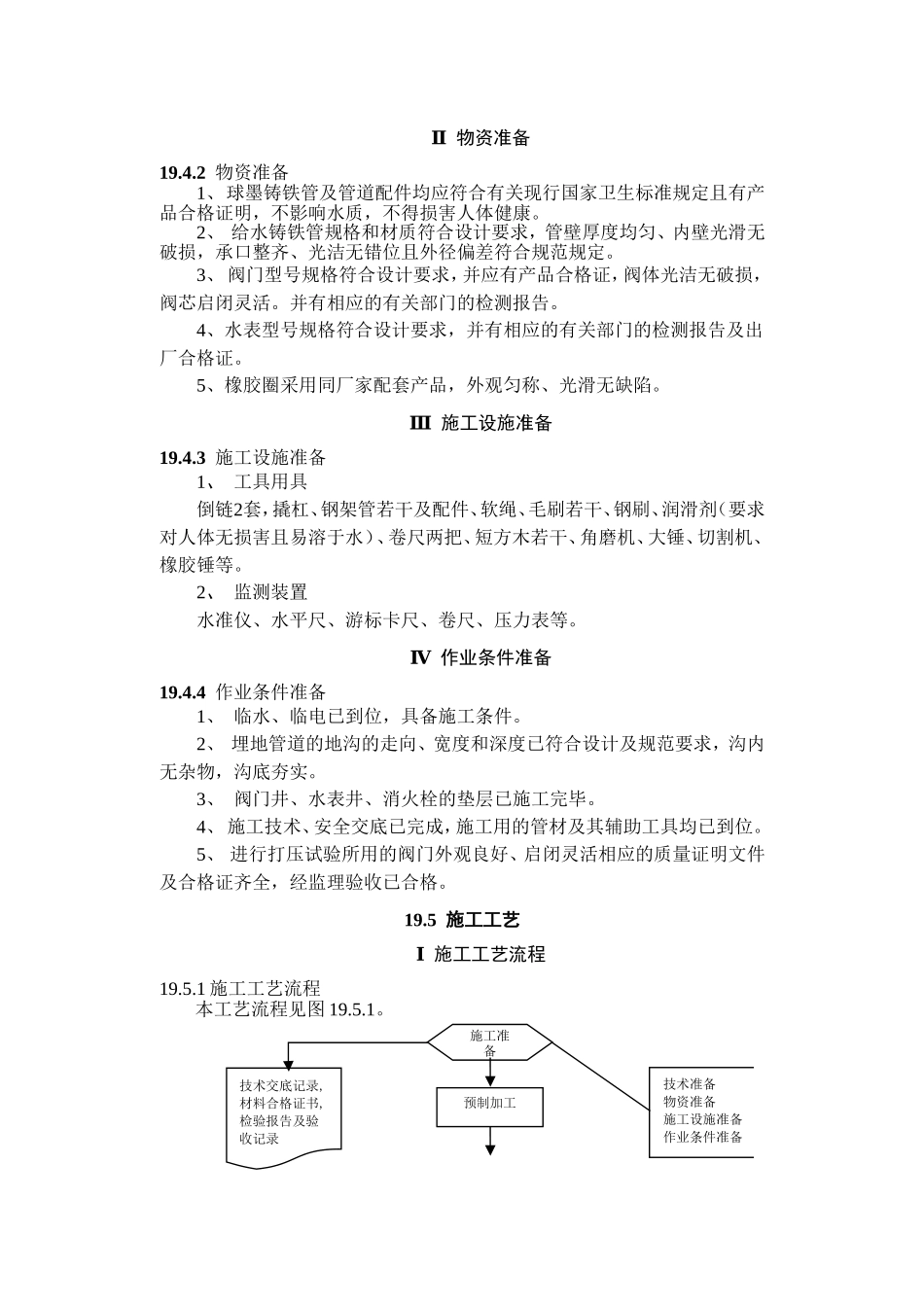

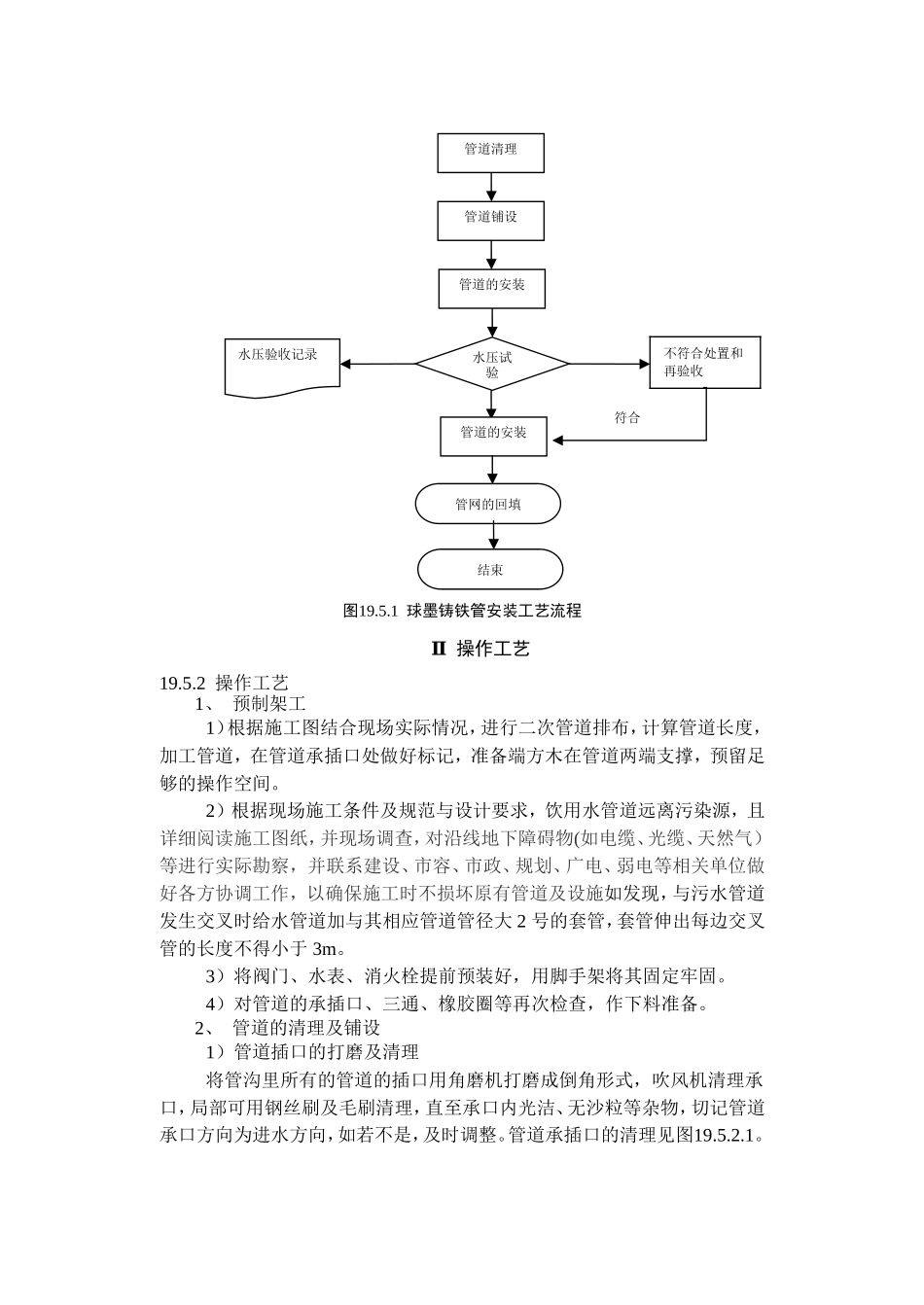

19球墨铸铁管施工工艺标准19.1适用范围本标准规定了球墨铸铁管的施工工艺要求、方法和质量控制标准。本标准适用于建筑群（小区），工作压力不大于1.0MPa，室外给水管网的给水铸铁管（球墨铸铁管）。19.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。GB5033-2013建筑工程施工质量验收统一标准GB50242-2002建筑给排水及采暖工程施工质量验收规范GB50268-1997给排水管道施工及验收规范GB50015-2003建筑给排水设计规范GB13295-2003–T水及燃气管道用球墨铸铁管、管件和附件CJJ101-2004埋地给水管道工程技术规程19.3术语《建筑工程施工质量验收统一标准》与《建筑给排水及采暖工程施工质量验收规范》中的术语适用于本标准。1、室外给水管网通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用户地点的网络。2、管道配件管道与管道或管道与设备连接用的各种零、配件的统称。19.4施工准备Ⅰ技术准备19.4.1技术准备1、熟悉施工图纸及相关技术文件并组织图纸会审。2、根据图纸要求准备相应的施工图集和质量记录表格。3、根据球墨铸铁管安装现场编制相应的施工方案，并报上级主管部门和监理单位审核批准。施工方案应包含环境保护和职业安全等因素。4、编制技术交底与安全交底并向作业班组进行书面交底。使作业人员熟悉施工图纸、规范及工艺标准，以达到工期、质量、安全等目标。5、利用现有的现场条件，做好管道的排布、成本控制、安全教育等策划，做到目标统一化、生产安全化、技术、标准化。Ⅱ物资准备19.4.2物资准备1、球墨铸铁管及管道配件均应符合有关现行国家卫生标准规定且有产品合格证明，不影响水质，不得损害人体健康。2、给水铸铁管规格和材质符合设计要求，管壁厚度均匀、内壁光滑无破损，承口整齐、光洁无错位且外径偏差符合规范规定。3、阀门型号规格符合设计要求，并应有产品合格证，阀体光洁无破损，阀芯启闭灵活。并有相应的有关部门的检测报告。4、水表型号规格符合设计要求，并有相应的有关部门的检测报告及出厂合格证。5、橡胶圈采用同厂家配套产品，外观匀称、光滑无缺陷。Ⅲ施工设施准备19.4.3施工设施准备1、工具用具倒链2套，撬杠、钢架管若干及配件、软绳、毛刷若干、钢刷、润滑剂（要求对人体无损害且易溶于水）、卷尺两把、短方木若干、角磨机、大锤、切割机、橡胶锤等。2、监测装置水准仪、水平尺、游标卡尺、卷尺、压力表等。Ⅳ作业条件准备19.4.4作业条件准备1、临水、临电已到位，具备施工条件。2、埋地管道的地沟的走向、宽度和深度已符合设计及规范要求，沟内无杂物，沟底夯实。3、阀门井、水表井、消火栓的垫层已施工完毕。4、施工技术、安全交底已完成，施工用的管材及其辅助工具均已到位。5、进行打压试验所用的阀门外观良好、启闭灵活相应的质量证明文件及合格证齐全，经监理验收已合格。19.5施工工艺Ⅰ施工工艺流程19.5.1施工工艺流程本工艺流程见图19.5.1。施工准备技术交底记录,材料合格证书,检验报告及验收记录技术准备物资准备施工设施准备作业条件准备预制加工符合图19.5.1球墨铸铁管安装工艺流程Ⅱ操作工艺19.5.2操作工艺1、预制架工1）根据施工图结合现场实际情况，进行二次管道排布，计算管道长度，加工管道，在管道承插口处做好标记，准备端方木在管道两端支撑，预留足够的操作空间。2）根据现场施工条件及规范与设计要求，饮用水管道远离污染源，且详细阅读施工图纸，并现场调查，对沿线地下障碍物(如电缆、光缆、天然气）等进行实际勘察，并联系建设、市容、市政、规划、广电、弱电等相关单位做好各方协调工作，以确保施工时不损坏原有管道及设施如发现，与污水管道发生交叉时给水管道加与其相应管道管径大2号的套管，套管伸出每边交叉管的长度不得小于3m。3）将阀门、水表、消火栓提前预装好，用脚手架将其固定牢固。4）对管道的承插口、三通、橡胶圈等再次检查，作下料准备。2、管道的清理及铺设1）管道插口的打磨及清理将管沟里所有的管道...
