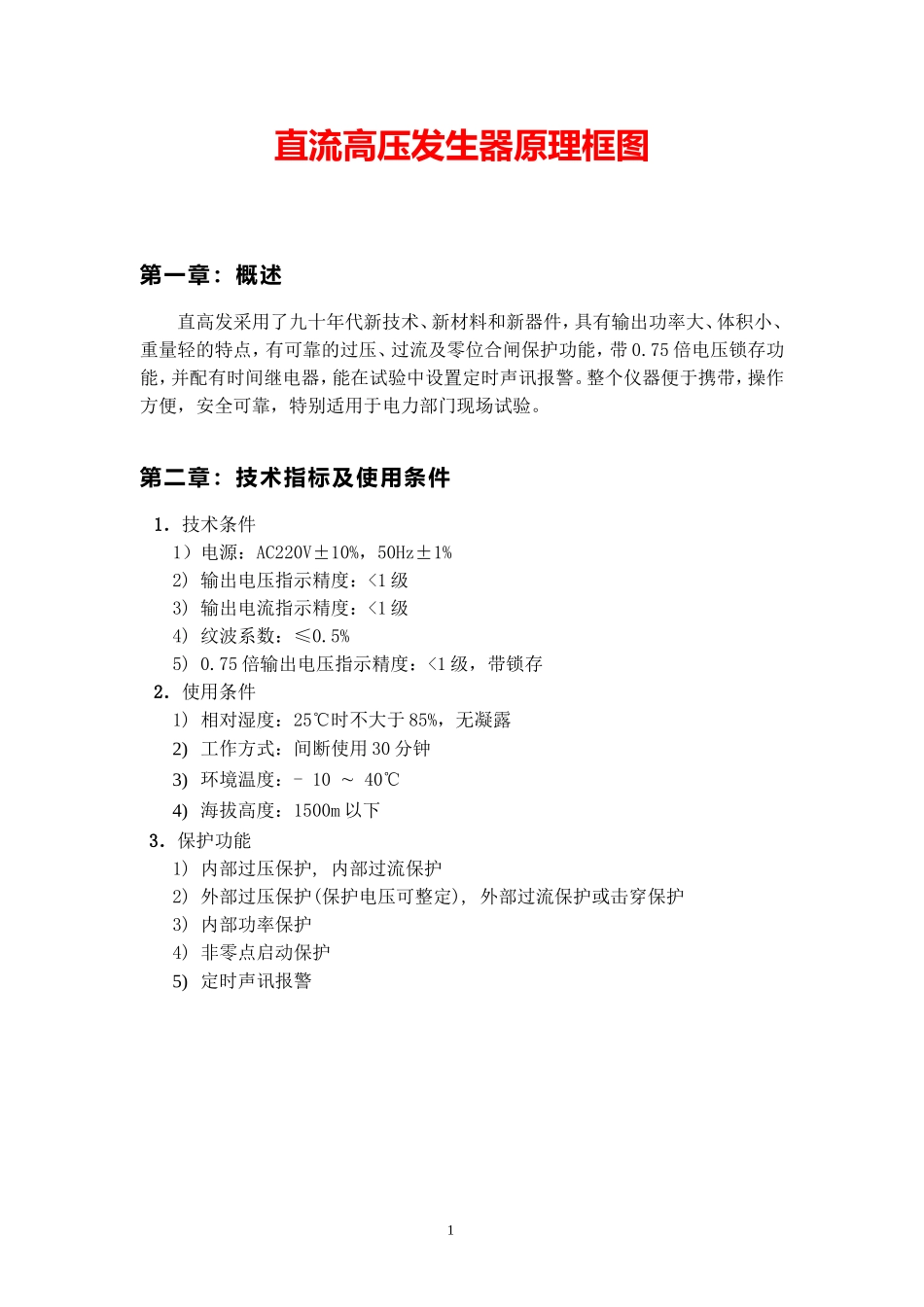

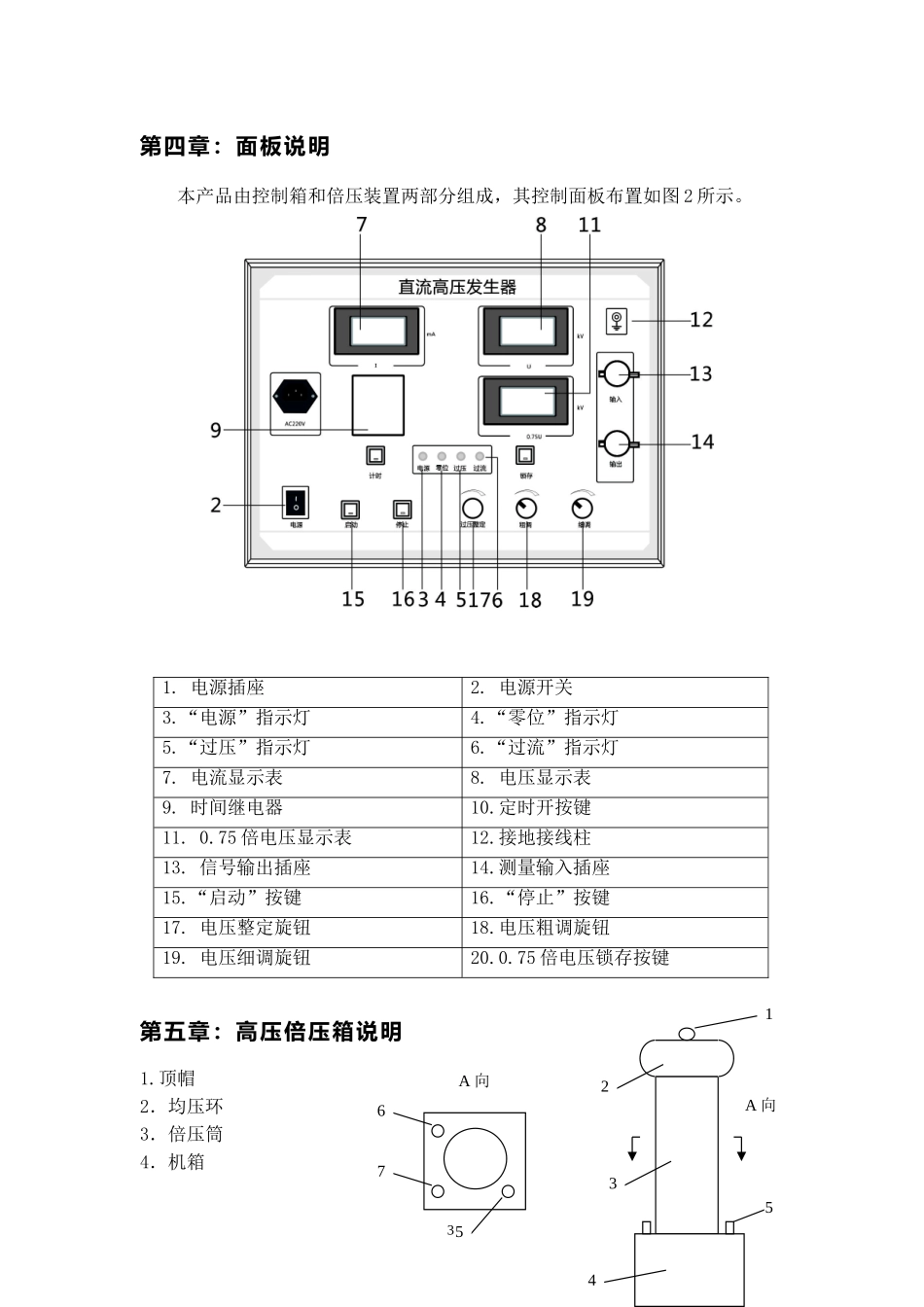

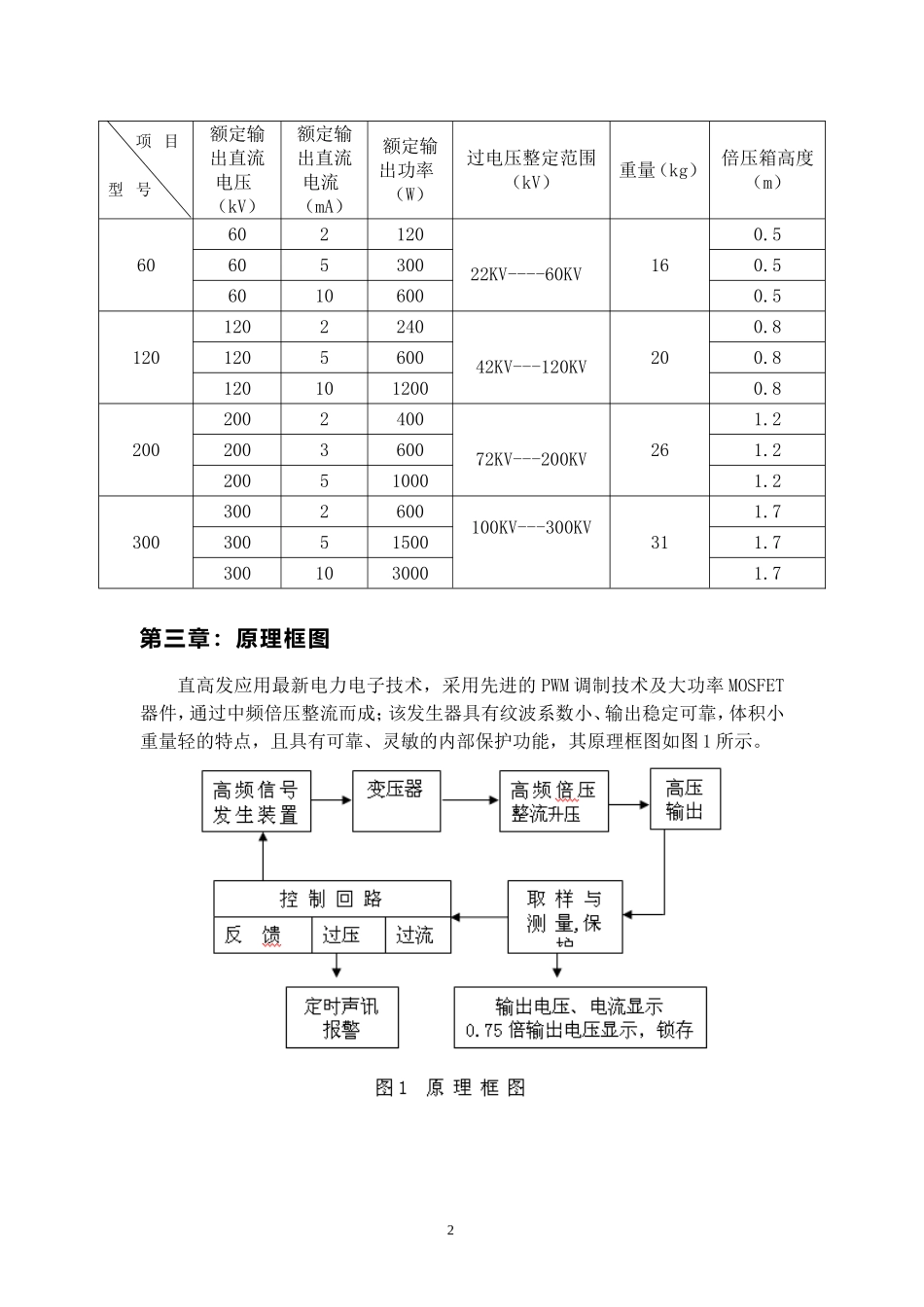

直流高压发生器原理框图第一章：概述直高发采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。第二章：技术指标及使用条件1．技术条件1）电源：AC220V±10%，50Hz±1%2)输出电压指示精度：<1级3)输出电流指示精度：<1级4)纹波系数：≤0.5%5)0.75倍输出电压指示精度：<1级，带锁存2．使用条件1)相对湿度：25℃时不大于85%，无凝露2)工作方式：间断使用30分钟3)环境温度：-1040℃4)海拔高度：1500m以下3．保护功能1)内部过压保护,内部过流保护2)外部过压保护(保护电压可整定),外部过流保护或击穿保护3)内部功率保护4)非零点启动保护5)定时声讯报警1额定输出直流电压（kV）额定输出直流电流（mA）额定输出功率（W）过电压整定范围（kV）重量（kg）倍压箱高度（m）6060212022KV----60KV160.56053000.560106000.5120120224042KV---120KV200.812056000.81201012000.8200200240072KV---200KV261.220036001.2200510001.23003002600100KV---300KV311.7300515001.73001030001.7第三章：原理框图直高发应用最新电力电子技术，采用先进的PWM调制技术及大功率MOSFET器件，通过中频倍压整流而成；该发生器具有纹波系数小、输出稳定可靠，体积小重量轻的特点，且具有可靠、灵敏的内部保护功能，其原理框图如图1所示。2项目型号第四章：面板说明本产品由控制箱和倍压装置两部分组成，其控制面板布置如图2所示。1.电源插座2.电源开关3.“电源”指示灯4.“零位”指示灯5.“过压”指示灯6.“过流”指示灯7.电流显示表8.电压显示表9.时间继电器10.定时开按键11.0.75倍电压显示表12.接地接线柱13.信号输出插座14.测量输入插座15.“启动”按键16.“停止”按键17.电压整定旋钮18.电压粗调旋钮19.电压细调旋钮20.0.75倍电压锁存按键第五章：高压倍压箱说明1.顶帽2．均压环3．倍压筒4．机箱3A向A向1234557685．接地柱6．信号输入插座7．测量输出插座第六章：操作方法及步骤1．操作前准备将控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用专用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍压筒应无凝露现象；用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。2．水阻的安装说明1）在每次试验前将水阻有气孔一端拧开，将水加至淹没导电杆2/3以上，有气孔的一端朝上。2）试验完毕后将水倒掉，待下次试验前重新灌入。3．电压整定值校准1）插上电源线，打开控制箱电源开关2，电压显示表8及电流显示表7,以及0.75倍电压显示表11显示均为零值。2）将电压整定按扭17顺时针旋到底,电压粗调旋钮18及电压细调旋钮19反时针旋转至零位，零位指示灯4亮。3)轻按“启动”按键15，“电源”指示灯3（红色）亮。如按“启动”按键15，红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮18和细调旋钮19反时针旋到零位,红色指示灯3亮。4)顺时针旋转电压粗调旋钮18，当电压接近所需电压值时，再旋转电压细调旋钮19至所需电压为止，这时电压显示值单位为kV，电流显示值单位为mA。5)反时针调节电压整定旋钮17，使高压关断，此时红色指示灯3灭，“过压”指示灯5亮。明此时仪器按所要求的输出电压整定，即输出到达所需电压值时自动切断高压，过电压保护。如整定旋钮不调整，每次电压值只能升到整定电压值。如需电压升到额定值，则必须将过压整定旋钮顺时针调至最大。4．测试（1）在高压输出端子和地接线柱之间接入试品。（2）打开电源开关2，轻按“启动”按键15，“电源”指示灯3（红色）亮，缓慢调节电压粗调旋钮18和电压细调旋钮19进行测试。测试时电压显示表8指示试验电压值，单位为kV；0.75倍电压显示表11指示试验电压值的475％，单位位kV；电流显示表7指示试验电流值，单位为mA。（3）在试品测试过程中按下0.75倍电压显示锁存按键20，则0.75倍电压显示表11显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。（4）在...
