第十二章 透视图VIP免费

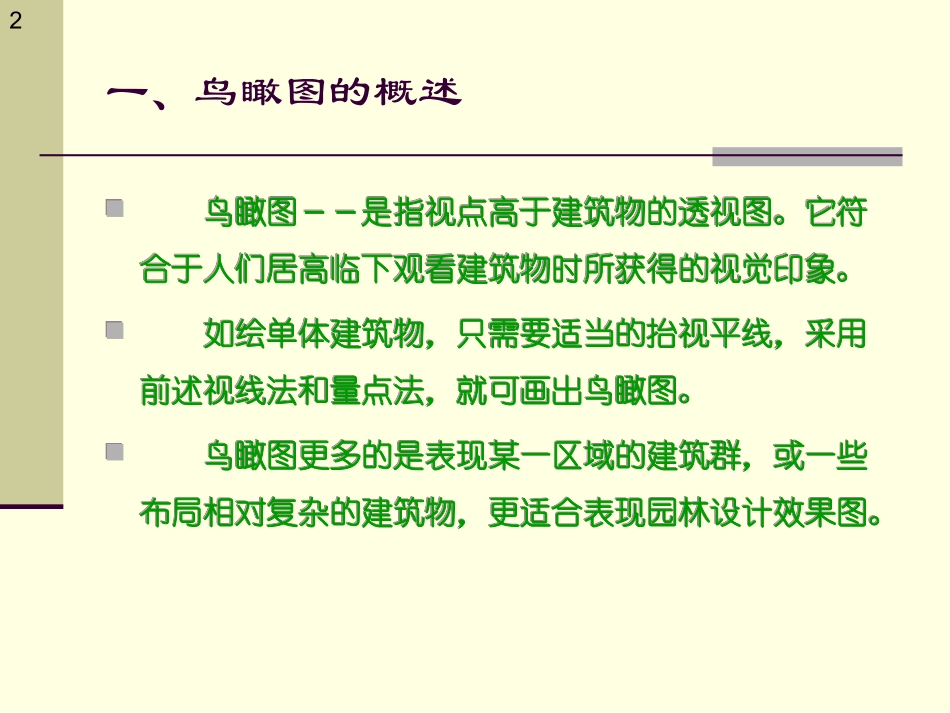

第十二章透视图第四节鸟瞰图的画法1一、鸟瞰图的概述鸟瞰图－－是指视点高于建筑物的透视图。它符合于人们居高临下观看建筑物时所获得的视觉印象。如绘单体建筑物，只需要适当的抬视平线，采用前述视线法和量点法，就可画出鸟瞰图。鸟瞰图更多的是表现某一区域的建筑群，或一些布局相对复杂的建筑物，更适合表现园林设计效果图。鸟瞰图－－是指视点高于建筑物的透视图。它符合于人们居高临下观看建筑物时所获得的视觉印象。如绘单体建筑物，只需要适当的抬视平线，采用前述视线法和量点法，就可画出鸟瞰图。鸟瞰图更多的是表现某一区域的建筑群，或一些布局相对复杂的建筑物，更适合表现园林设计效果图。23网格法程序：在原图上画正方形网格在画面上求得网格的透视椐平面图中建筑物位置定出透视位置画出透视平面图求各部分的透视高度4二、一点透视网格的画法二、一点透视网格的画法1、在画面上，按选定视高，画出基线gg和视平线hh，在hh上确定心点S0和距点D;在gg上按格线宽度定出垂直画面的格线的迹点1、2、3……等，连接1S0、2S0、3S0……,即为画面垂直格线的透视。5gghhs012345678910D11126三、一点透视实例已知：一局部环境的平、立面图（如下示），请用网格法作此局部环境的一点透视图7ggpp1234567891011128作图步骤1、首先在总平面图上，选定位置适当的画面PP，再按选定的宽度画上正方形网格，使其中一组网格线平行于画面，另一组垂直于画面。3、概据选定的视距，在心点的一侧，写出距点D，连线10D就是对角线的透视，它与2S0、3S0、4S0……，纵向格线相交，由这些交点作gg的平行线的透视，从而得出网格的一点透视。2、在画面上，按选定视高，画出基线gg和视平线hh，在hh上确定心点S0，在gg上按格线宽度定出垂直画面的格线的迹点1、2、3……等，连接1S0、2S0、3S0……,即为画面垂直格线的透视。9gghhs012345678910D1112112、概据选定的视距，在心点的一侧，求出距点D，连线10D就是对角线的透视，它与2S0、3S0、4S0……，纵向格线相交，由这些交点作gg的平行线的透视，从而得出网格的一点透视。4、根据总平面图中，建筑物和道路在方格网上的位置，凭目估尽可能准确地写出它们在透视网格中的位置，画出整个建筑群的透视平面图。5、画每个建筑物的高度，透视高度的量取有两种方法。（1）利用真高线：在1点处树立真高线，在其上量取各建筑物某一角点的高度，并和S0相连，再根据角点透视不求出建筑物的透视高度。（2）如墙角线a0A0，其真实高度相当于1.2格的宽度，则在透视图中，于a0处作水平线，与相邻线交于c0d0两点，c0d0即a0处1格的透视高度，于是在a0处的铅垂线上取a0A0＝1.2×C0D0,即得墙角线aA透视，12
