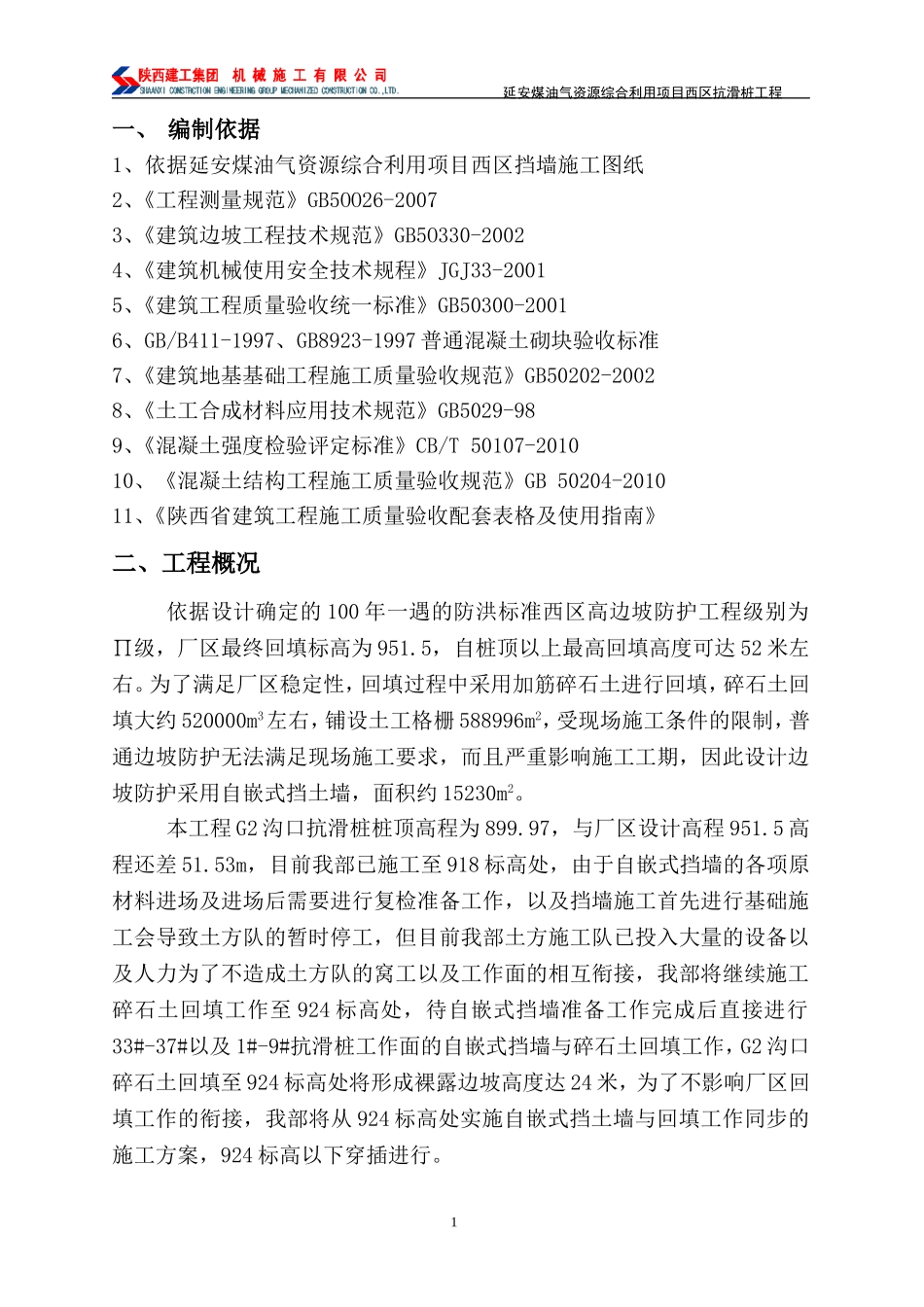

延安煤油气资源综合利用项目西区抗滑桩工程一、编制依据1、依据延安煤油气资源综合利用项目西区挡墙施工图纸2、《工程测量规范》GB5OO26-20073、《建筑边坡工程技术规范》GB5O330-20024、《建筑机械使用安全技术规程》JGJ33-20015、《建筑工程质量验收统一标准》GB50300-20016、GB/B411-1997、GB8923-1997普通混凝土砌块验收标准7、《建筑地基基础工程施工质量验收规范》GB50202-20028、《土工合成材料应用技术规范》GB5029-989、《混凝土强度检验评定标准》CB/T50107-201010、《混凝土结构工程施工质量验收规范》GB50204-201011、《陕西省建筑工程施工质量验收配套表格及使用指南》二、工程概况依据设计确定的100年一遇的防洪标准西区高边坡防护工程级别为∏级，厂区最终回填标高为951.5，自桩顶以上最高回填高度可达52米左右。为了满足厂区稳定性，回填过程中采用加筋碎石土进行回填，碎石土回填大约520000m3左右，铺设土工格栅588996m2，受现场施工条件的限制，普通边坡防护无法满足现场施工要求，而且严重影响施工工期，因此设计边坡防护采用自嵌式挡土墙，面积约15230m2。本工程G2沟口抗滑桩桩顶高程为899.97，与厂区设计高程951.5高程还差51.53m，目前我部已施工至918标高处，由于自嵌式挡墙的各项原材料进场及进场后需要进行复检准备工作，以及挡墙施工首先进行基础施工会导致土方队的暂时停工，但目前我部土方施工队已投入大量的设备以及人力为了不造成土方队的窝工以及工作面的相互衔接，我部将继续施工碎石土回填工作至924标高处，待自嵌式挡墙准备工作完成后直接进行33#-37#以及1#-9#抗滑桩工作面的自嵌式挡墙与碎石土回填工作，G2沟口碎石土回填至924标高处将形成裸露边坡高度达24米，为了不影响厂区回填工作的衔接，我部将从924标高处实施自嵌式挡土墙与回填工作同步的施工方案，924标高以下穿插进行。1延安煤油气资源综合利用项目西区抗滑桩工程三、工程结构特征自嵌式挡土墙是加筋结构也是组合重力式结构，依靠自嵌块自身的结构和其后土工格栅复合土体重量以达到稳定的目的。此结构施工无需砂浆施工，依靠块与块之间嵌固作用、墙身重量和加筋土重量来防止滑动和倾覆失稳，并且自嵌式挡土块属于柔性结构，能适应填土的较大变形，充分发挥墙、土工格栅，填土的协同作用，相对混凝土以及干砌块而言自嵌块重量较轻对基础承载要求较低。四、施工准备1、组织学习和审查图纸，核对平面尺寸及原地面标高，了解工程结构形式、特点和质量要求，明确各个专业工序间的衔接配合，编制施工工艺，并向施工人员层层进行施工技术交底。2、组织项目管理人员、技术人员及施工人员进场。3、组织原材料及施工机械、测量仪器进场。4、对所有投入施工现场的机械及配套设施进行检修，配置试运转，确保运转正常。5、完成现场文明施工、环境保护、安全宣传等方面布设工作。6、主要施工机械及人员配备情况如下:项目部管理人员一览表序号名称人数姓名1项目总工1赵文军2技术负责1毕晓鹏3测量负责2刘仁和、王涛4施工员3张询、马晓金、闫余良5质检员1强屹力6安全员2马超、郭晨曦7资料员2张堂丽、周凡2延安煤油气资源综合利用项目西区抗滑桩工程8试验员2党星、武金锁9机修工1陈高虎施工机械及各工种人员序号机械设备数量人员1挖掘机2台42自卸汽车10辆203油罐车1辆24洒水车1辆25振动压路机2台46作业人工30人测量仪器序号名称单位数量1GPS台12水准仪台23塔尺把445米、50米钢卷尺把55水平尺把36全站仪台17角度仪把1五、自嵌式挡墙施工流程图:3施工准备挡土墙基础开挖测量放样原材检验延安煤油气资源综合利用项目西区抗滑桩工程六、具体施工方法6.1、施工准备6.1.1、测量放样：根据业主提供的导线桩、水准基点，进行复测，复测结果经专业监理工程师批准后，进行施工放样，标出坡脚基础开挖线，测量工作完成后上报监理及业主进行复检，合格后方可进行下道工序施工。6.1.2、自嵌块进场后卸车进行集中堆放，根据现场工作面的需要进行二次倒运工作。6.1.3、作业回填施工区域进行压实度复查工作，检查基础压实是否达到设计要求，并检查边坡处是否稳定，如有质量隐患及时处理，上报监理经检验合格后方可进行下...
