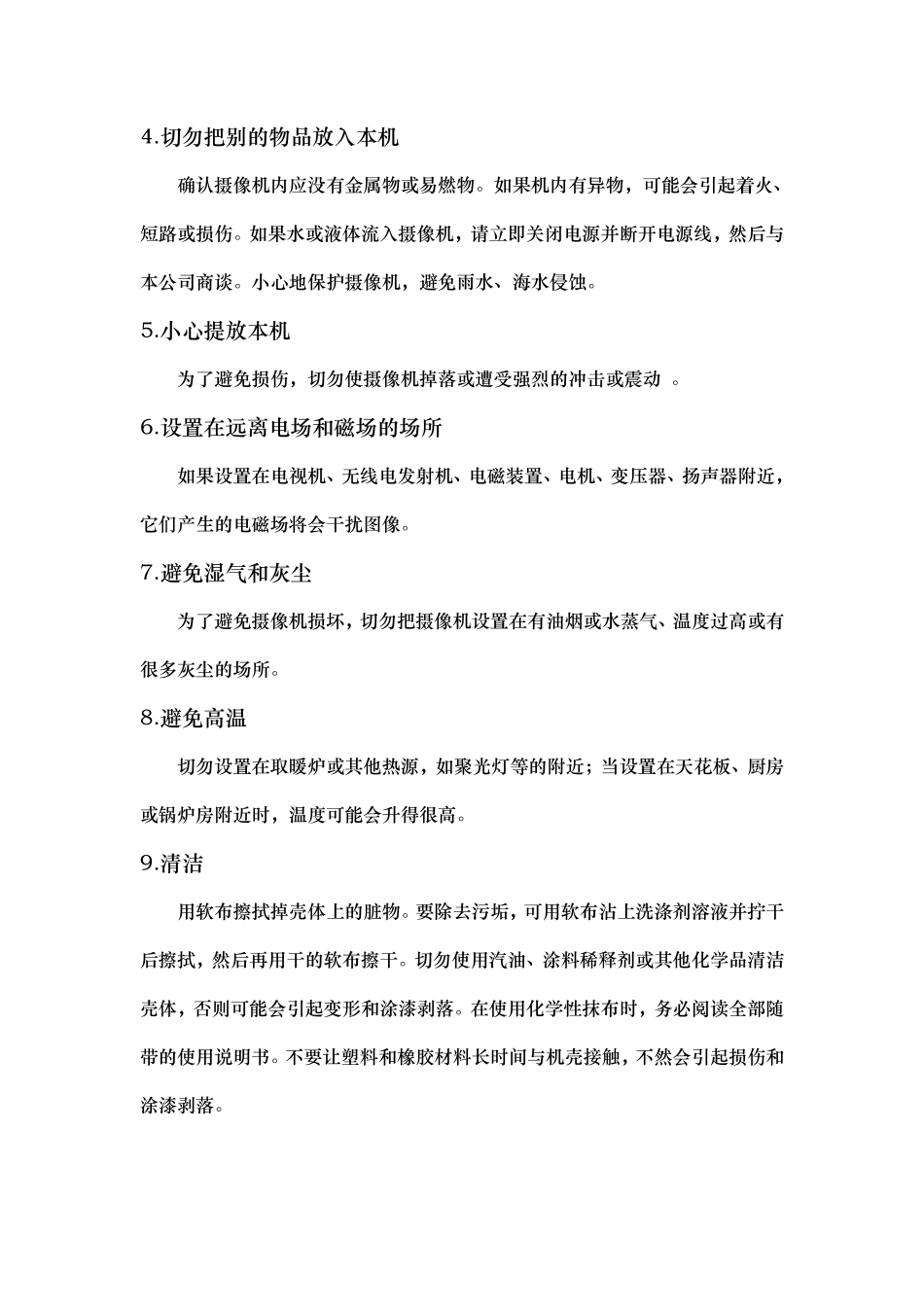

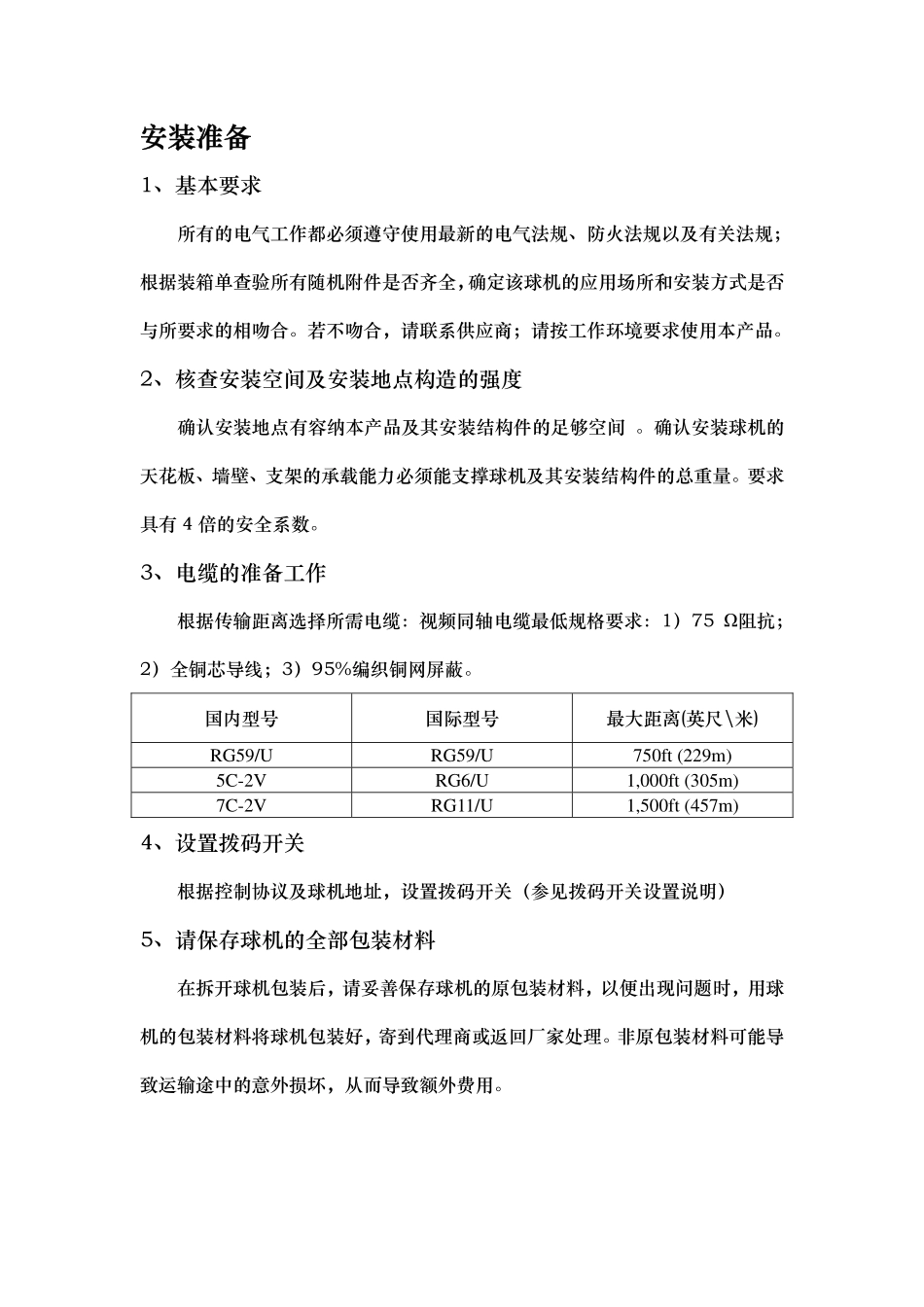

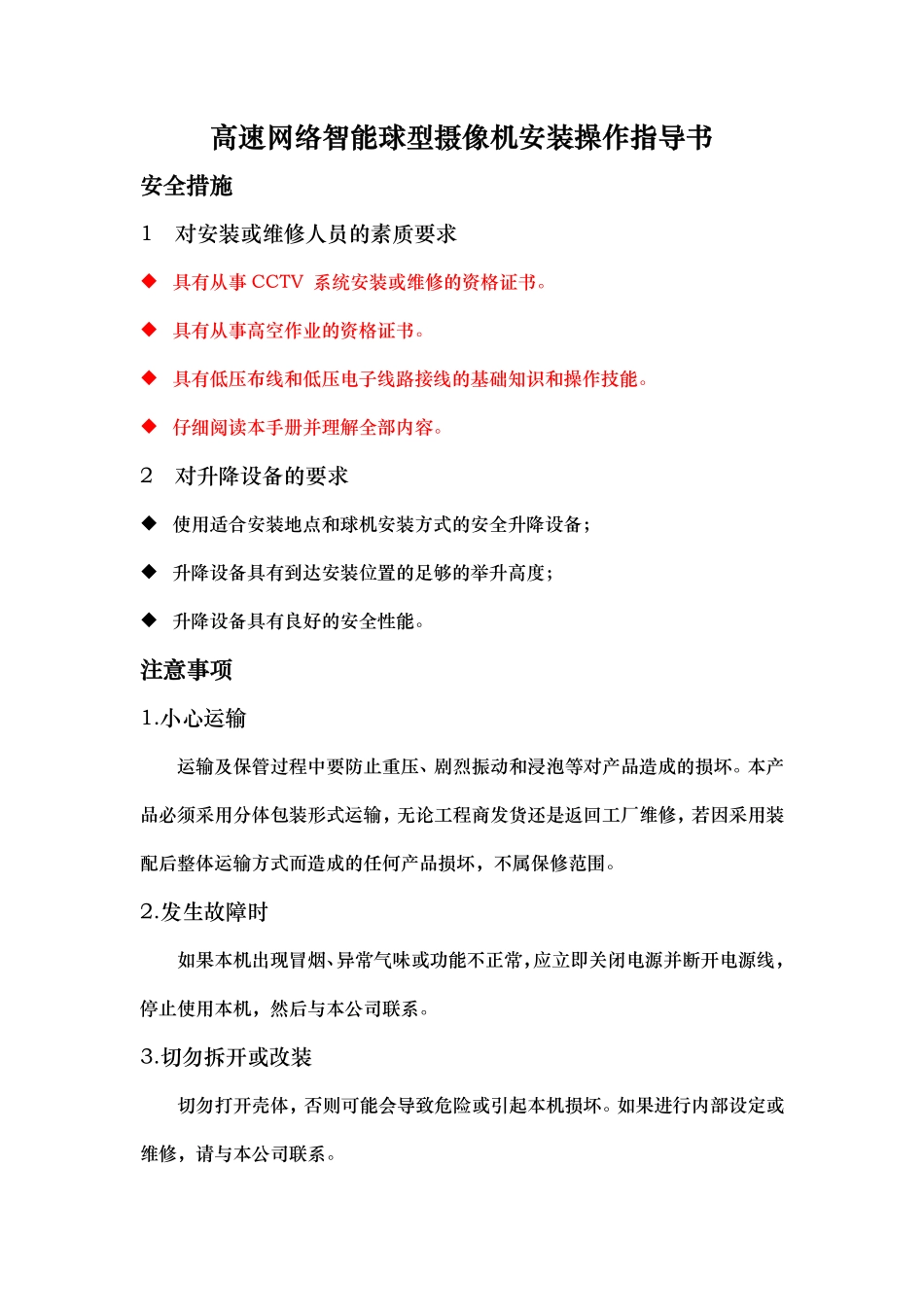

高速网络智能球型摄像机安装操作指导书安全措施1对安装或维修人员的素质要求�具有从事CCTV系统安装或维修的资格证书。�具有从事高空作业的资格证书。�具有低压布线和低压电子线路接线的基础知识和操作技能。�仔细阅读本手册并理解全部内容。2对升降设备的要求�使用适合安装地点和球机安装方式的安全升降设备；�升降设备具有到达安装位置的足够的举升高度；�升降设备具有良好的安全性能。注意事项1.小心运输运输及保管过程中要防止重压、剧烈振动和浸泡等对产品造成的损坏。本产品必须采用分体包装形式运输，无论工程商发货还是返回工厂维修，若因采用装配后整体运输方式而造成的任何产品损坏，不属保修范围。2.发生故障时如果本机出现冒烟、异常气味或功能不正常，应立即关闭电源并断开电源线，停止使用本机，然后与本公司联系。3.切勿拆开或改装切勿打开壳体，否则可能会导致危险或引起本机损坏。如果进行内部设定或维修，请与本公司联系。4.切勿把别的物品放入本机确认摄像机内应没有金属物或易燃物。如果机内有异物，可能会引起着火、短路或损伤。如果水或液体流入摄像机，请立即关闭电源并断开电源线，然后与本公司商谈。小心地保护摄像机，避免雨水、海水侵蚀。5.小心提放本机为了避免损伤，切勿使摄像机掉落或遭受强烈的冲击或震动。6.设置在远离电场和磁场的场所如果设置在电视机、无线电发射机、电磁装置、电机、变压器、扬声器附近，它们产生的电磁场将会干扰图像。7.避免湿气和灰尘为了避免摄像机损坏，切勿把摄像机设置在有油烟或水蒸气、温度过高或有很多灰尘的场所。8.避免高温切勿设置在取暖炉或其他热源，如聚光灯等的附近；当设置在天花板、厨房或锅炉房附近时，温度可能会升得很高。9.清洁用软布擦拭掉壳体上的脏物。要除去污垢，可用软布沾上洗涤剂溶液并拧干后擦拭，然后再用干的软布擦干。切勿使用汽油、涂料稀释剂或其他化学品清洁壳体，否则可能会引起变形和涂漆剥落。在使用化学性抹布时，务必阅读全部随带的使用说明书。不要让塑料和橡胶材料长时间与机壳接触，不然会引起损伤和涂漆剥落。安装准备1、基本要求所有的电气工作都必须遵守使用最新的电气法规、防火法规以及有关法规；根据装箱单查验所有随机附件是否齐全，确定该球机的应用场所和安装方式是否与所要求的相吻合。若不吻合，请联系供应商；请按工作环境要求使用本产品。2、核查安装空间及安装地点构造的强度确认安装地点有容纳本产品及其安装结构件的足够空间。确认安装球机的天花板、墙壁、支架的承载能力必须能支撑球机及其安装结构件的总重量。要求具有4倍的安全系数。3、电缆的准备工作根据传输距离选择所需电缆：视频同轴电缆最低规格要求：1）75Ω阻抗；2）全铜芯导线；3）95%编织铜网屏蔽。国内型号国际型号最大距离(英尺\米)RG59/URG59/U750ft(229m)5C-2VRG6/U1,000ft(305m)7C-2VRG11/U1,500ft(457m)4、设置拨码开关根据控制协议及球机地址，设置拨码开关（参见拨码开关设置说明）5、请保存球机的全部包装材料在拆开球机包装后，请妥善保存球机的原包装材料，以便出现问题时，用球机的包装材料将球机包装好，寄到代理商或返回厂家处理。非原包装材料可能导致运输途中的意外损坏，从而导致额外费用。安装方式指南一体化球型摄像机有以下三种主要的安装方式：⑴嵌入式安装⑵表面吸顶式安装⑶支架式安装支架式安装根据安装方式分为下列4种方式：①壁挂式②角装式③柱装式④吊装式支架式安装的球机可用于室内、室外环境。室外球机是在室内球机的上罩外增加了一层遮阳罩，同时在球机内增加了加热装置。室外球机的IP等级为IP66。支架式安装1、壁挂式图1壁挂式安装示意图壁挂式球机可用于室内、室外环境的硬质墙壁结构，具体安装步骤见第6-9页。2、角装式角装式球机可用于室内、室外环境的成90°夹角的硬质墙壁结构，具体见安装步骤第10-11页。3、柱装式柱装式球机可用于室内、室外环境的硬质柱状结构，具体见安装步骤第11-12页。4、吊装式图2角装式安装示意图图3柱装式安装示意图图4-a、无杆吊装安装示意图图4-b、直杆吊装安装示意图球型摄像机安装单元壁挂支架球机安装安装条件:壁挂...
