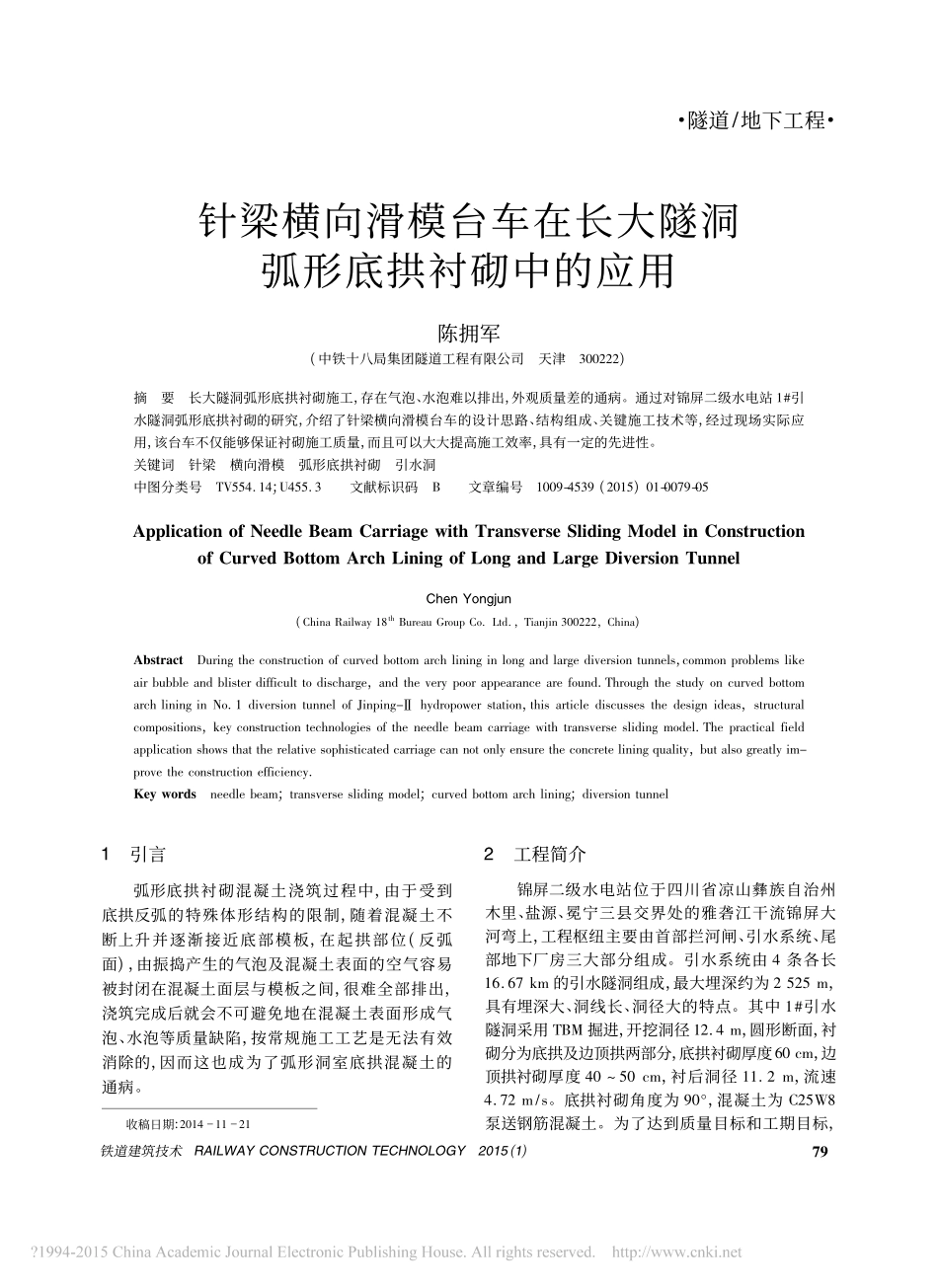

·隧道/地下工程·收稿日期:20141121针梁横向滑模台车在长大隧洞弧形底拱衬砌中的应用陈拥军(中铁十八局集团隧道工程有限公司天津300222)摘要长大隧洞弧形底拱衬砌施工，存在气泡、水泡难以排出，外观质量差的通病。通过对锦屏二级水电站1#引水隧洞弧形底拱衬砌的研究，介绍了针梁横向滑模台车的设计思路、结构组成、关键施工技术等，经过现场实际应用，该台车不仅能够保证衬砌施工质量，而且可以大大提高施工效率，具有一定的先进性。关键词针梁横向滑模弧形底拱衬砌引水洞中图分类号TV554．14;U455．3文献标识码B文章编号1009-4539(2015)01-0079-05ApplicationofNeedleBeamCarriagewithTransverseSlidingModelinConstructionofCurvedBottomArchLiningofLongandLargeDiversionTunnelChenYongjun(ChinaＲailway18thBureauGroupCo．Ltd．，Tianjin300222，China)AbstractDuringtheconstructionofcurvedbottomarchlininginlongandlargediversiontunnels，commonproblemslikeairbubbleandblisterdifficulttodischarge，andtheverypoorappearancearefound．ThroughthestudyoncurvedbottomarchlininginNo．1diversiontunnelofJinping-Ⅱhydropowerstation，thisarticlediscussesthedesignideas，structuralcompositions，keyconstructiontechnologiesoftheneedlebeamcarriagewithtransverseslidingmodel．Thepracticalfieldapplicationshowsthattherelativesophisticatedcarriagecannotonlyensuretheconcreteliningquality，butalsogreatlyim-provetheconstructionefficiency．Keywordsneedlebeam;transverseslidingmodel;curvedbottomarchlining;diversiontunnel1引言弧形底拱衬砌混凝土浇筑过程中，由于受到底拱反弧的特殊体形结构的限制，随着混凝土不断上升并逐渐接近底部模板，在起拱部位(反弧面)，由振捣产生的气泡及混凝土表面的空气容易被封闭在混凝土面层与模板之间，很难全部排出，浇筑完成后就会不可避免地在混凝土表面形成气泡、水泡等质量缺陷，按常规施工工艺是无法有效消除的，因而这也成为了弧形洞室底拱混凝土的通病。2工程简介锦屏二级水电站位于四川省凉山彝族自治州木里、盐源、冕宁三县交界处的雅砻江干流锦屏大河弯上，工程枢纽主要由首部拦河闸、引水系统、尾部地下厂房三大部分组成。引水系统由4条各长16．67km的引水隧洞组成，最大埋深约为2525m，具有埋深大、洞线长、洞径大的特点。其中1#引水隧洞采用TBM掘进，开挖洞径12．4m，圆形断面，衬砌分为底拱及边顶拱两部分，底拱衬砌厚度60cm，边顶拱衬砌厚度40～50cm，衬后洞径11．2m，流速4．72m/s。底拱衬砌角度为90°，混凝土为C25W8泵送钢筋混凝土。为了达到质量目标和工期目标，97铁道建筑技术ＲAILWAYCONSTＲUCTIONTECHNOLOGY2015(1)·隧道/地下工程·需要研制出一台既能解决弧形底拱混凝土质量通病又能满足快速施工要求的底拱施工设备。3方案选择3．1模板方案比较目前在圆形断面水工隧洞中广泛使用的底拱衬砌模板方案有全圆针梁模板、底拱整体模板、纵向滑模模板等，但普遍在施工中有一定的局限性，三种模板方案的比较情况见表1。表1圆形断面水工隧洞底拱模板方案比较序号衬砌模板主要特点适用隧洞情况1全圆针梁模板全断面一次浇筑混凝土，工序少，无纵向施工缝，但施工速度慢、混凝土浇筑质量差，且造成洞内交通复杂地质较好、小断面、短进尺2底拱整体模板一次浇筑底部混凝土，工序少，速度较快，但混凝土浇筑质量差，虽可通过翻模抹面解决，但机械化程度低，施工速度慢地质较差、大断面、短进尺3纵向滑模模板模板沿隧道纵向滑动，解决了混凝土表面质量通病，但需要提前施作牛腿，施工工艺复杂，模板易上浮，纵向平整度差地质较差、大断面、长进尺1#引水隧洞断面大、洞线长、地质条件复杂、衬砌质量标准高，上述几种方案在现场施工可操作性上都难以达到工程要求。全圆针梁模板不适用于长大且围岩地质差的隧洞;底拱整体模板采用翻模抹面工艺后可以解决部分质量问题，但劳动强度大，机械化程度低，不适用于长大隧洞;纵向滑模工艺复杂，费用高，整体线形控制难度大。因而既要快速、高效、安全地开展长大隧洞...
