复合型热敏电阻 MZ11-06E151-251RM 10D391VIP免费

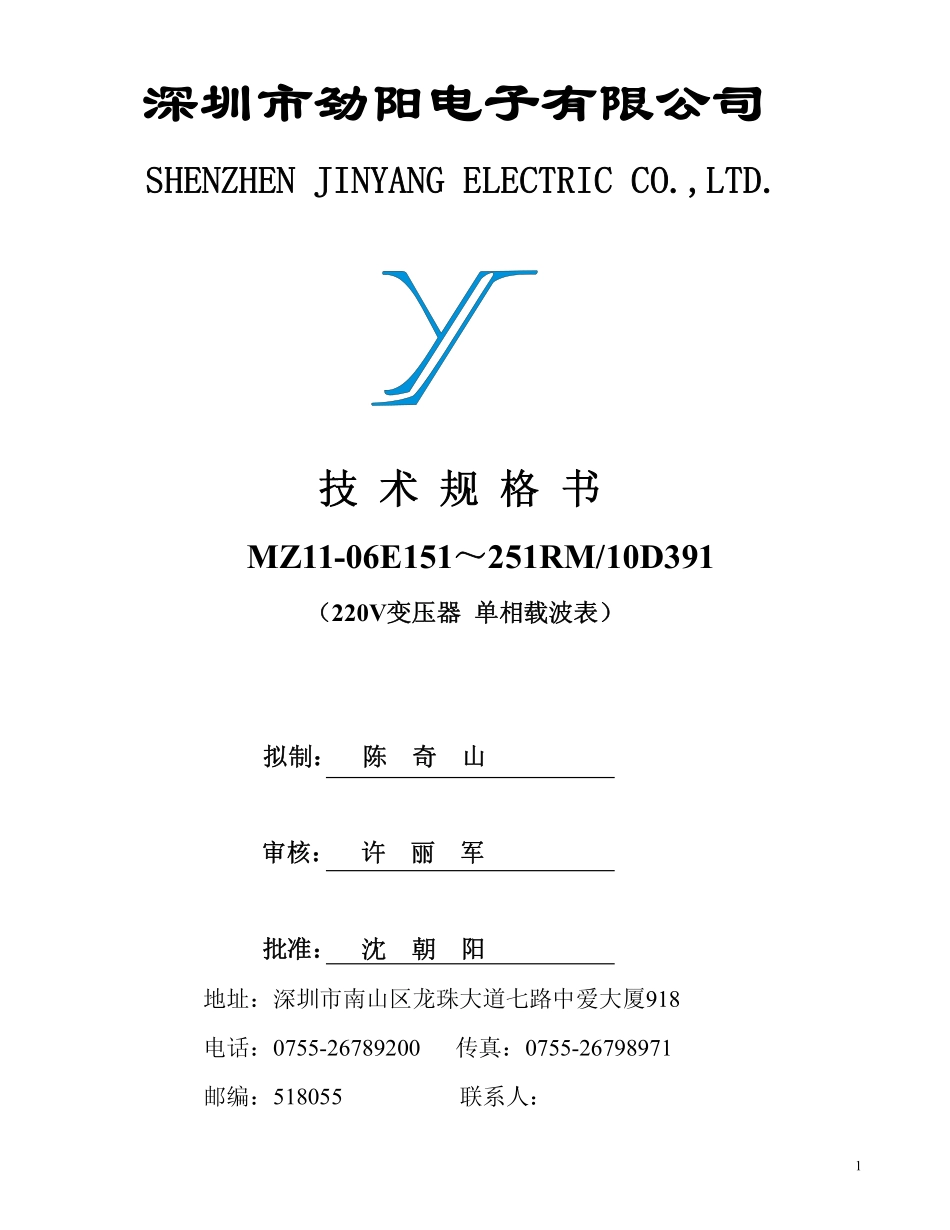

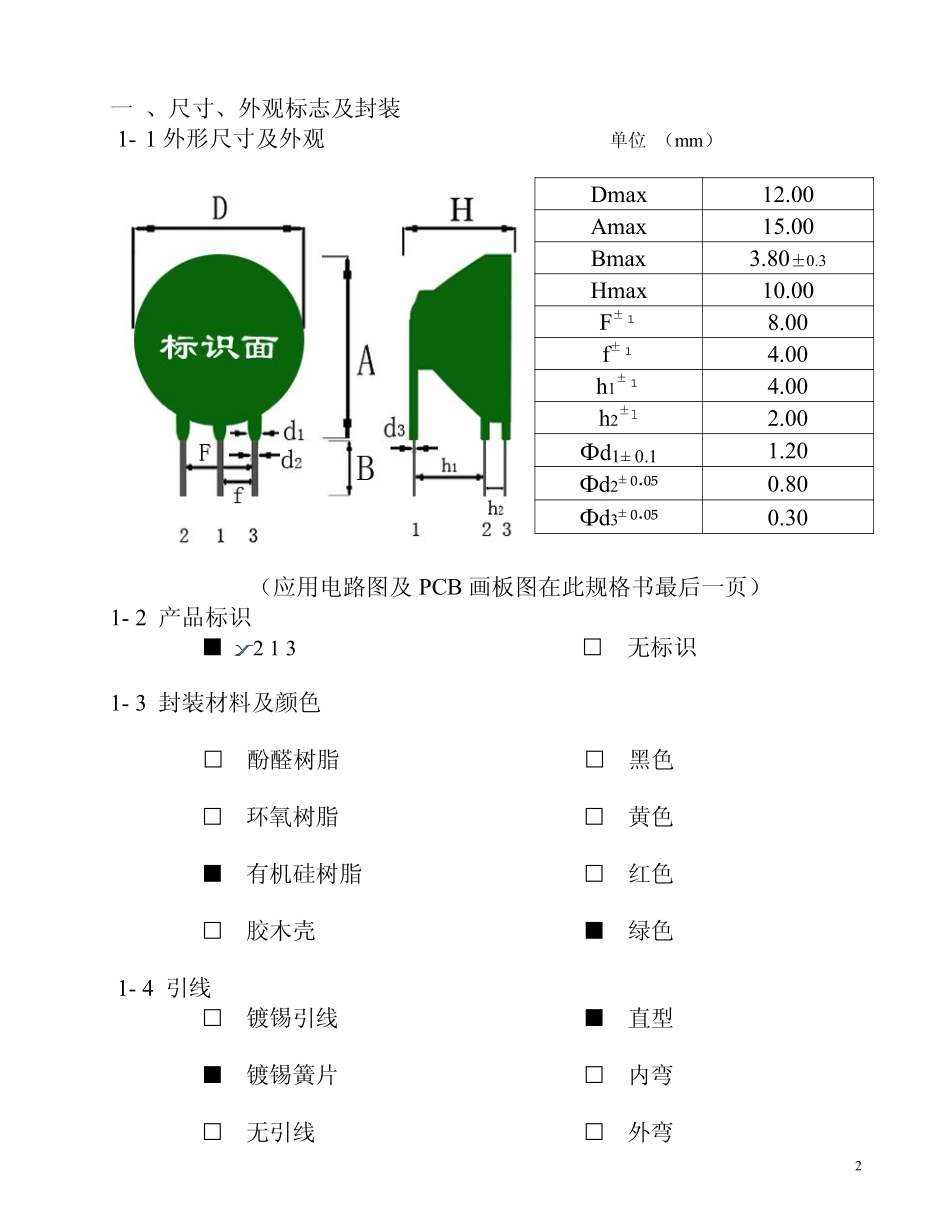

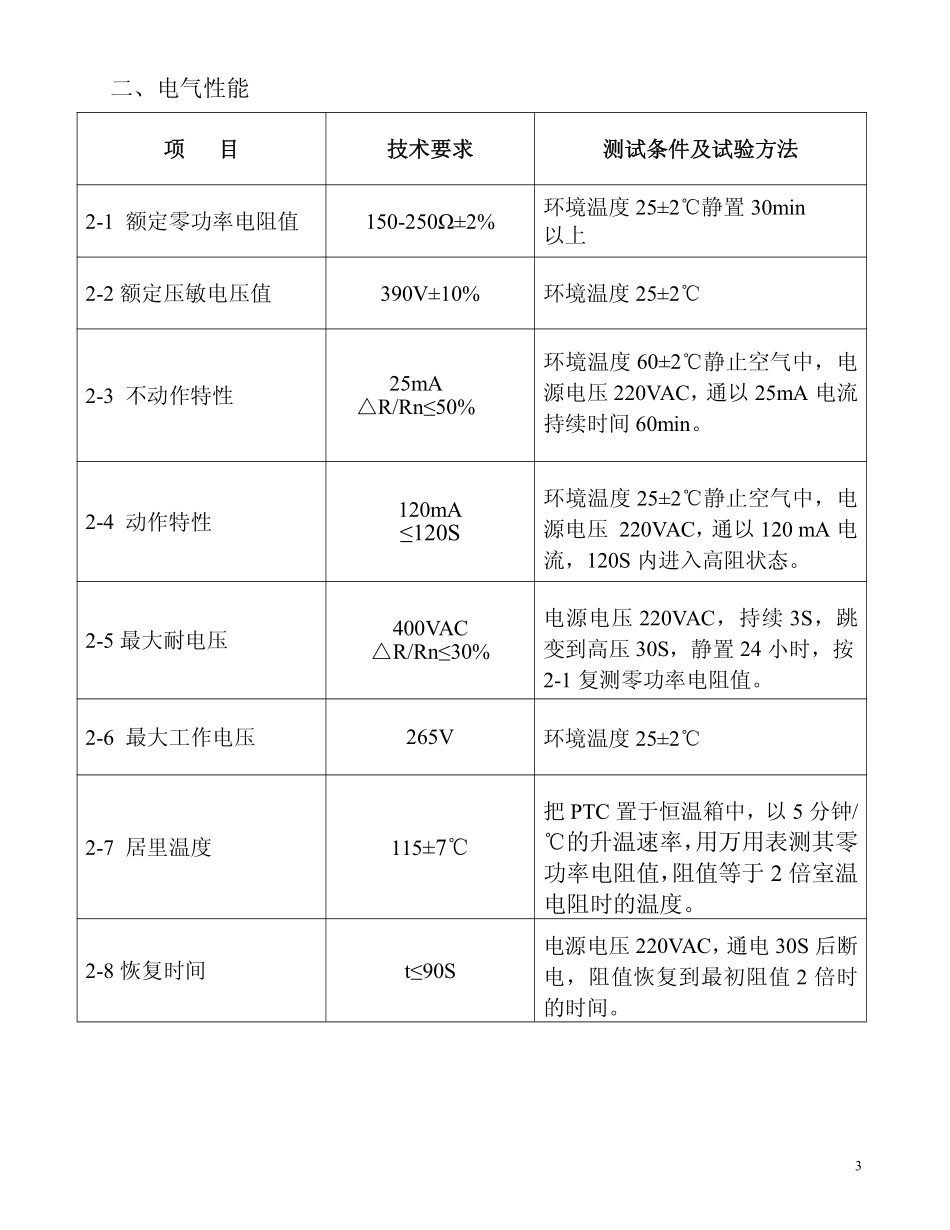

1深圳市劲阳电子有限公司SHENZHENJINYANGELECTRICCO.,LTD.技术规格书MZ11-06E151～251RM/10D391（220V变压器单相载波表）拟制：陈奇山审核：许丽军批准：沈朝阳地址：深圳市南山区龙珠大道七路中爱大厦918电话：0755-26789200传真：0755-26798971邮编：518055联系人：2一、尺寸、外观标志及封装1-1外形尺寸及外观单位（mm）（应用电路图及PCB画板图在此规格书最后一页）1-2产品标识213无标识1-3封装材料及颜色酚醛树脂黑色环氧树脂黄色有机硅树脂红色胶木壳绿色1-4引线镀锡引线直型镀锡簧片内弯无引线外弯Dmax12.00Amax15.00Bmax3.80±0.3Hmax10.00F±¹8.00f±¹4.00h1±¹4.00h2±12.00Фd1±0.11.20Фd2±⁰·⁰⁵0.80Фd3±⁰·⁰⁵0.303二、电气性能项目技术要求测试条件及试验方法2-1额定零功率电阻值150-250Ω±2%环境温度25±2℃静置30min以上2-2额定压敏电压值390V±10%环境温度25±2℃2-3不动作特性25mA△R/Rn≤50%环境温度60±2℃静止空气中，电源电压220VAC，通以25mA电流持续时间60min。2-4动作特性120mA≤120S环境温度25±2℃静止空气中，电源电压220VAC，通以120mA电流，120S内进入高阻状态。2-5最大耐电压400VAC△R/Rn≤30%电源电压220VAC，持续3S，跳变到高压30S，静置24小时，按2-1复测零功率电阻值。2-6最大工作电压265V环境温度25±2℃2-7居里温度115±7℃把PTC置于恒温箱中，以5分钟/℃的升温速率，用万用表测其零功率电阻值，阻值等于2倍室温电阻时的温度。2-8恢复时间t≤90S电源电压220VAC，通电30S后断电，阻值恢复到最初阻值2倍时的时间。4三、其他性能项目技术要求测试条件及试验方法3-1外观无明显气泡、针孔等缺陷；无任何降低使用性的可见性损伤；标志清晰耐久。目测3-2可焊性浸锡部分上锡均匀,上锡面积≥95%。根据GB2423-28试验Ta进行试验采用槽焊法，将引出端沾助焊剂后在235±5℃的锡液（Sn63·pb37）中浸入到距本体5mm处保持3-5秒钟。3-3耐焊接热试验前后阻值变化率△R/Rn≤20%根据GB2423-29试验Tb进行试验，在常温静置24小时后，按2-1测零功率电阻值。3-4引出端强度检验前后阻值变化率△R/Rn≤20%根据GB2423-29试验u进行试验，试验Ua，拉力10N，时间10S；试验Ub，弯曲900，拉力5N，连续两次；试验Uc，扭转1800，连续两次；在常温静置24小时，按2-1复测零功率电阻值。*Rn：最初的零功率电阻；Rf：测试后的零功率电阻；∆R=|Rf-Rn|5四、交收检验抽样方法按GB2828-87符合该规格书要求。项目ILAQL4-1外观、尺寸、II0.654-2额定零功率电阻II0.654-3动作特性II0.654-4可焊性S-32.5五、使用环境条件环境温度－40－70℃相对湿度≤95%大气压86－106Kpa振动频率10－50HZ加速度98m/S²贮存温度－40－85℃6六、应用电路图：七、PCB板画孔图及尺寸：适用于型号MZ11-06E151-251RM/10D391MZ11-06E201-401RM/10D391---
