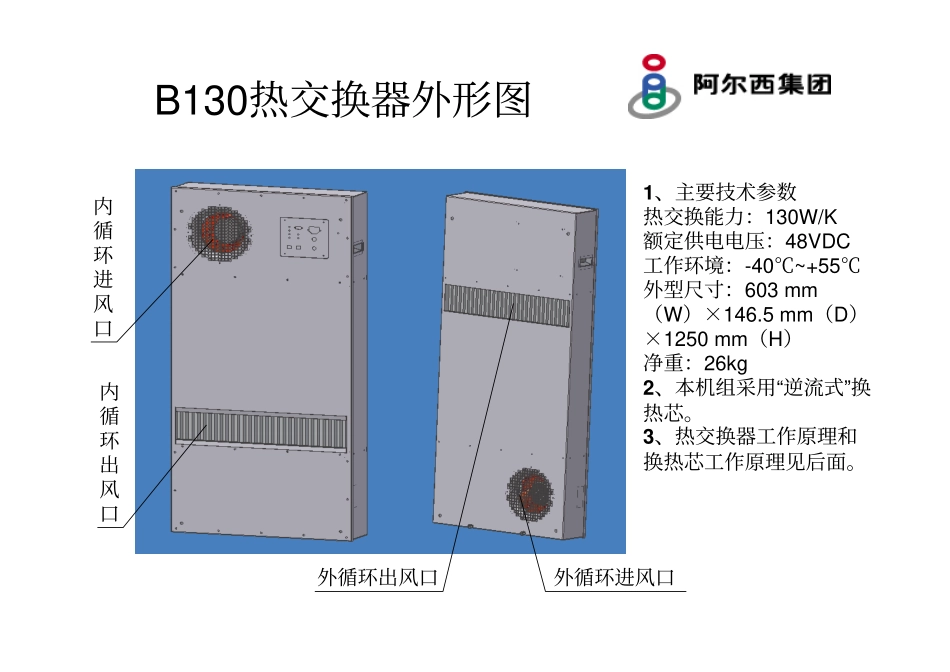

通讯机柜空调的解决方案•目前通常有三种解决方案•1、空气-空气热交换机组解决方案•2、重力热管热交换机组解决方案•3、自然冷却空调机组解决方案空气-空气热交换机组解决方案•根据换热原理的不同，此种热交换机组通常又分为逆流式热交换机组和叉流式热交换机组，下面分别以B130逆流式和W70叉流式为例，对空气-空气热交换机组的工作原理及特点、优点作一下介绍：B130热交换器外形图1、主要技术参数热交换能力：130W/K额定供电电压：48VDC工作环境：-40℃~+55℃外型尺寸：603mm（W）×146.5mm（D）×1250mm（H）净重：26kg2、本机组采用“逆流式”换热芯。3、热交换器工作原理和换热芯工作原理见后面。内循环进风口内循环出风口外循环出风口外循环进风口B130热交换器工作原理1、工作原理：B130热交换器采用了逆流式铝制换热芯体，在机柜内部温度高于环境温度时将热量散出。环境空气在换热芯体的外循环流动，有效的冷却了内循环空气，内循环空气和外循环空气各自独立地经过换热芯体，在换热的同时也避免了外界的灰尘和水气进入内循环气流带入机柜。2、件“6”电加热为可选件，当通讯机柜用于寒冷地区，冬天需要加热时，才选此件。逆流式换热芯工作原理工作原理内循环空气通过换热芯将热量传到外循环空气，而内循环空气与外循环空气相互独立地通过换热芯。W70热交换器外形图外循环进风外循环出风内循环进风内循环出风1、主要技术参数热交换能力：70W/K；额定供电电压：一路48VDC、一路220VAC工作环境：-40℃~+55℃外形尺寸：606mm（W）×470mm（D）×315mm（H）净重：32kg2、本机组采用“叉流式”换热芯。3、热交换器工作原理和换热芯工作原理见后面。W70热交换器工作原理图1、工作原理：W70热交换器采用了叉流式铝制换热芯体，在机柜内部温度高于环境温度时将热量散出。环境空气在换热芯体的外循环流动，有效的冷却了内循环空气，内循环空气和外循环空气各自独立地经过换热芯体，在换热的同时也避免了外界的灰尘和水气进入内循环气流带入机柜。2、件“6”电加热为可选件，当通讯机柜用于寒冷地区，冬天需要加热时，才选此件。叉流式换热芯工作原理工作原理内循环空气通过换热芯将热量传到外循环空气，而内循环空气与外循环空气相互独立地通过换热芯。空气-空气热交换机组解决方案的特点、优点•1、内外循环空气各自独立地经过换热器交换热量，可以有效地防止外界灰尘、水气进入电信机柜，保证机柜对温度、洁净度的要求。•2、与相同冷量的空调机组相比，运动部件少，可靠性高。•3、与相同冷量的空调机组相比，能效比更高，环保节能。换热器的能效比大约在5.2左右，大约是空调机组的2倍。•4、采用微电脑控制，可以实现远程监控。•5、通过对控制程序的优化，可以在保证制冷量的前提下有效地节能、降噪。•6、内外循环采用EC风机，可以调速、节能。•7、采用阿尔西自制换热芯，生产周期短，成本低，可靠性高。阿尔西自制换热芯简介•1、阿尔西公司在早期开发热交换机组的过程中，其核心部件“平板铝翅片空气换热器只能依赖进口，这个问题成为制约公司开拓户外机柜用热交换机组市场的主要障碍，为此，公司及时进行了该换热器的研发，建立起了自己的平板铝翅片空气换热器国产化生产线，大幅度降低了该部件的成本，同时大大降低了整机的成本，并缩短了整机产品的研发和生产周期，提高了产品竞争力。•2、阿尔西专门开发了独特波纹强化传热的换热器芯体，采用独特的结构设计方法，使该产品传热效率高、体积小、密封性好。阿尔西自制换热芯外形图阿尔西自制换热芯局部放大视图EC风机特点简介•1、各类风机能耗对比：EC风机是目前最节能的风机，采用直流电机、电磁换向方式及最先进的电机设计与结构设计，使这种风机具有体积小、运行可靠、节能等优点。代表当今最先进的风机技术。这种风机与常规风机相比，节能15%以上。•2、这种技术还可以根据机柜内温度情况，自动调节风机转速，从而达到节约能量、降低噪声的效果。能量消耗量(电压控制=100%)020406080100120速度%电压控制变频调速器EC-系统电压控制变频调速器EC-系统EC风机和直流外转子电机重力热管热交换机组解决方案•由于热管通过...
