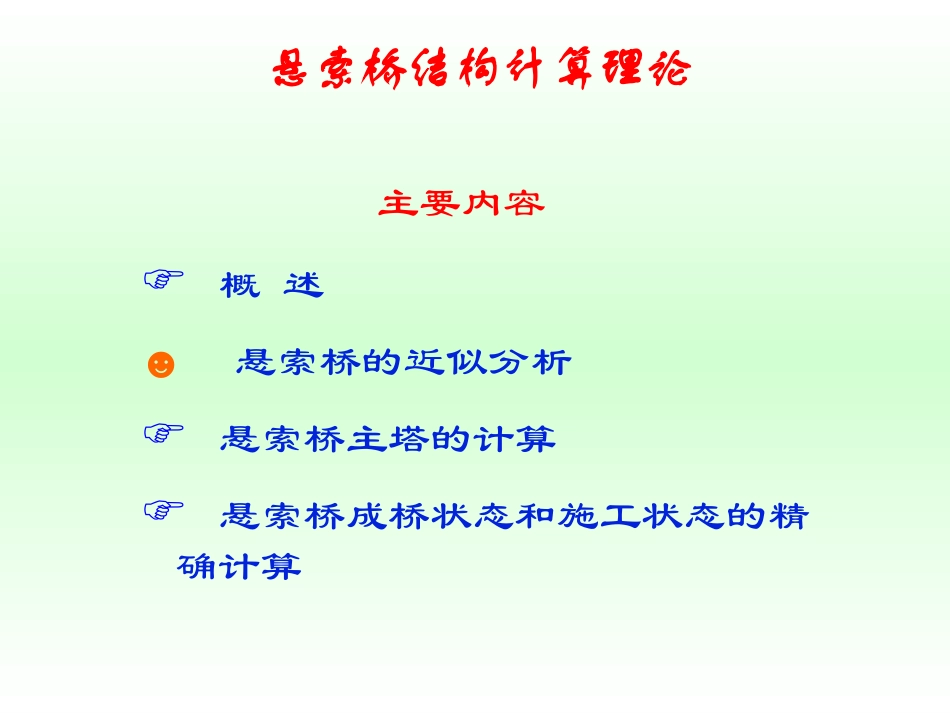

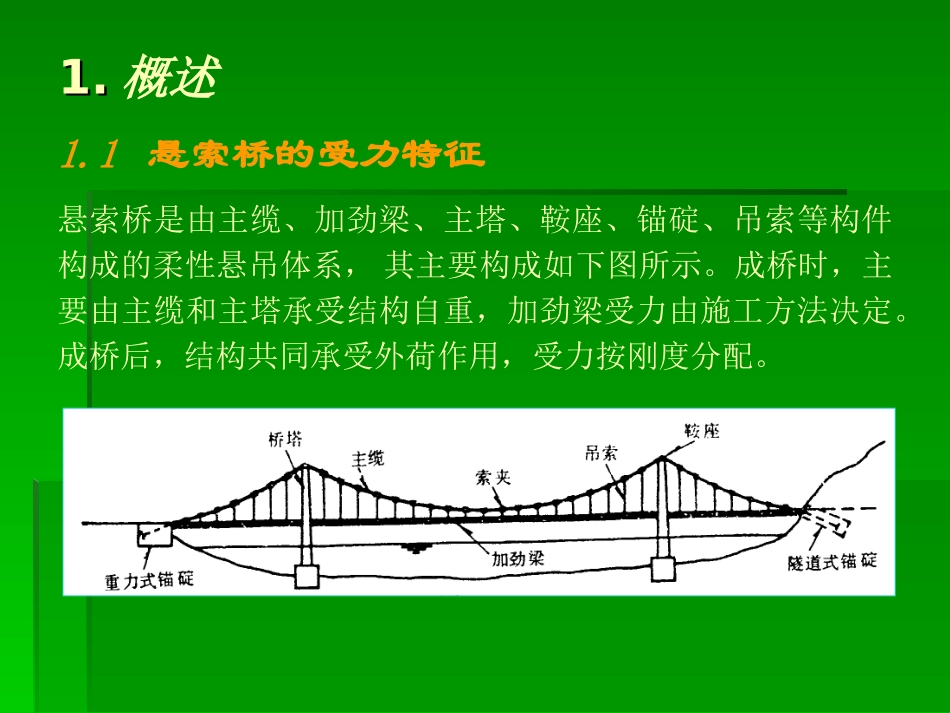

悬索桥结构计算理论悬索桥结构计算理论主要内容概述☻悬索桥的近似分析悬索桥主塔的计算悬索桥成桥状态和施工状态的精确计算1.1.概述1.1悬索桥的受力特征悬索桥是由主缆、加劲梁、主塔、鞍座、锚碇、吊索等构件构成的柔性悬吊体系，其主要构成如下图所示。成桥时，主要由主缆和主塔承受结构自重，加劲梁受力由施工方法决定。成桥后，结构共同承受外荷作用，受力按刚度分配。主缆是结构体系中的主要承重构件，受拉为主；主塔是悬索桥抵抗竖向荷载的主要承重构件，受压为主；加劲梁是悬索桥保证车辆行驶、提供结构刚度的二次结构，主要承受弯曲内力；吊索是将加劲梁自重、外荷载传递到主缆的传力构件，是连系加劲梁和主缆的纽带，受拉。锚碇是锚固主缆的结构，它将主缆中的拉力传递给地基。悬索桥各部分的作用1.1.概述(续)悬索桥计算理论的发展与悬索桥自身的发展有着密切联系早期，结构分析采用线弹性理论(由于桥跨小，索自重较轻，结构刚度主要由加劲梁提供。中期(1877),随着跨度的增加，梁的刚度相对降低,采用考虑位移影响的挠度理论。现代悬索桥分析采用有限位移理论的矩阵位移法。跨度不断增大的同时，加劲梁相对刚度不断减小，线性挠度理论引起的误差已不容忽略。因此，基于矩阵位移理论的有限元方法应运而生。应用有限位移理论的矩阵位移法，可综合考虑体系节点位移影响、轴力效应，把悬索桥结构非线性分析方法统一到一般非线性有限元法中，是目前普遍采用的方法。弹性理论弹性理论（（11）悬索为完全柔性，吊索沿跨密布；）悬索为完全柔性，吊索沿跨密布；（（22）悬索线性及座标受载后不变；）悬索线性及座标受载后不变；（（33）加劲梁悬挂于主缆，截面特点不变；仅有二期）加劲梁悬挂于主缆，截面特点不变；仅有二期恒载、活载、温度、风力等引起的内力。恒载、活载、温度、风力等引起的内力。计算结果：悬索内力及加劲梁弯距随跨计算结果：悬索内力及加劲梁弯距随跨经的增大而增大。经的增大而增大。几种计算理论的基本假定挠度理论挠度理论与弹性理论不同之处仅在于：考虑悬索竖向变与弹性理论不同之处仅在于：考虑悬索竖向变形对内力的影响（不考虑剪力变形、吊杆倾斜及伸形对内力的影响（不考虑剪力变形、吊杆倾斜及伸缩变形，影响较小）。缩变形，影响较小）。线性挠度理论：线性挠度理论：忽略挠度理论中活载引起的主缆忽略挠度理论中活载引起的主缆水平分力与竖向位移之间的非线性关系。水平分力与竖向位移之间的非线性关系。计算结果：加劲梁弯距铰弹性理论结果要小。计算结果：加劲梁弯距铰弹性理论结果要小。有限位移理论有限位移理论综合考虑各种非线性因素的影响，适于大跨径。综合考虑各种非线性因素的影响，适于大跨径。几种计算理论的基本假定1.1.概述(续)悬索桥设计的计算内容精确合理地确定悬索桥成桥内力状态与构形；合理确定悬索桥施工阶段的受力状态与构形，以期在成桥时满足设计要求；精确分析悬索桥运营阶段在活载及其它附加荷载作用下的静力响应；★悬索桥的设计计算要根据不同的结构形式、不同的设计阶段、不同的计算内容和要求来选用不同的力学模式和计算理论。基本上以计算主缆为主。1.1.概述(续)悬索桥成桥状态的确定小跨径悬索桥：确定桥成状态采用抛物线法。由于主缆自重轻，成桥态主缆近似呈抛物线形。大跨径悬索桥：主缆线型呈多段悬链线组成的索多边形，计算主缆线型主要有非线性循环迭代法和基于成桥状态的反算法。2.2.悬索桥的近似分析2.1成桥状态的近似计算法成桥状态近似计算作如下基本假定：1)主缆为柔性索，不计其弯曲刚度；2)加劲梁恒载由主缆承担；3)在主缆吊梁段，主缆、索夹、吊杆和加劲梁自重都等效为沿桥长均布的荷载q；在无梁段，主缆自重沿索长均匀分布。什么是成桥状态计算?2.2.悬索桥的近似分析(续)2.1成桥状态的近似计算法主缆设计计算步骤：1)导出主缆成桥态的线形、张力以及几何长度的计算公式；2)扣除加劲梁恒载作用下主缆产生的弹性伸长量，得到主缆自由悬挂态的缆长，即自重索长；3)在索鞍两边无应力索长不变的情况下，用主缆在空挂状态塔顶左、右水平力相等的条...
