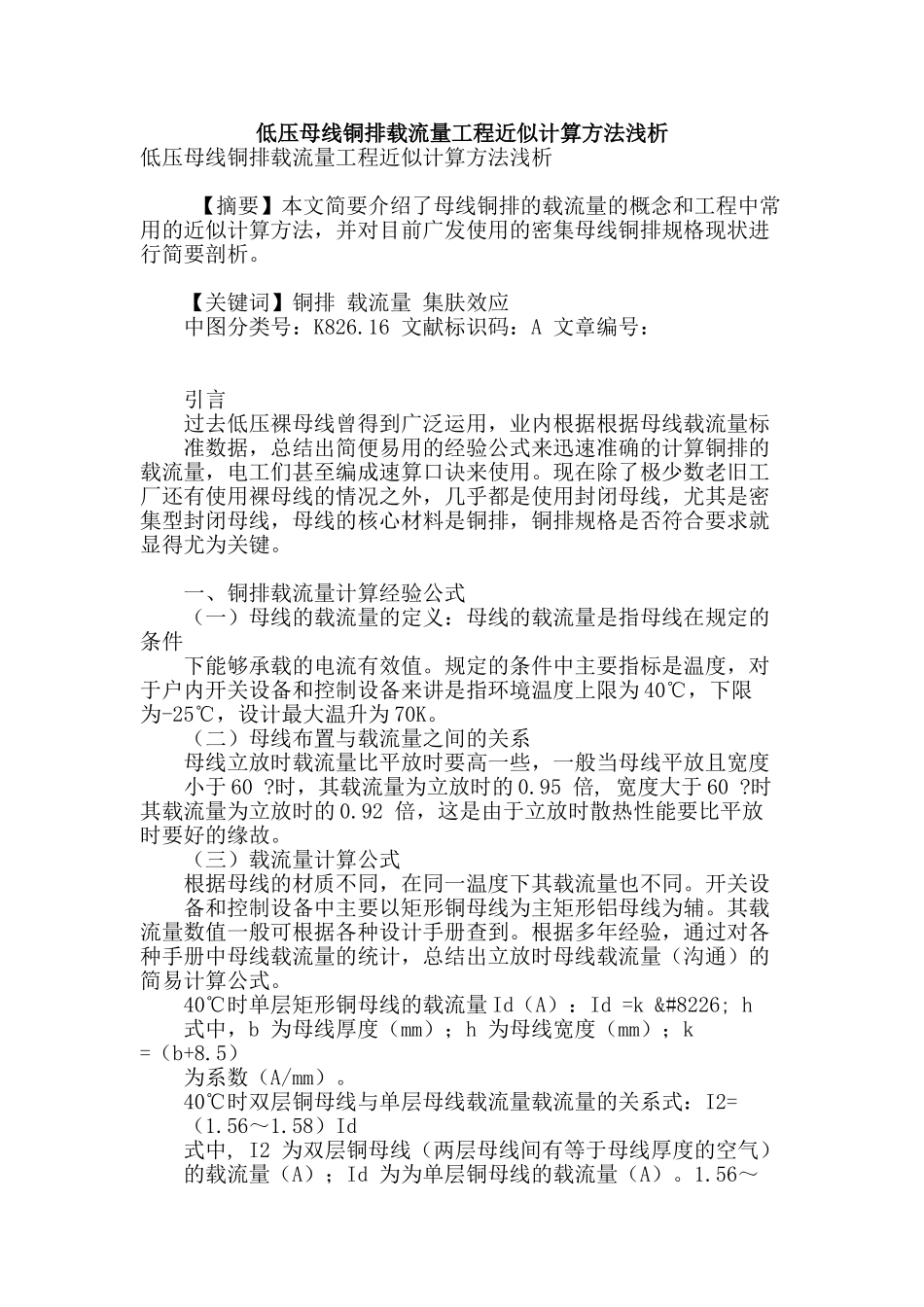

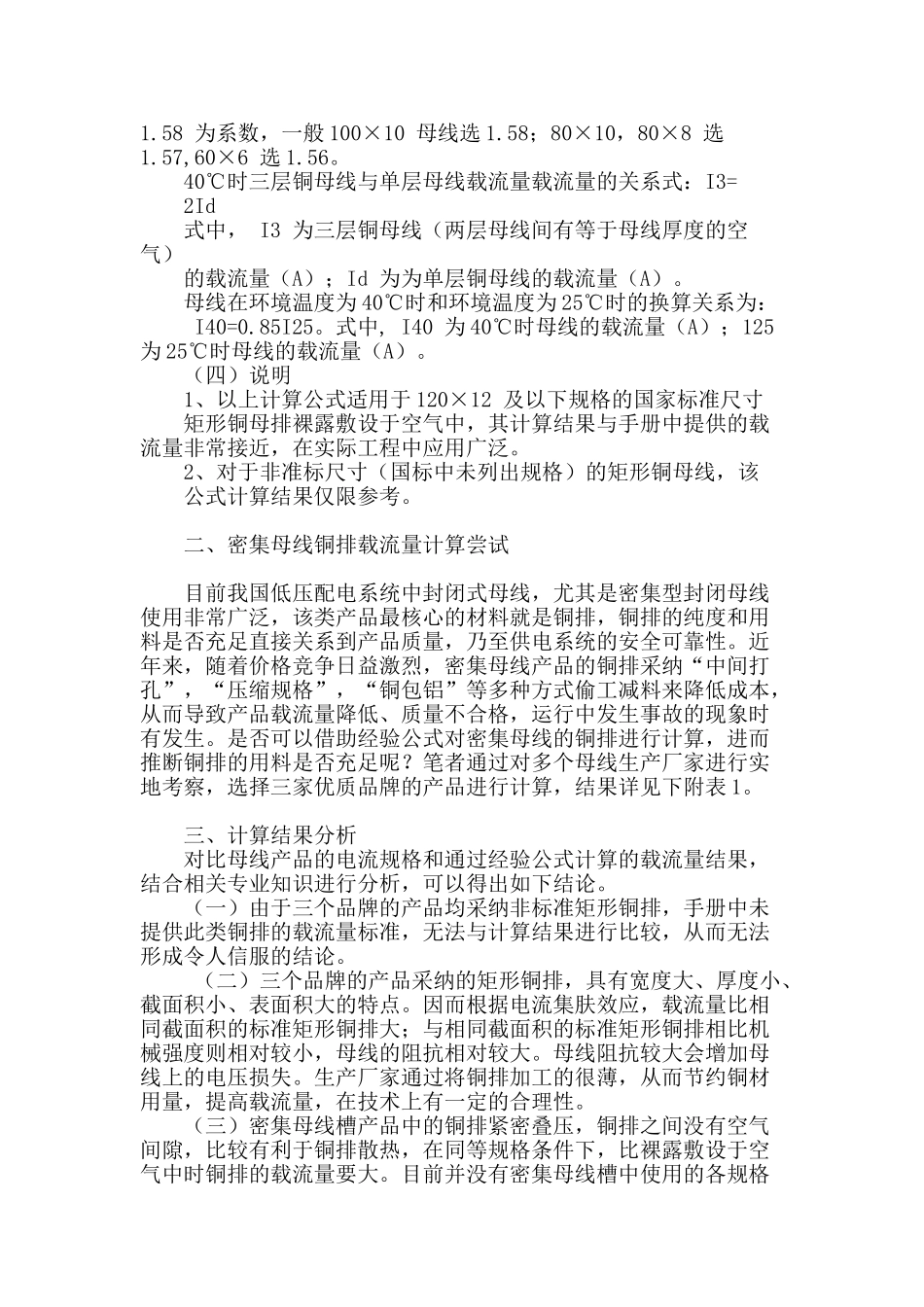

低压母线铜排载流量工程近似计算方法浅析低压母线铜排载流量工程近似计算方法浅析 【摘要】本文简要介绍了母线铜排的载流量的概念和工程中常用的近似计算方法，并对目前广发使用的密集母线铜排规格现状进行简要剖析。 【关键词】铜排 载流量 集肤效应 中图分类号：K826.16 文献标识码：A 文章编号： 引言 过去低压裸母线曾得到广泛运用，业内根据根据母线载流量标 准数据，总结出简便易用的经验公式来迅速准确的计算铜排的载流量，电工们甚至编成速算口诀来使用。现在除了极少数老旧工厂还有使用裸母线的情况之外，几乎都是使用封闭母线，尤其是密集型封闭母线，母线的核心材料是铜排，铜排规格是否符合要求就显得尤为关键。 一、铜排载流量计算经验公式 （一）母线的载流量的定义：母线的载流量是指母线在规定的条件 下能够承载的电流有效值。规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为 40℃，下限为-25℃，设计最大温升为 70K。 （二）母线布置与载流量之间的关系 母线立放时载流量比平放时要高一些，一般当母线平放且宽度 小于 60 ?时，其载流量为立放时的 0.95 倍, 宽度大于 60 ?时其载流量为立放时的 0.92 倍，这是由于立放时散热性能要比平放时要好的缘故。 （三）载流量计算公式 根据母线的材质不同，在同一温度下其载流量也不同。开关设 备和控制设备中主要以矩形铜母线为主矩形铝母线为辅。其载流量数值一般可根据各种设计手册查到。根据多年经验，通过对各种手册中母线载流量的统计，总结出立放时母线载流量（沟通）的简易计算公式。 40℃时单层矩形铜母线的载流量 Id（A）：Id =k • h 式中，b 为母线厚度（mm）；h 为母线宽度（mm）；k =（b+8.5） 为系数（A/mm）。 40℃时双层铜母线与单层母线载流量载流量的关系式：I2= （1.56～1.58）Id 式中, I2 为双层铜母线（两层母线间有等于母线厚度的空气） 的载流量（A）；Id 为为单层铜母线的载流量（A）。1.56～1.58 为系数，一般 100×10 母线选 1.58；80×10，80×8 选1.57,60×6 选 1.56。 40℃时三层铜母线与单层母线载流量载流量的关系式：I3= 2Id 式中， I3 为三层铜母线（两层母线间有等于母线厚度的空气） 的载流量（A）；Id 为为单层铜母线的载流量（A）。 母线在环境温度为 40℃时和环境温度为 25℃时的换算关系为： I40=0.85I25。式中, I40 为 40℃时母线的载...
