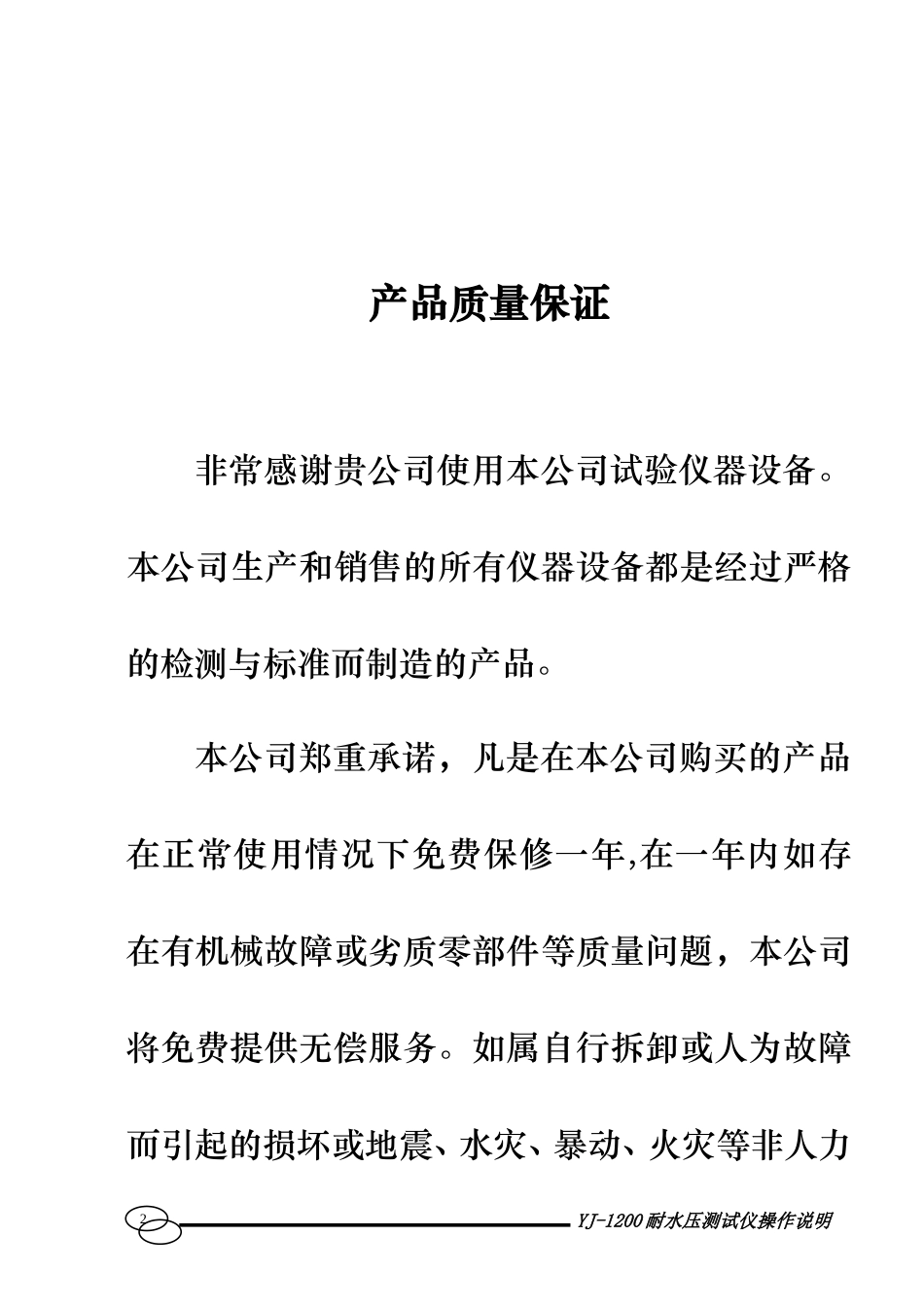

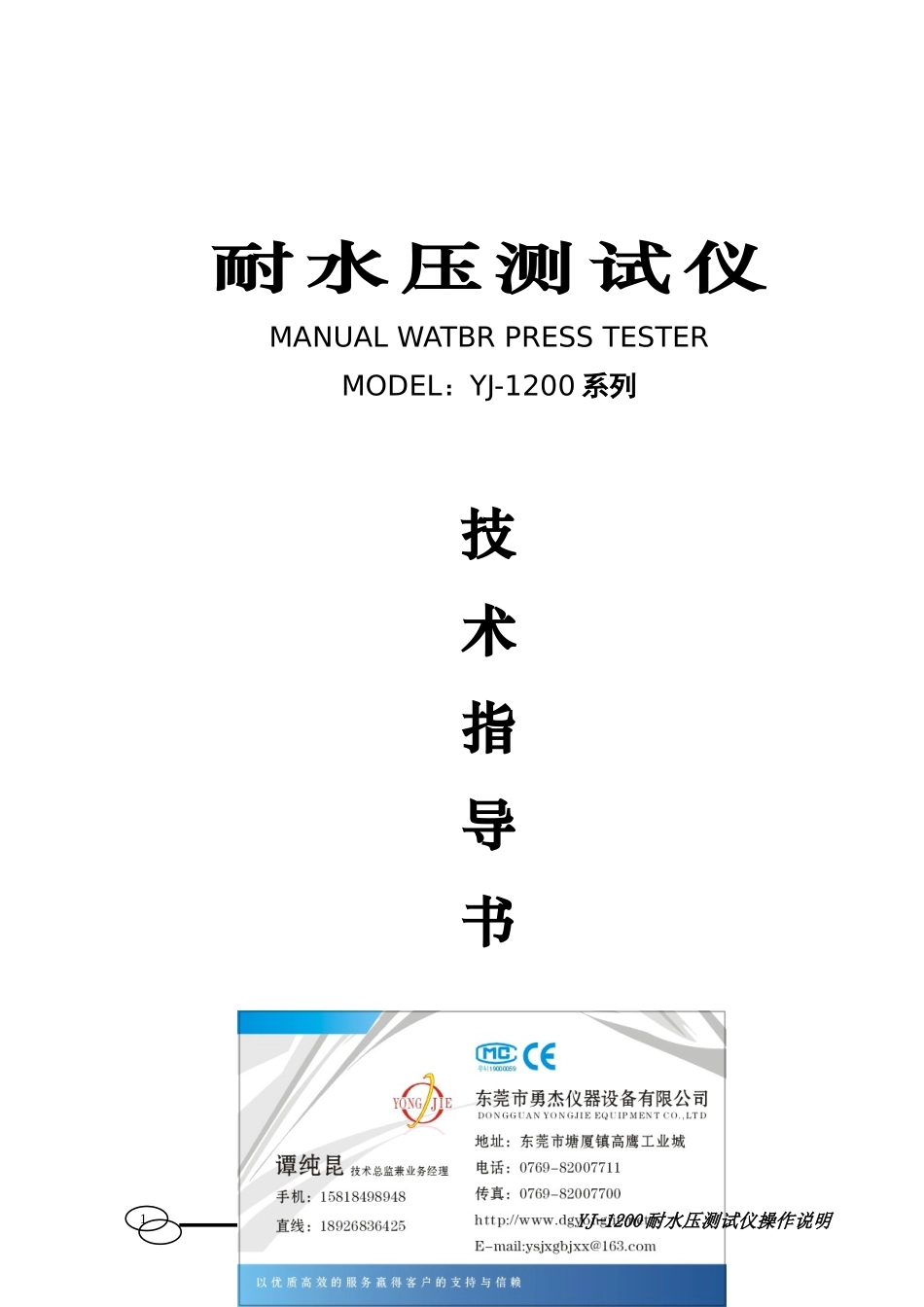

耐水压测试仪MANUALWATBRPRESSTESTERMODEL：YJ-1200系列技术指导书YJ-1200耐水压测试仪操作说明1产品质量保证非常感谢贵公司使用本公司试验仪器设备。本公司生产和销售的所有仪器设备都是经过严格的检测与标准而制造的产品。本公司郑重承诺，凡是在本公司购买的产品在正常使用情况下免费保修一年,在一年内如存在有机械故障或劣质零部件等质量问题，本公司将免费提供无偿服务。如属自行拆卸或人为故障而引起的损坏或地震、水灾、暴动、火灾等非人力YJ-1200耐水压测试仪操作说明2可控制的因本公司根据实情分析，将不予提供完全无偿服务，适当收取一定的零部件费。一、YJ-1200耐水压测试仪结构图18293410511YJ-1200耐水压测试仪操作说明3671213字符表示：1、手柄2、手轮3、丝杠4、上压盘5、橡胶圈6、放水阀7、下压盘8、压力表9、手动开关10、气管11、底座12、气襄开关13、加压气襄YJ-1200耐水压测试仪操作说明4上图为高精度新型耐水压测试仪（精度为10mmh2o）二、YJ-1200耐水压测试仪用途：本机设计新颖，操作简单，外观美观大方，体积小，工作可靠，可广泛应用于防水面料、帐篷、雨衣、羽绒服、滑雪衣、登山服、潜水服、航海服PVC、PU、PA等涂层面料、雪地靴、广告气球、手套、消防服装、警服、部队野战服、特种制服等各种面料及服装十字位和直道位的耐水压测试。三、YJ-1200耐水压测试仪技术参数：1、执行标准：符合gb4744-84，也符合iso-8112、测量范围：胶袋、防寒服、帐篷、雨衣、布料等3、技术参数：试样水平放置，试样下面承受压力4、压力面积：100cm2，d=11.28cm5、水柱高度：0—10000mmh2o(10000mmh2o以上需定做)6、上升速度：10±3mmh2o（标准速率）60±20mmh2o7、标准速率：100±30mmh2o（增加速率）8、灵敏度：1mmh2o，最大显示值9999.9mmh2o9、机器尺寸：280×200×300mm10、机器重量：5.5Kg四、YJ-1200耐水压测试仪特点：1、不需接任何电源和气源；2、轻巧方便，特别适合办公区使用；3、手工握动气襄即可加气测试；4、最高耐水压10000mmH2O；YJ-1200耐水压测试仪操作说明55、放水阀里的水工作后，可以完全释放；6、独立的球阀可锁定耐水压的时间。五、YJ-1200耐水压测试仪使用方法：1、试验前，清除橡胶圈上、下压盘之间的脏物；2、将手动开关打至开状态并将气襄旋钮开关关闭；3、向下压盘放水阀内注入适量的清洁水；4、将被检测物放在上下压盘中间；5、转动手轮使上压盘下降，直到上下压盘完全接解密封为止；6、手持气襄反复压缩，观察压力表指针指定值，加压的同时观测检测物表面是否有异常，如无，继续压缩手持气襄直到指针不动为止，然后关闭手动开关，此时观察指针变化情况。若指针无回落变化，说明水压压力值就是此值。如有回落，待指针稳后取得被测物最大耐水压值。当在压缩手持气襄时，发现检测物表面有渗水现象以及压力表指针上不去，说明此检测物水压压力低于当前指针指示值；7、操作完毕时，先打手动开关和气襄旋钮开关，释放气体，转动手轮使其上升，取下检测物。六、YJ-1200耐水压测试仪故障排除与保养：1、压力表不能上升，可能原因是：A、未注水；B、气路接头密封不好；C、橡胶圈破损；D、上下盘未压好；YJ-1200耐水压测试仪操作说明62、转动手轮不可用力过大，以免使支臂裂开；3、用完后消除水以免产生脏物；4注意丝杠的润滑。七、售后服务单日期故障原因检修情况维修员售后跟踪人注：下列情况不在保修范围内1、由于不按规定范围使用造成设备损坏情况；2、由于自然灾害（如：水灾、火灾、雷电等情况）；3、已过保修期，本司只对设备承担维修服务，并适当收取一定费用；YJ-1200耐水压测试仪操作说明74、在保修期内，未在本公司允许情况下，私自拆卸者，后果自负。保修卡注：此保修卡一式两份，一份由客户保管，一份由供货商作年度总评用。在使用本卡请仔细填好卡内相关内容。最终客户塑料薄膜有限公司地址浙江义乌电话谭纯昆保修卡号检修结果客户意见工程技术员特殊说明填写人：王龙平填写日期：2012-1-7八、质量保证书品名型号机身号耐水压测试仪YJ-1200YJ-1200耐水压测试仪操作说明8本保证卡保证壹年，保证期间内，如因质量不良，或制造之故障，可免费...
