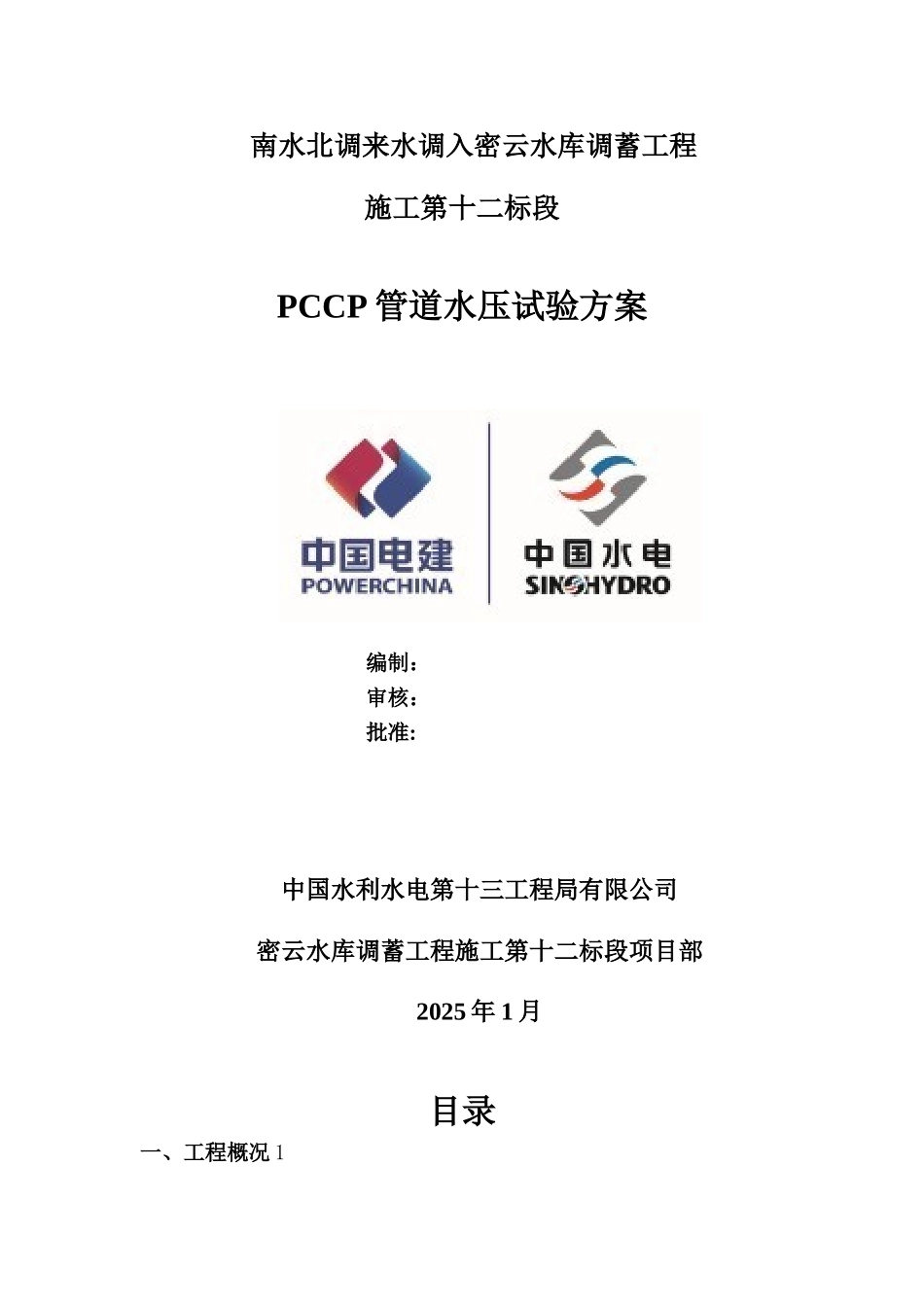

南水北调来水调入密云水库调蓄工程施工第十二标段PCCP 管道水压试验方案编制：审核：批准:中国水利水电第十三工程局有限公司密云水库调蓄工程施工第十二标段项目部2025 年 1 月目录一、工程概况 1二、编制依据 1三、水压试验目的 1四、水压试验方案 1五、水压试验过程 2六、试验组织机构 4七、材料设备 4八、安全保证措施 5南水北调来水调入密云水库调蓄工程施工第十二标段PCCP 管道水压试验方案一、工程概况南水北调来水调入密云水库调蓄工程是北京市南水北调配套工程的重要组成部分。该工程的建设近期可以在南水北调通水初期，将沿线其它各省市剩余水量加压输送至密云水库，增加密云水库蓄水量；远期可解决南水北调来水与北京市用水不匹配问题，进行年际、年内调节。本工程桩号为 YX7+500—YX16+500，PCCP 管线长度 9.0km,单排 PCCP 管，管径 DN2600，本标段设计工作压力为 0.6MPa.二、编制依据⑴ 南水北调来水调入密云水库调蓄工程施工第十二标段合同文件；⑵ 北京市水利规划设计讨论院设计提供的关于本标段的相关图纸；⑶《给水排水管道工程施工及验收法律规范》；⑷《PCCP 管道安装指南》；⑸ 我公司及其他工程的类似经验。三、水压试验目的水压试验是压力管道竣工验收之前履行的一个试验项目，管道及各附属建筑物设计工况得到验证。四、水压试验方案根据本标段施工实际情况并结合法律规范及其它工程类似经验,拟采纳如下试验方案：4.1 试验分段根据本工程实际情况,考虑到分段试验时间长,工程进度等因素,拟在本标段进行一次水压试验，桩号 YX7+500-YX16+500。4。2 试验压力根据《给水排水管道工程施工及验收法律规范》要求,本标段设计工作压力为 0。6MPa,试验压力取 1.5 倍，试验压力应为 0。9MPa。根据招标文件 15.8.2 第(8)要求，本标段设计工作压力为 0。6MPa,试验压力取 1。2 倍,试验压力应为 0.72MPa。最终试验压力由设计单位确定。4.3 水源及排空本工程试验水源拟自京密引水渠道中抽取，从 12＃、14＃、16#、18#、20＃、22#排气阀井各用 2 台 3 寸潜水泵向管道内注水；排空拟从 12＃、14＃、16＃、18＃、20#、22#排气阀井各设 1 台 3 寸潜水泵将水抽至京密引水渠.4。4 堵头形式本工程拟采纳定制加工的带承插口盲板进行两端封堵.4.5 止推靠背在试验段两端桩号 YX7+500、YX16+500 未开挖土体前浇筑 50cm 厚钢筋混凝土挡墙做为水压试验止推靠背。4.6 水压试验时间2014 年 10 月...
