fluke测试仪操作手册

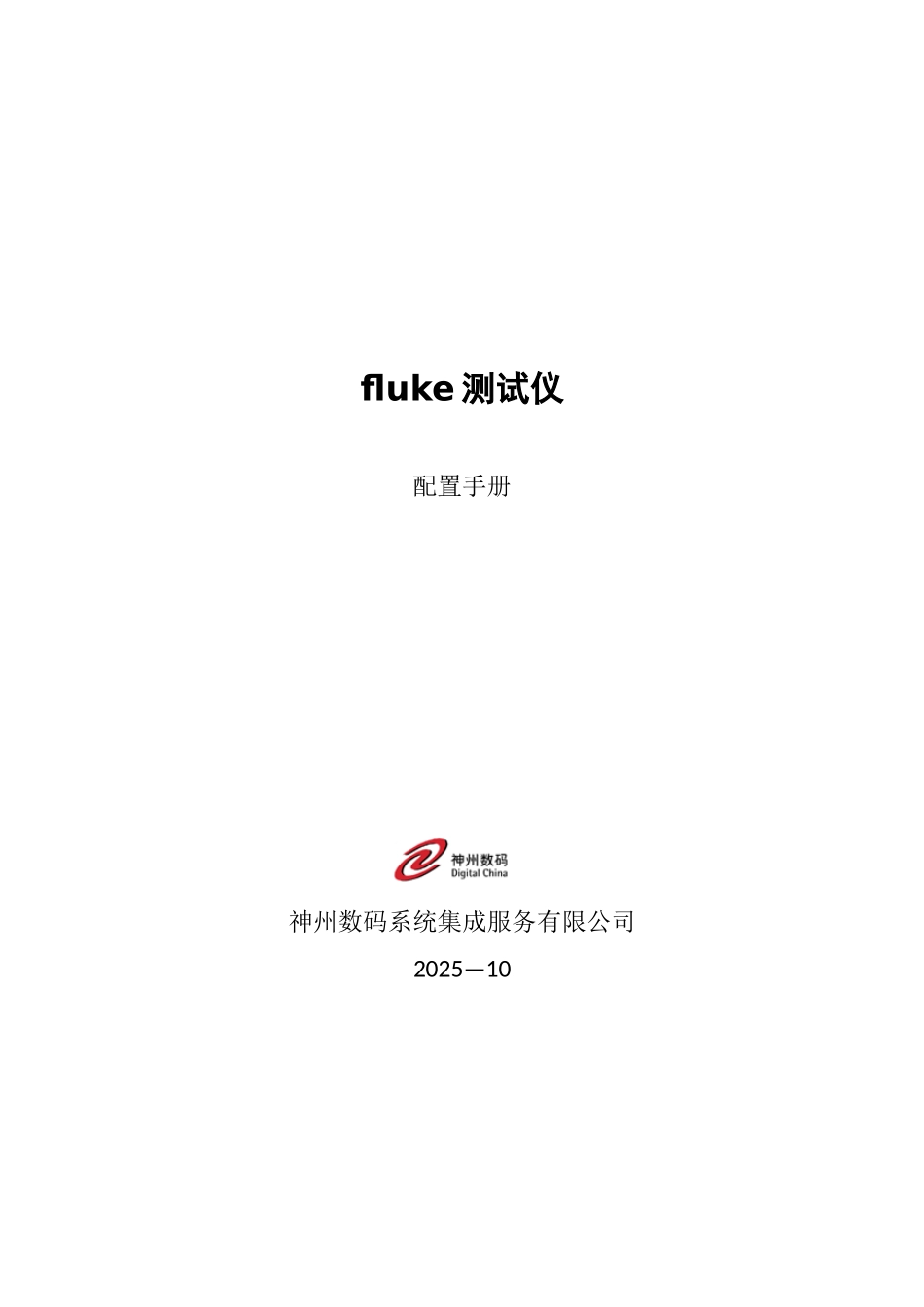

fluke 测试仪配置手册神州数码系统集成服务有限公司2025—10目 录1.界面功能介绍.......................................................................................................................32.主机与备机查看...................................................................................................................43.IP 地址配置...........................................................................................................................54.对端口进行吞吐量的测试...................................................................................................75.报告文件的查看.................................................................................................................11fluke 测试仪主要是针对端口速率及流量的测试,下面将对怎么配置使用进行简单说明。1.界面功能介绍包括有连接状态,端口速率等信息如下图所示：2.主机与备机查看主机与备机之间的决定是根据设置的密钥代码所决定的，如下图为主机，选项会有 LAN 选件、RFC 2544/ITO 选件。下图为备机:选项只有 LAN 选件。3。IP 地址配置点击 100MB 的对话框后，再选择 TCP/IP 选项。在右边的对话框会出现 IP 地址，输入对应的 IP 与掩码后，点 OK,如图所示：提示：输入的键盘点击最下面的“键盘”图案，即可输入文字.4。对端口进行吞吐量的测试1. 点击标有蓝色按钮“主页”的图案,再点击 ITO 测试旁边的+2. 选择吞吐量测试3. 点击标有蓝色按钮“详细信息”的选项远程设备选择对端的备机，内容：全部是 0，超时：10，大小里面包含了64K，128K，512K,1024K，1280K，1518K,Sweep。一般选择Sweep，代表全部。速率和持续时间上，就选择针对要测试的商品类型，如图以百兆商品为例作为测试，时间设置一般为 60 秒，再点开始就会进行测试。下图为修改吞吐量的配置,点击配置“按钮"进行修改，修改后可以继续进行测试。测试完后点击报告,就可以把报告定义一个文件名及存储到 CF 卡上，然后把机器关上,把 CF 卡取出，用读卡器读取拷贝到电脑上进行分析.5.报告文件的查看点击左上角键盘按钮旁边的图案,会弹出标有报告的选项，点击就会打开到 CF 卡里面的测试报告文件。
