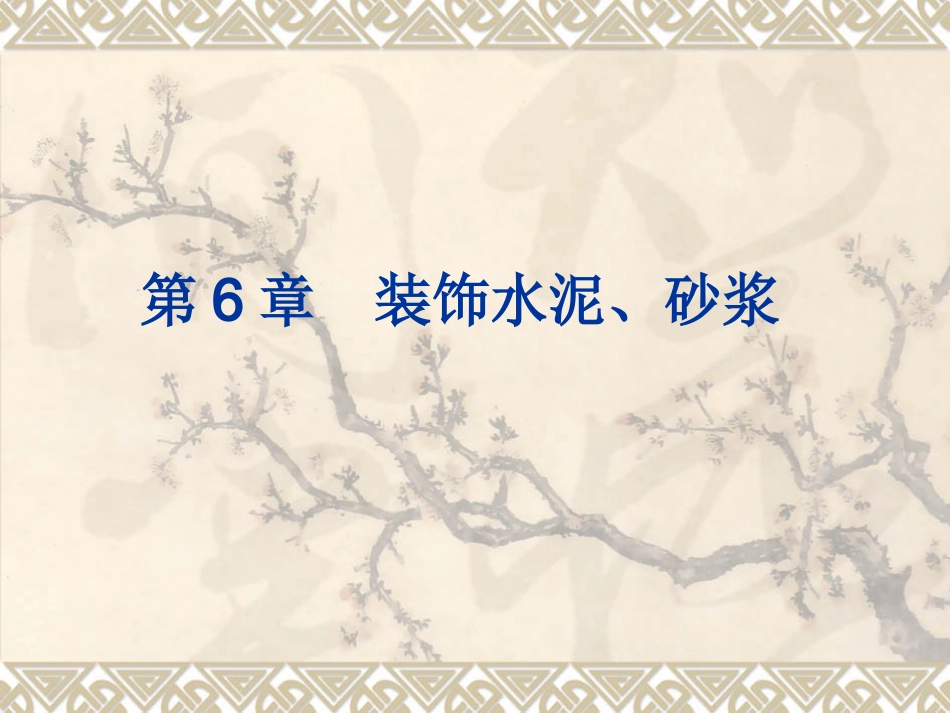

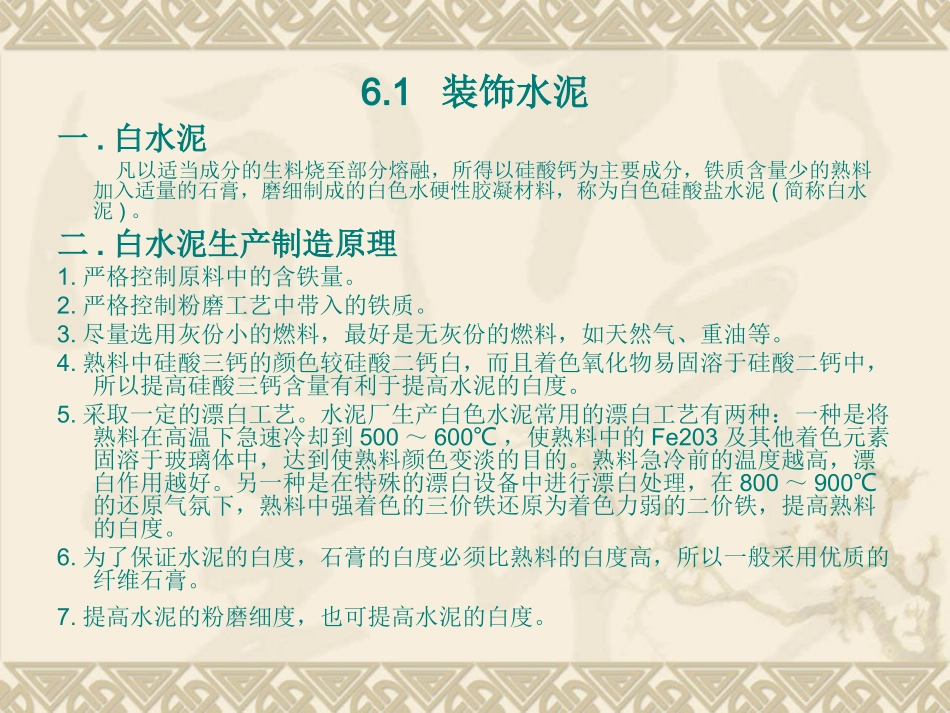

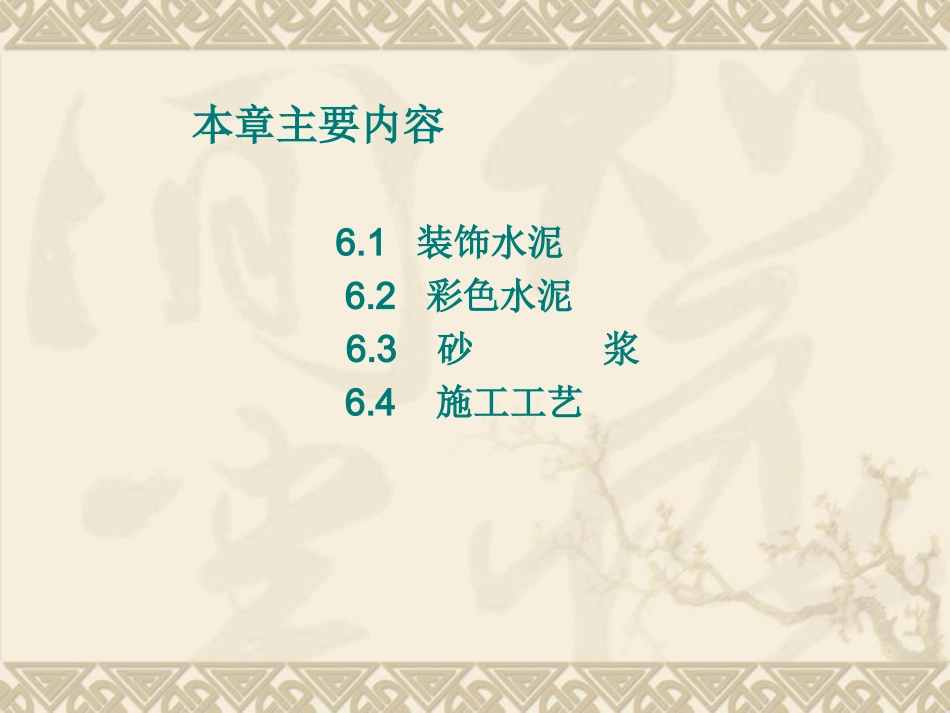

第6章装饰水泥、砂浆本章主要内容6.1装饰水泥6.2彩色水泥6.3砂浆6.4施工工艺6.1装饰水泥一.白水泥凡以适当成分的生料烧至部分熔融，所得以硅酸钙为主要成分，铁质含量少的熟料加入适量的石膏，磨细制成的白色水硬性胶凝材料，称为白色硅酸盐水泥(简称白水泥)。二.白水泥生产制造原理1.严格控制原料中的含铁量。2.严格控制粉磨工艺中带入的铁质。3.尽量选用灰份小的燃料，最好是无灰份的燃料，如天然气、重油等。4.熟料中硅酸三钙的颜色较硅酸二钙白，而且着色氧化物易固溶于硅酸二钙中，所以提高硅酸三钙含量有利于提高水泥的白度。5.采取一定的漂白工艺。水泥厂生产白色水泥常用的漂白工艺有两种：一种是将熟料在高温下急速冷却到500～600℃，使熟料中的Fe203及其他着色元素固溶于玻璃体中，达到使熟料颜色变淡的目的。熟料急冷前的温度越高，漂白作用越好。另一种是在特殊的漂白设备中进行漂白处理，在800～900℃的还原气氛下，熟料中强着色的三价铁还原为着色力弱的二价铁，提高熟料的白度。6.为了保证水泥的白度，石膏的白度必须比熟料的白度高，所以一般采用优质的纤维石膏。7.提高水泥的粉磨细度，也可提高水泥的白度。三.白色水泥的白度及等级等级特级一级二级三级白度(％)≥86≥84≥80≥75四.白色水泥的品质指标项目品质指标强度等级抗压强度(MPa)抗折强度(MPa)3d7d28d3d7d28d32.514.020.532.52.53.55.542.518.026.542.53.54.56.552.523.033.552.54.05.57.062.528.042.062.55.06.08.0白水泥分等级水泥等级优等品一等品合格品对应白度等级特级一级二级二级三级对应强度等5256254255254255253254253256.2彩色水泥一.彩色水泥生产方法彩色水泥生产方法有三种：1.在普通白水泥熟料中加入无机或有机颜料共同进行磨细。2.在白水泥生料中加入少量金属氧化物作为着色剂，烧成熟料后再进行磨细。3.将着色物质以干式混合的方法掺入白水泥或其他硅酸盐水泥中进行磨细。彩色水泥生产必须满足以下要求：(1)不溶于水，分散性好。(2)耐候性好，耐光性达七级以上(耐光性共分八级)。(3)抗碱性强，达到一级耐碱性(耐碱性共分七级)。(4)着色力强，颜色浓(着色力是指颜料与水泥等胶凝材料混合后显现颜色深浅的能力)。(5)不含杂质。(6)不能导致水泥强度显著降低，也不能影响水泥的正常凝结硬化。(7)价格便宜。二.彩色水泥的颜料品种颜色品种及成分白氧化钛(TiO2)红合成氧化铁，铁丹(Fe203)黄合成氧化铁(Fe203·H2O)绿氧化铬(Cr203)青群青[2(A12Na2Si3O10)·Na2SO4]，钴青(CoO·nA12O3)紫钴[Co3(PO4)2]，紫氧化铁(Fe2O3的高温烧成物)黑炭黑(C)，合成氧化铁(Fe2O3·FeO)三.装饰水泥的应用1.配制彩色水泥浆彩色水泥浆是以各种彩色水泥为基料，同时掺入适量氯化钙促凝早强剂和皮胶水胶料配制而成的刷浆材料。2.配制彩色砂浆彩色砂浆是以水泥砂浆、混合砂浆、白灰砂浆直接加入颜料配制而成，或以彩色水泥与砂配制而成。3.配制彩色混凝土彩色混凝土是以粗骨料、细骨料、水泥、颜料和水按适当比例配合，拌制成混合物，经一定时间硬化而成的人造石材，混凝土的彩色效果主要是由颜料颗粒和水泥浆的固有颜色混合的结果。彩色混凝土的装饰效果主要决定于其表面色泽的鲜美、均匀与经久不变。采用如下方法，可有效地防止白霜的产生：(1)骨料的粒度级配要调整合适；(2)在满足和易性的范围内尽可能减少用水量，施工时尽量使水泥砂浆或混凝土密实；(3)掺用能够与白霜成分发生化学反应的物质(如混合材料、碳酸铵、丙烯酸钙)，或者能够形成防水层的物质(如石蜡乳液)等外加剂；(4)使用表面处理剂；(5)少许白霜就会明显污染深色彩色水泥的颜色，所以最好避免使用深色的彩色水泥；(6)蒸汽养护能有效防止水泥制品初始白霜的产生。6.3砂浆抹面砂浆的特点和技术要求有：1.抹面层不承受荷载。2.抹面砂浆应具有良好的和易性，容易抹成均匀平整的薄层，便于施工。3.抹面层与基底层要有足够的粘结强度，使其在施工中或长期自重和环境作用下不脱落、不开裂。4.抹面层多为薄层，并分层涂沫，面层要求平整、光洁、细致、美观。5.多用于干燥环境，大面积暴露在空气中。一.普通抹面砂浆普通抹面砂浆对建筑物和墙体起到保护作用。它...
