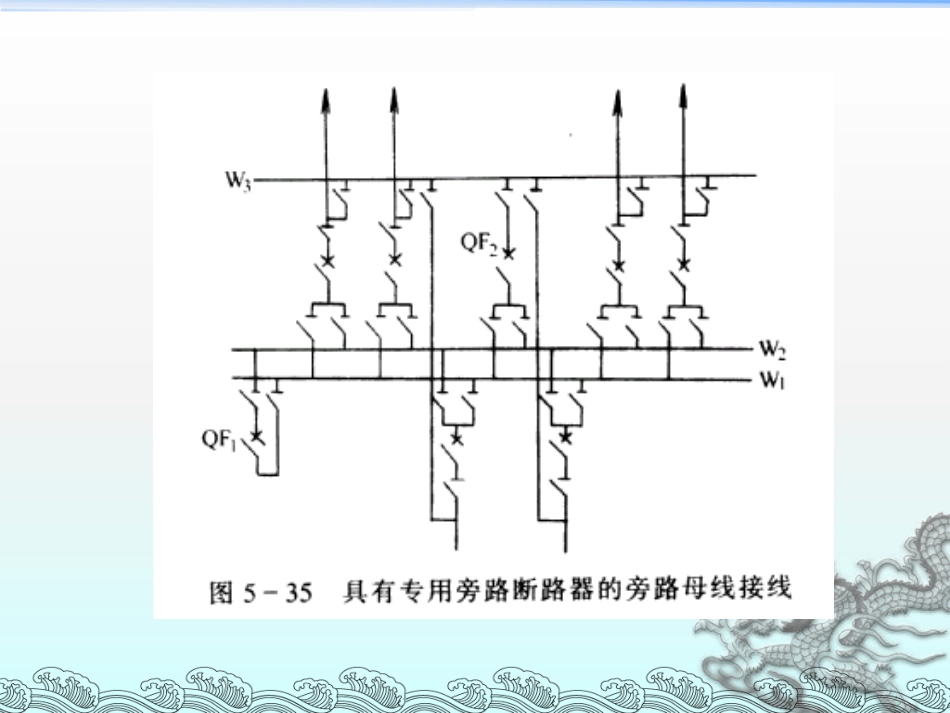

双母线带旁路母线和一个半断路器双母线带旁路母线接线特点优点：1.母线检修时不影响正常供电2.工作母线运行时发生故障可迅速恢复供电3.每一进出线断路器检修时不影响该回路供电4.方便实验缺点：1.设备较多，配电装置复杂，经济性较差2.增加了隔离开关的倒闸操作，可靠性降低3.容易发生误操作，安全性差一个半断路器Ⅰ段Ⅱ段图5-11一台半断路器接线电源Ⅰ电源ⅡL1L2L2WBⅡWBⅠ注意：为提高运行可靠性，防止同名回路（两个变压器或两回供电线路）同时停电，一般采用交替布置的原则。重要的同名回路交替接入不同侧母线；同名回路接到不同串上；把电源与引出线接到同一串上接线特点运行灵活可靠：正常运行时成环形供电，任意一组母线发生短路故障，均不影响各回路供电操作方便：隔离开关只起隔离电压作用，避免用隔离开关进行倒闸操作。任意一台断路器或母线检修，只需拉开对应的断路器及隔离开关，各回路仍可继续运行断路器数量多，占地面积大，二次接线和继电保护比较复杂，投资较大谢谢！
