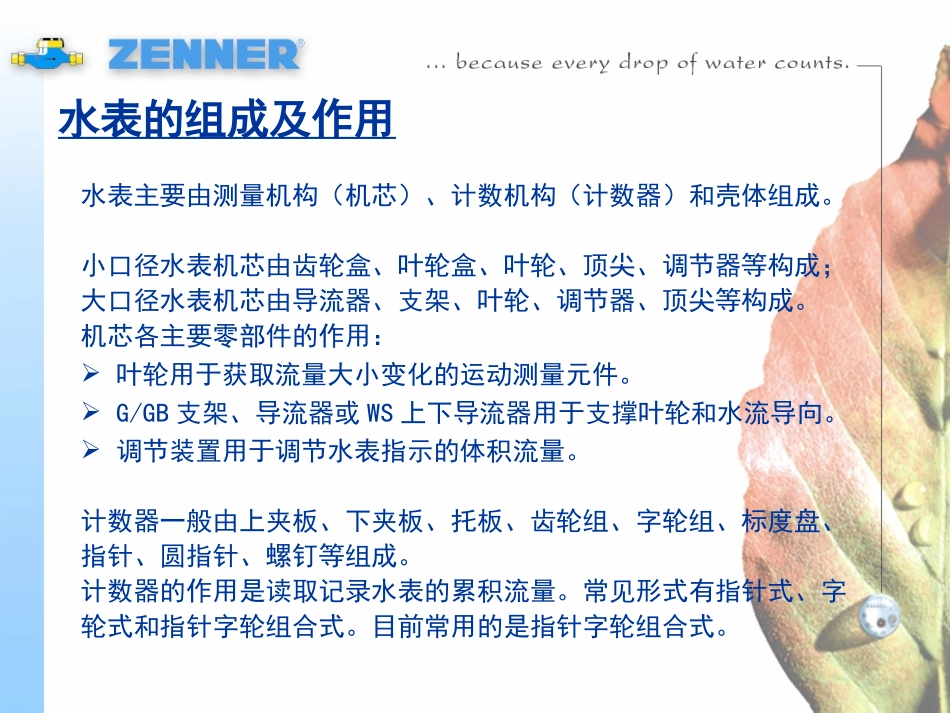

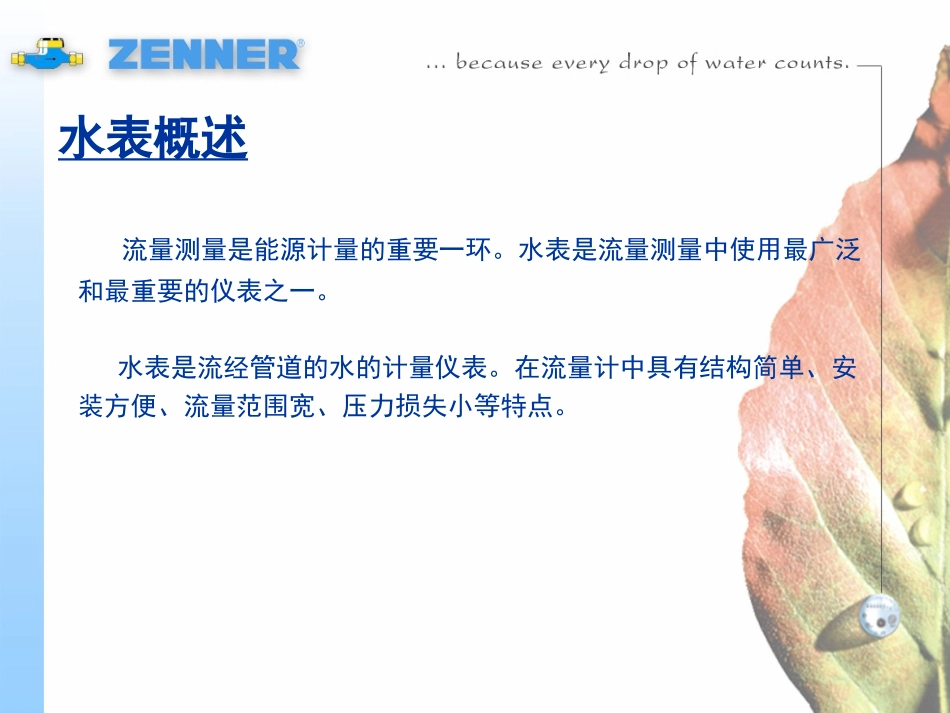

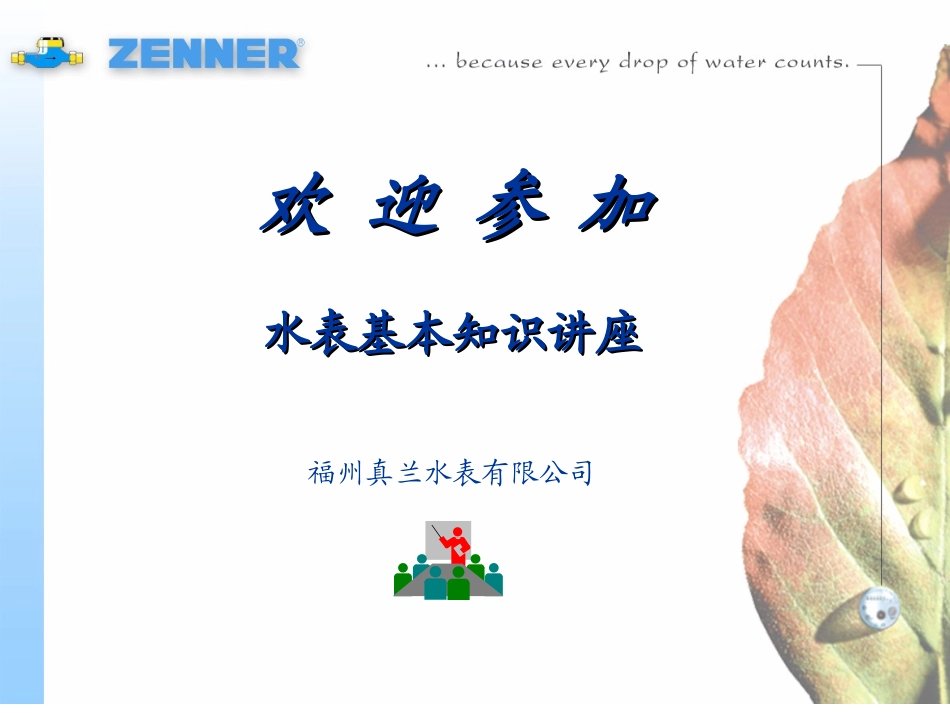

欢迎参加欢迎参加水表基本知识讲座水表基本知识讲座福州真兰水表有限公司水表概述流量测量是能源计量的重要一环。水表是流量测量中使用最广泛和最重要的仪表之一。水表是流经管道的水的计量仪表。在流量计中具有结构简单、安装方便、流量范围宽、压力损失小等特点。水表的组成及作用水表主要由测量机构（机芯）、计数机构（计数器）和壳体组成。小口径水表机芯由齿轮盒、叶轮盒、叶轮、顶尖、调节器等构成；大口径水表机芯由导流器、支架、叶轮、调节器、顶尖等构成。机芯各主要零部件的作用：叶轮用于获取流量大小变化的运动测量元件。G/GB支架、导流器或WS上下导流器用于支撑叶轮和水流导向。调节装置用于调节水表指示的体积流量。计数器一般由上夹板、下夹板、托板、齿轮组、字轮组、标度盘、指针、圆指针、螺钉等组成。计数器的作用是读取记录水表的累积流量。常见形式有指针式、字轮式和指针字轮组合式。目前常用的是指针字轮组合式。水表的生产工序分为以下五道工序：壳体、法兰盖清砂、喷塑、烘干测量机构装配和计数器装配校验（整机装配、流量试验）加压试验包装入库水表的类型目前水表的主要类型：根据测量原理分为容积式水表和速度式水表，速度式水表又分为螺翼式水表(水平或垂直)和旋翼式水表(单流速和多流速水表）。根据介质温度可分为冷水水表和热水水表。热水水表区别于冷水水表的是：零部件材质必须为耐热材料轴承系统必须采用硬质合金轴和弧孔、平面及球面刚玉的配合红色钢罩和红色喷塑壳体使用温度、常用流量不同根据计数器的特点分全指针式、指针字轮式、字轮式三种。根据计数器是否浸在水中工作状况又分干式、湿式和液封水表。WS50-150垂直螺翼可拆式水表WPH（LXLG）40-500水平螺翼可拆式水表WI50-200可拆式灌溉用水表福州真兰公司水表系列福州真兰公司水表一览编号品名型号及规格备注1垂直螺翼可拆式WS50—200冷热水表2水平螺翼可拆式WPH(LXLG)40-500冷热水表（DN250及以上口径无热水表）冷热水表3可拆式灌溉表WI50—200WS垂直螺翼可拆式水表概述垂直螺翼式水表，其测量元件叶轮的叶片呈螺旋形，螺翼轴线与水管道轴线相垂直，螺翼由顶尖垂直支撑，它的灵敏性与耐磨性能比水平螺翼式水表好。属于速度式水表。WS垂直螺翼可拆式水表为真兰公司结合中国的实际情况，以德国的技术为基础，自行开发设计的一项国家专利产品，具备当代国际水平。其前所未有的内置不锈钢滤网设计适合中国用水情况。适用于流量变化较大的场合的水计量，流量性能全面优于ISO4064B级和GB/T778B级。WS垂直螺翼可拆式水表介绍DN50-200垂直螺翼式水表DN80S-100S垂直螺翼式水表（紧凑型）优势说明：●集中了水平螺翼式和旋翼式水表的优势，采用全流量检测，被测水流为轴向水流，低进高出，测量精度很高，尤其在低流量下，精度高于其它类型水表。●在结构设计上，取消涡轮涡杆传动机构，由叶轮直接驱动计数器，极低的始动流量。●采用内置不锈钢滤网，确保了产品长期稳定的工作。WS垂直螺翼可拆式水表产品特点采用可拆式机芯结构，便于维护。采用磁传干式结构或液封湿式结构，保证计数器整洁，显示清晰。不同口径，不同机芯，全流量检测；测量精度高。无涡轮涡杆传动机构，叶轮直接驱动计数器转动，始动流量低。量程宽，适合流量变化较大的场合。内调式机构，有效防止私自调表。内置不锈钢滤网。高耐磨性轴承系统确保水表的长期稳定性和可靠性，明显提高了产品的最大流量。6位加大数字字轮或7位常规数字字轮显示读数。整体性能优于LXS旋翼式水表。采用环氧树脂粉末涂层壳体和不锈钢固件，最大限度防锈，延长使用寿命。可配备发讯计数器，多种脉冲讯号输出。可配置防撬保护外罩。WPH水平螺翼可拆式水表概述水平螺翼式水表其测量元件叶轮的叶片呈螺旋形状，水表的螺翼轴线与水管轴线成水平，属于速度式水表。WPH水平螺翼可拆式水表系列为真兰公司主导产品之一，适用于流量相对稳定的场合的水计量，如厂矿、供水干线等。产品的计量等级可达到ISO4064B级和GB/T778B级。口径为DN50-200的产品取得欧洲认证（EECAPPROVAL），其中DN40-65为国家专利产...
