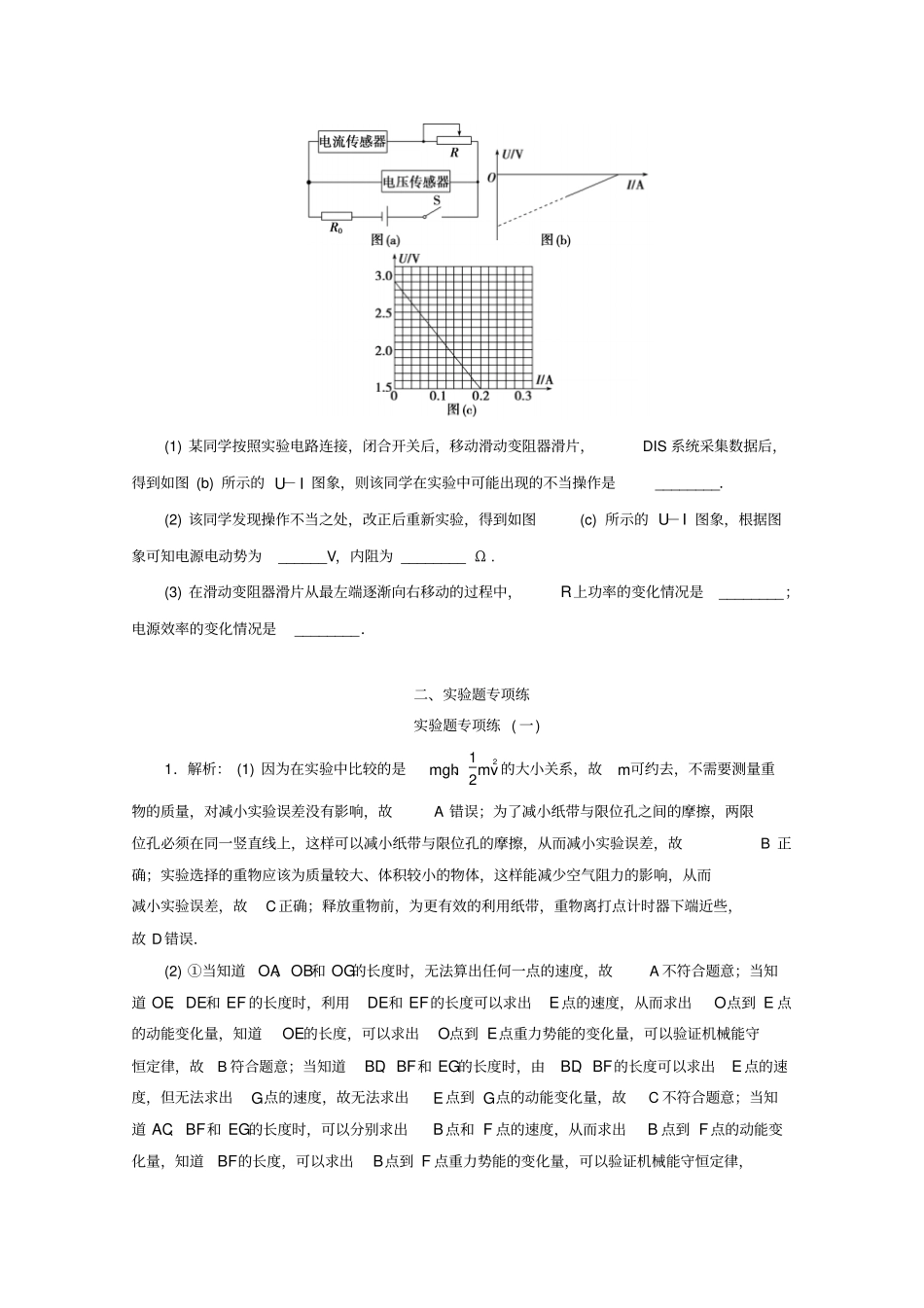

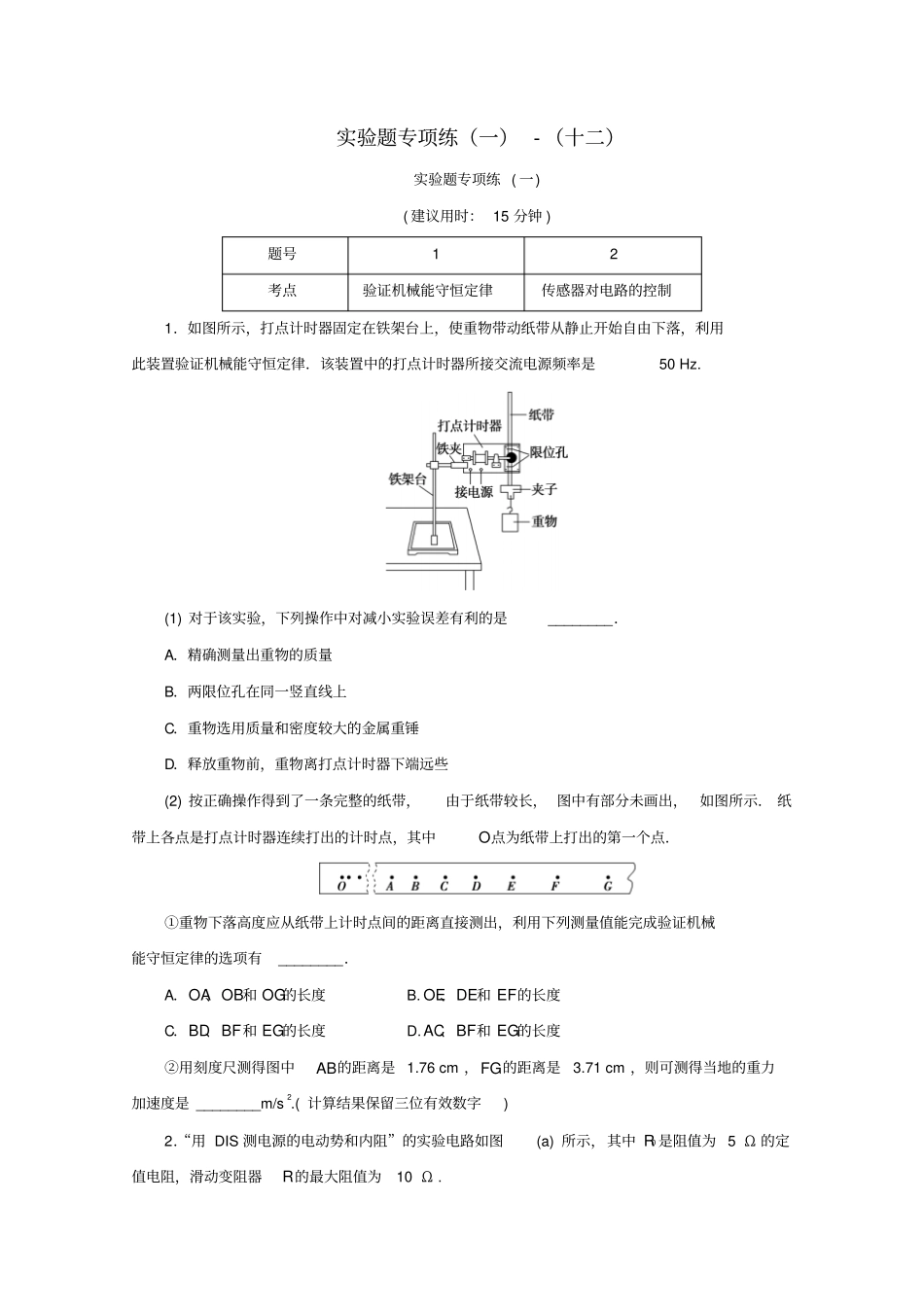

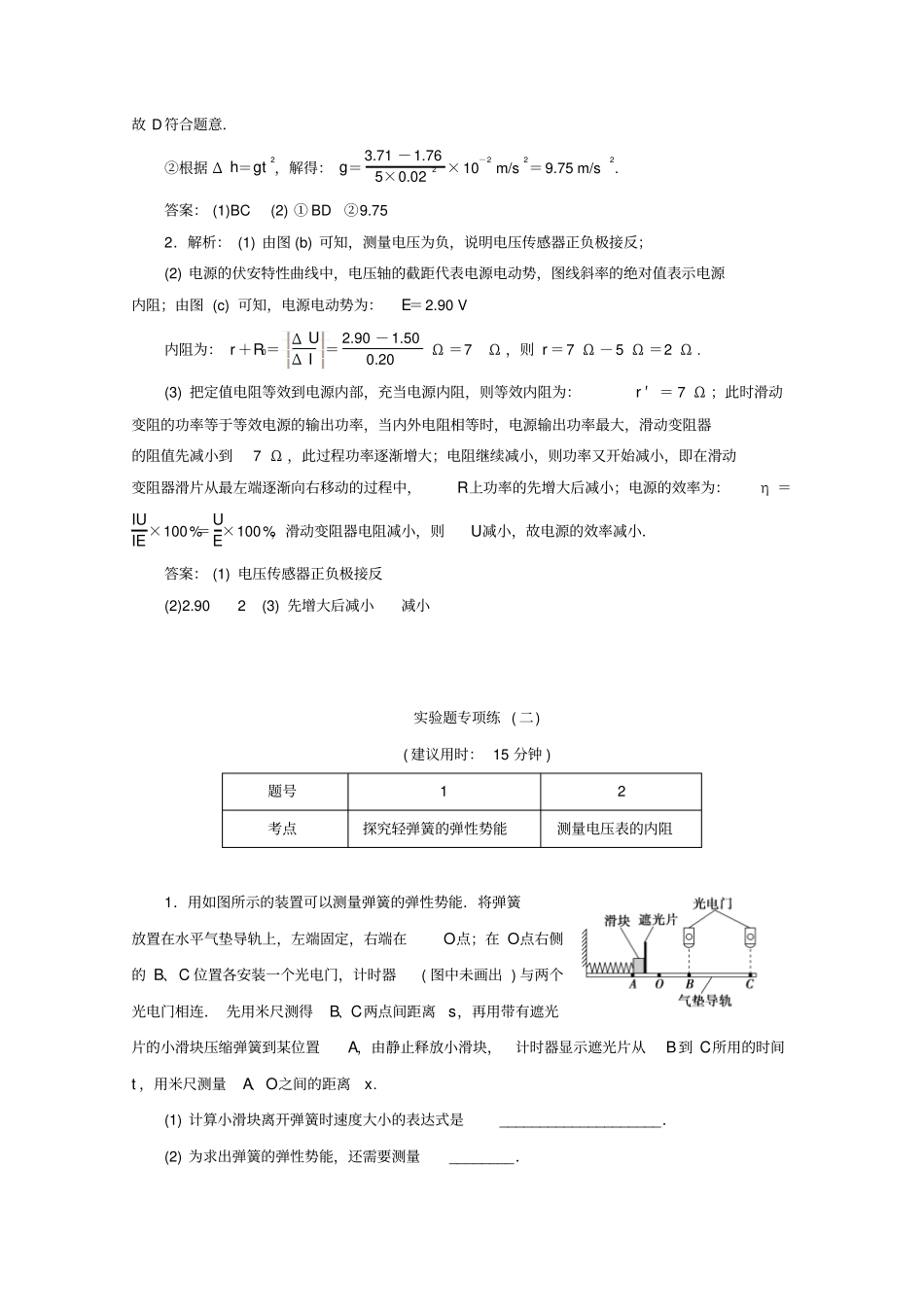

实验题专项练（一）-（十二）实验题专项练(一)(建议用时：15分钟)题号12考点验证机械能守恒定律传感器对电路的控制1．如图所示，打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置验证机械能守恒定律．该装置中的打点计时器所接交流电源频率是50Hz.(1)对于该实验，下列操作中对减小实验误差有利的是________．A．精确测量出重物的质量B．两限位孔在同一竖直线上C．重物选用质量和密度较大的金属重锤D．释放重物前，重物离打点计时器下端远些(2)按正确操作得到了一条完整的纸带，由于纸带较长，图中有部分未画出，如图所示．纸带上各点是打点计时器连续打出的计时点，其中O点为纸带上打出的第一个点．①重物下落高度应从纸带上计时点间的距离直接测出，利用下列测量值能完成验证机械能守恒定律的选项有________．A．OA、OB和OG的长度B.OE、DE和EF的长度C．BD、BF和EG的长度D.AC、BF和EG的长度②用刻度尺测得图中AB的距离是1.76cm，FG的距离是3.71cm，则可测得当地的重力加速度是________m/s2.(计算结果保留三位有效数字)2．“用DIS测电源的电动势和内阻”的实验电路如图(a)所示，其中R0是阻值为5Ω的定值电阻，滑动变阻器R的最大阻值为10Ω.(1)某同学按照实验电路连接，闭合开关后，移动滑动变阻器滑片，DIS系统采集数据后，得到如图(b)所示的U－I图象，则该同学在实验中可能出现的不当操作是________．(2)该同学发现操作不当之处，改正后重新实验，得到如图(c)所示的U－I图象，根据图象可知电源电动势为______V，内阻为________Ω.(3)在滑动变阻器滑片从最左端逐渐向右移动的过程中，R上功率的变化情况是________；电源效率的变化情况是________．二、实验题专项练实验题专项练(一)1．解析：(1)因为在实验中比较的是mgh、12mv2的大小关系，故m可约去，不需要测量重物的质量，对减小实验误差没有影响，故A错误；为了减小纸带与限位孔之间的摩擦，两限位孔必须在同一竖直线上，这样可以减小纸带与限位孔的摩擦，从而减小实验误差，故B正确；实验选择的重物应该为质量较大、体积较小的物体，这样能减少空气阻力的影响，从而减小实验误差，故C正确；释放重物前，为更有效的利用纸带，重物离打点计时器下端近些，故D错误．(2)①当知道OA、OB和OG的长度时，无法算出任何一点的速度，故A不符合题意；当知道OE、DE和EF的长度时，利用DE和EF的长度可以求出E点的速度，从而求出O点到E点的动能变化量，知道OE的长度，可以求出O点到E点重力势能的变化量，可以验证机械能守恒定律，故B符合题意；当知道BD、BF和EG的长度时，由BD、BF的长度可以求出E点的速度，但无法求出G点的速度，故无法求出E点到G点的动能变化量，故C不符合题意；当知道AC、BF和EG的长度时，可以分别求出B点和F点的速度，从而求出B点到F点的动能变化量，知道BF的长度，可以求出B点到F点重力势能的变化量，可以验证机械能守恒定律，故D符合题意．②根据Δh＝gt2，解得：g＝3.71－1.765×0.022×10－2m/s2＝9.75m/s2.答案：(1)BC(2)①BD②9.752．解析：(1)由图(b)可知，测量电压为负，说明电压传感器正负极接反；(2)电源的伏安特性曲线中，电压轴的截距代表电源电动势，图线斜率的绝对值表示电源内阻；由图(c)可知，电源电动势为：E＝2.90V内阻为：r＋R0＝ΔUΔI＝2.90－1.500.20Ω＝7Ω，则r＝7Ω－5Ω＝2Ω.(3)把定值电阻等效到电源内部，充当电源内阻，则等效内阻为：r′＝7Ω；此时滑动变阻的功率等于等效电源的输出功率，当内外电阻相等时，电源输出功率最大，滑动变阻器的阻值先减小到7Ω，此过程功率逐渐增大；电阻继续减小，则功率又开始减小，即在滑动变阻器滑片从最左端逐渐向右移动的过程中，R上功率的先增大后减小；电源的效率为：η＝IUIE×100%＝UE×100%，滑动变阻器电阻减小，则U减小，故电源的效率减小．答案：(1)电压传感器正负极接反(2)2.902(3)先增大后减小减小实验题专项练(二)(建议用时：15分钟)题号12考点探究轻弹簧的弹性势能测量电压表的内阻1．用如图所示的装置可以测量弹簧的弹性势能．将弹簧放置在水平气垫导轨上，左端固定，右端在O点；在O点右侧的B、C位置各安装一个光电...
