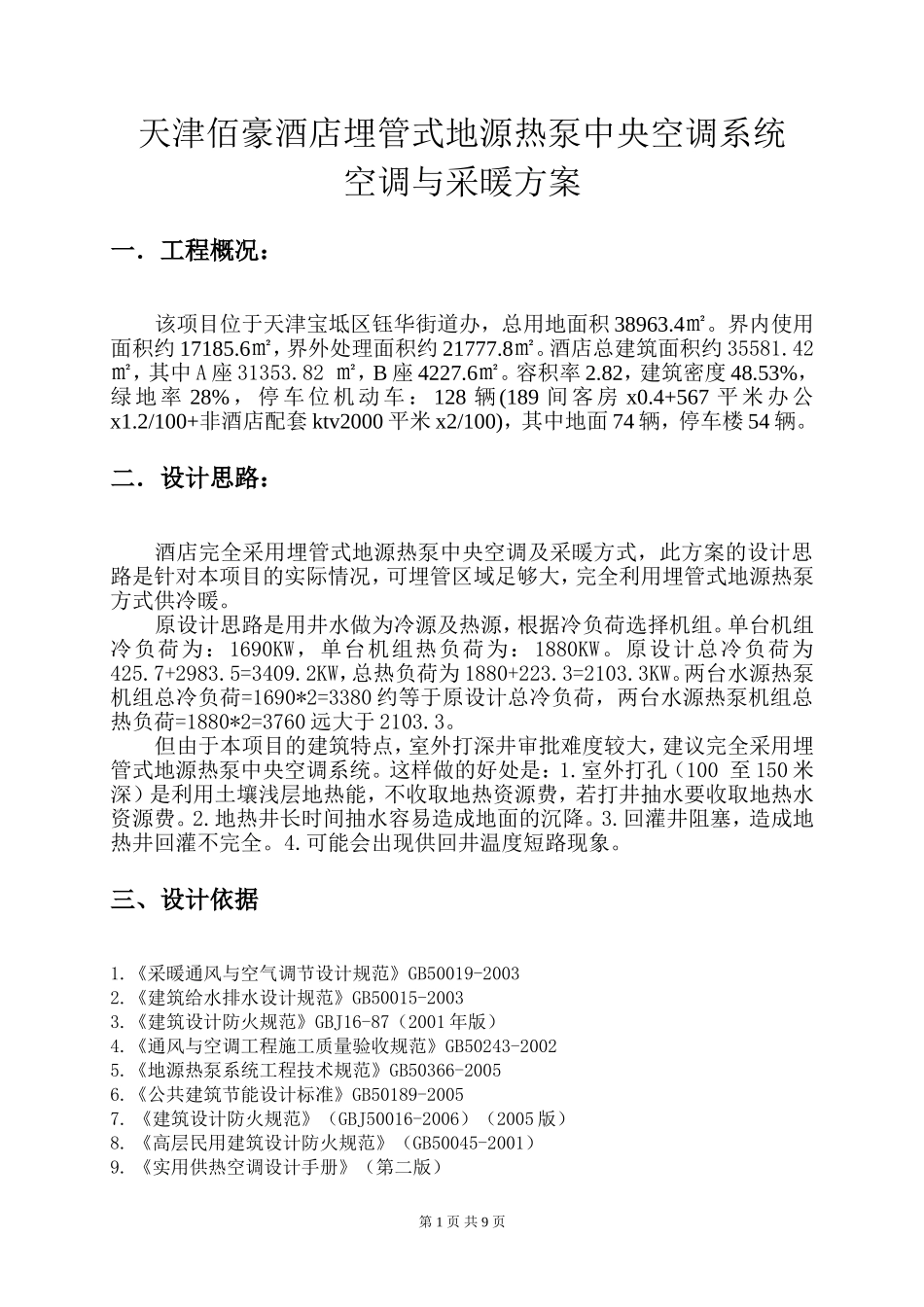

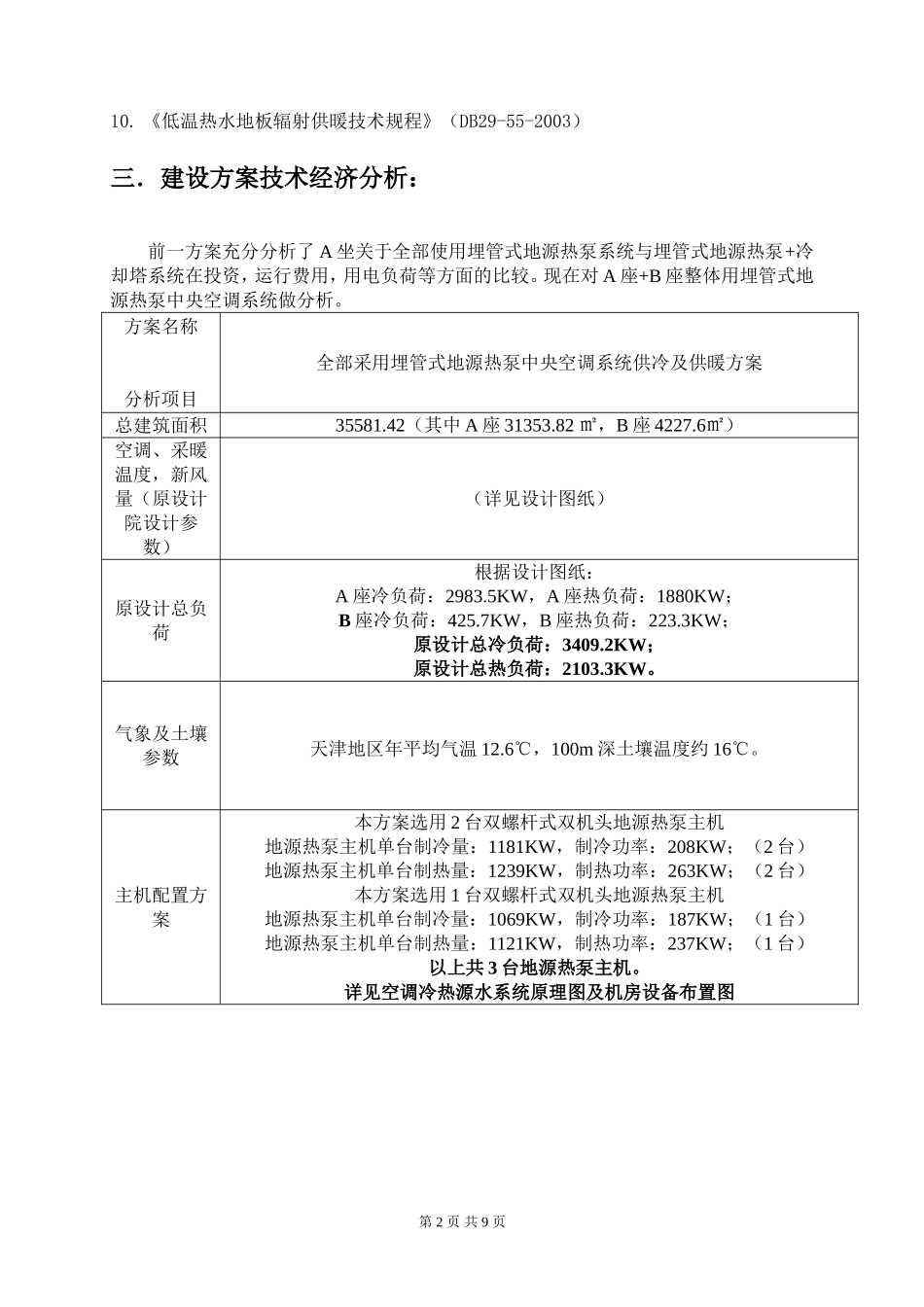

天津佰豪酒店埋管式地源热泵中央空调系统空调与采暖方案一．工程概况：该项目位于天津宝坻区钰华街道办，总用地面积38963.4㎡。界内使用面积约17185.6㎡，界外处理面积约21777.8㎡。酒店总建筑面积约35581.42㎡，其中A座31353.82㎡，B座4227.6㎡。容积率2.82，建筑密度48.53%，绿地率28%，停车位机动车：128辆(189间客房x0.4+567平米办公x1.2/100+非酒店配套ktv2000平米x2/100)，其中地面74辆，停车楼54辆。二．设计思路：酒店完全采用埋管式地源热泵中央空调及采暖方式，此方案的设计思路是针对本项目的实际情况，可埋管区域足够大，完全利用埋管式地源热泵方式供冷暖。原设计思路是用井水做为冷源及热源，根据冷负荷选择机组。单台机组冷负荷为：1690KW，单台机组热负荷为：1880KW。原设计总冷负荷为425.7+2983.5=3409.2KW，总热负荷为1880+223.3=2103.3KW。两台水源热泵机组总冷负荷=1690*2=3380约等于原设计总冷负荷，两台水源热泵机组总热负荷=1880*2=3760远大于2103.3。但由于本项目的建筑特点，室外打深井审批难度较大，建议完全采用埋管式地源热泵中央空调系统。这样做的好处是：1.室外打孔（100至150米深）是利用土壤浅层地热能，不收取地热资源费，若打井抽水要收取地热水资源费。2.地热井长时间抽水容易造成地面的沉降。3.回灌井阻塞，造成地热井回灌不完全。4.可能会出现供回井温度短路现象。三、设计依据1.《采暖通风与空气调节设计规范》GB50019-20032.《建筑给水排水设计规范》GB50015-20033.《建筑设计防火规范》GBJ16-87（2001年版）4.《通风与空调工程施工质量验收规范》GB50243-20025.《地源热泵系统工程技术规范》GB50366-20056.《公共建筑节能设计标准》GB50189-20057.《建筑设计防火规范》（GBJ50016-2006）（2005版）8.《高层民用建筑设计防火规范》（GB50045-2001）9.《实用供热空调设计手册》（第二版）第1页共9页10.《低温热水地板辐射供暖技术规程》（DB29-55-2003）三．建设方案技术经济分析：前一方案充分分析了A坐关于全部使用埋管式地源热泵系统与埋管式地源热泵+冷却塔系统在投资，运行费用，用电负荷等方面的比较。现在对A座+B座整体用埋管式地源热泵中央空调系统做分析。方案名称分析项目全部采用埋管式地源热泵中央空调系统供冷及供暖方案总建筑面积35581.42（其中A座31353.82㎡，B座4227.6㎡）空调、采暖温度，新风量（原设计院设计参数）（详见设计图纸）原设计总负荷根据设计图纸：A座冷负荷：2983.5KW，A座热负荷：1880KW；B座冷负荷：425.7KW，B座热负荷：223.3KW；原设计总冷负荷：3409.2KW；原设计总热负荷：2103.3KW。气象及土壤参数天津地区年平均气温12.6℃，100m深土壤温度约16℃。主机配置方案本方案选用2台双螺杆式双机头地源热泵主机地源热泵主机单台制冷量：1181KW，制冷功率：208KW；（2台）地源热泵主机单台制热量：1239KW，制热功率：263KW；（2台）本方案选用1台双螺杆式双机头地源热泵主机地源热泵主机单台制冷量：1069KW，制冷功率：187KW；（1台）地源热泵主机单台制热量：1121KW，制热功率：237KW；（1台）以上共3台地源热泵主机。详见空调冷热源水系统原理图及机房设备布置图第2页共9页埋管孔数的确定制冷埋孔数=314+142=456组制热埋孔数=368组由于冬季只需开启两台机组所以制热孔数较小，二者取较大值共计打孔456组。夏季热泵机组蒸发器进水温度为12℃，蒸发器出水温度为7℃；夏季热泵机组冷凝器进水温度为30℃，冷凝器出水温度为35℃；冬季热泵机组蒸发器进水温度为8℃，蒸发器出水温度为4℃；冬季热泵机组冷凝器进水温度为40℃，冷凝器出水温度为45℃；埋管换热器及冷却塔造价356万元地埋管换热器深130米深双U型，高强度聚乙烯管材，共计456组，埋管面积约为456×25=11400平米。详见埋管定位示意图。埋管可布置在距离建筑物外墙3米外的道路，场地，绿化地下2米深处。不会影响地面上的使用功能。而且地下埋管换热器使用寿命可达50年以上。水泵选择地源热泵系统用水泵的选择地埋管侧水泵（3用1备）200-400；水量262立方米/小时；扬程=32米；电机功率=45KW地埋管循环水系统选择定流量水系统，但是每台机组和其对应的水...
