配电柜铜排尺寸VIP免费

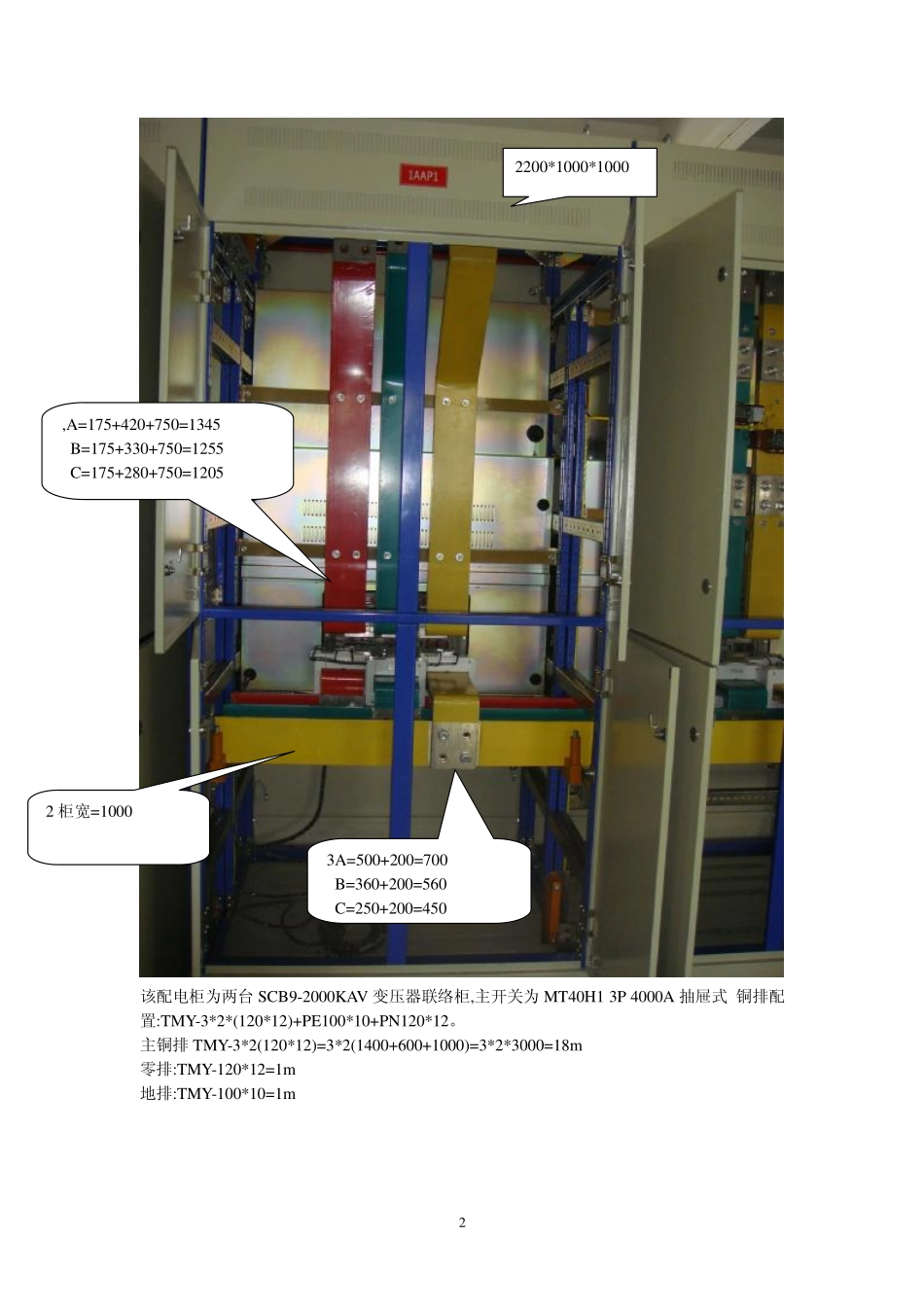

1该配电柜为SCB9-2000KAV变压器进线柜带计量,主开关为MT40H13P4000A抽屉式铜排配置:TMY-3*2*(120*12)+PE100*10+PN120*12。4000A三相四线母线槽进线主铜排TMY-3*2(120*12)=3*2(1550+750+1000+1020)=3*2*4320=26m零排:TMY-120*12=1860+320+160+1000=3.5m地排:TMY-100*10=1m计量互感器：LMZ31-0.661223000/5A10VZ/3.75VA0.2S零线夹:2只;母线框:4只,横排:水平高:760mm.TMY-3*(2*120*12)L=3*2*1020=6120TMY-3*(2*120*12)ABC=3*2*1000=6mTMY-3*(2*120*12)A=2*(430+440)=1740B=2*(430+320)=1560C=2*(430+180)=1220TMY-120*12N=1860+320+160TMY-3*(2*120*12)=3*2*(360+550+530+110)=6*1550=93002200*1000*10002该配电柜为两台SCB9-2000KAV变压器联络柜,主开关为MT40H13P4000A抽屉式铜排配置:TMY-3*2*(120*12)+PE100*10+PN120*12。主铜排TMY-3*2(120*12)=3*2(1400+600+1000)=3*2*3000=18m零排:TMY-120*12=1m地排:TMY-100*10=1m2柜宽=1000,A=175+420+750=1345B=175+330+750=1255C=175+280+750=12053A=500+200=700B=360+200=560C=250+200=4502200*1000*10003该配电柜为SCB9-2000KAV变压器进线柜带计量,主开关为MT40H13P4000A抽屉式铜排配置:TMY-3*2*(120*12)+PE100*10+PN120*12。主铜排TMY-3*2(120*12)=3*2(1550+560+1000+1460)=3*2*4320=27.5m零排:TMY-120*12=1860+320+160=2.5m地排:TMY-100*10=1m1ABC60+550+500+30=15402A=500+200=700B=360+200=560C=230+200=4303宽=10004ABC=1460N=ABC=1860+320+160=23402200*1000*10004该配电柜为SCB9-2000KAV变压器计量柜铜排配置:TMY-3*2*(120*10)+PE60*8+PN120*10。主铜排TMY-3*2(120*12)=3*2(1860)=11.5m零排:TMY-120*10=1m地排:TMY-80*6=1mN=940+670+160=1770A=350+640+200+580+160=1930B=350+640+200+510+160=1860C=350+640+200+450+160=1800横排至市发电柜ABCNPE=10005该配电柜为市发电转换柜,市开关为MT40H13P4000A抽屉式,发电开关为MT10H13P1000A铜排配置:TMY-3*2*(120*10)+PN100*10TMY-3*100*10+N80*10。120*10=2520*3+1820+1540+1280+2000*3+1060+960+860+750+4*1000+400+300+230=27m80*10=1560*4+1100+1520+1280+1020+1100+2120=15mPE-80*10=1mTMY-2*3*(80*10)2*N80*10A=2*(650+130)=1560B=2*(650+130)=1560C=2*(650+130)=1560N=2*(650+130)=1560TMY-2*3*(80*10)A2*(430+330)=1520B2*(310+330)=1280C2*(180+330)=1020TMY-2*(80*10)N=2*(100+450)=1100(出开关上)TMY-120*10N=300+100=400(进开关下)N=110+190=300(加强)N=230(分支)TMY-80*102N=2(580+300+180)=2120(接分支)TMY-4*120*10A=1000B=1000C=1000N=1000TMY-3*2*120*10A=1260*2=2520B=1260*2=2520C=1260*2=2520TMY-4*120*10N210*2+460+180=1060A210*2+360+180=960B210*2+260+180=860C210*2+150+180=750TMY-3*2*(120*10)A2*(440+470)=1820B2*(440+340)=1540C2*(440+200)=1280TMY-3*2*120*10A=2*1000=2000B=2*1000=2000C=2*1000=20006本馈电柜为两个MT10H1/3P1000A开关TMY-100*10:760*3=2280TMY-80*6:(260+370+490+500+400+270)*2+810*3=7010TMY-60*8:(510+610+510)*2=3260TMY-100*10ABC=760TMY-80*6A=120+380=500B=120+280=400C=120+150=270TMY-80*6A=260B=370C=490TMY-60*8A=310+200=510B=410+200=610C=310+200=510TMY-80*6A=120+380=500B=120+280=400C=120+150=270TMY-80*6A=260B=370C=490TMY-60*8A=310+200=510B=410+200=610C=310+200=510TMY-80*6ABC=8107本馈电柜上面为MT12H1/3P1250A,下为MT16H1/3P1600ATMY-80*10=1300*3+900*3+500+400+270+260+370+490+510+610+510=9350TMY-80*6=260+370+490+500+400+270+510+610+510=3920TMY-3(2*80*10)A=650*2=1300B=650*2=1300C=650*2=1300TMY-80*6A=260B=370C=490TMY-80*6A=120+380=500B=120+280=400C=120+150=270TMY-80*6A=310+200=510B=410+200=610C=310+200=510TMY-80*10A=260B=370C=490TMY-80*10A=120+380=500B=120+280=400C=120+150=270TMY-80*10A=310+200=510B=410+200=610C=310+200=510TMY-3*80*10A=900B=900C=9008GCK抽屉柜垂直铜排厚度只能为6mm,长度按7.5米计算,每个抽屉400及以上按4.5米/个,零地排分支按4米计算.9麦斯鞋业市发转换柜3200A/4PABC=1030mmmNABC：460360250170NABC：160NABC：260390510640ABC：440320210ABC：350A：120+480+150=750B：120+430+150=700C：120+370+150=640ABC=900mmmABCN=900mmmN：140+600+140+300+330+410+250N：150+550=700A：390+150=540B：370+150=520C：260+160=420ABCN：630mm104000A馈电柜TMY-120*3-2A=160+330+360+200B=170+230+360+200C=700+200A=470+240B=340+2403C=210+24011A=700+150B=700+150C=700+150A=300+170B=400+170C=300+170A=1460B=1460C=1460A=260C=360B=460A=190+400B=190+290C=190+180A=470+200B=360+200C=250+200A=柜宽B=柜宽C=柜宽
