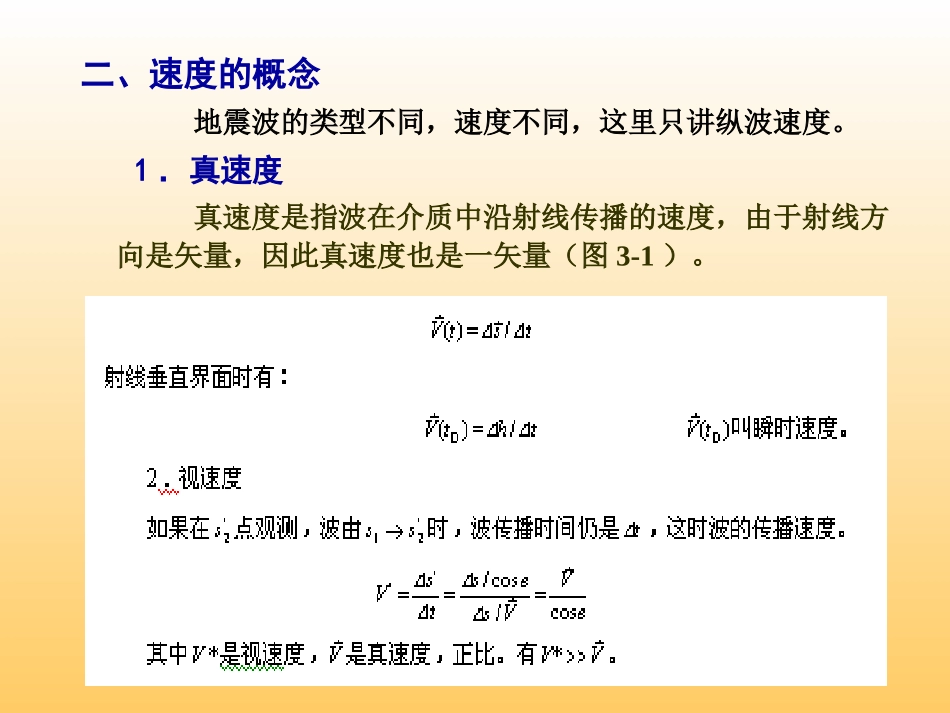

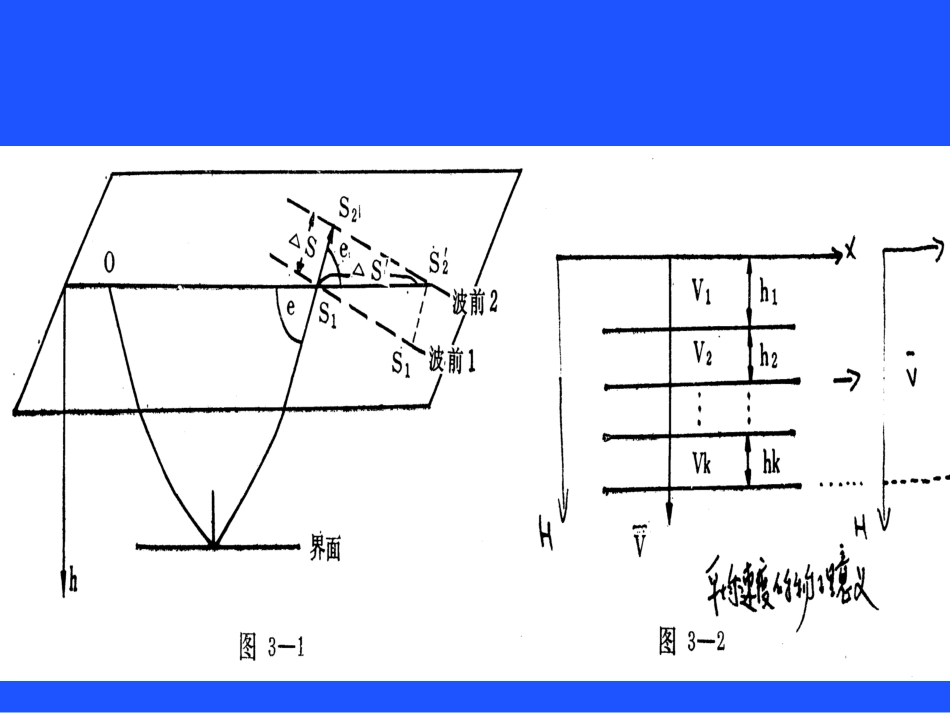

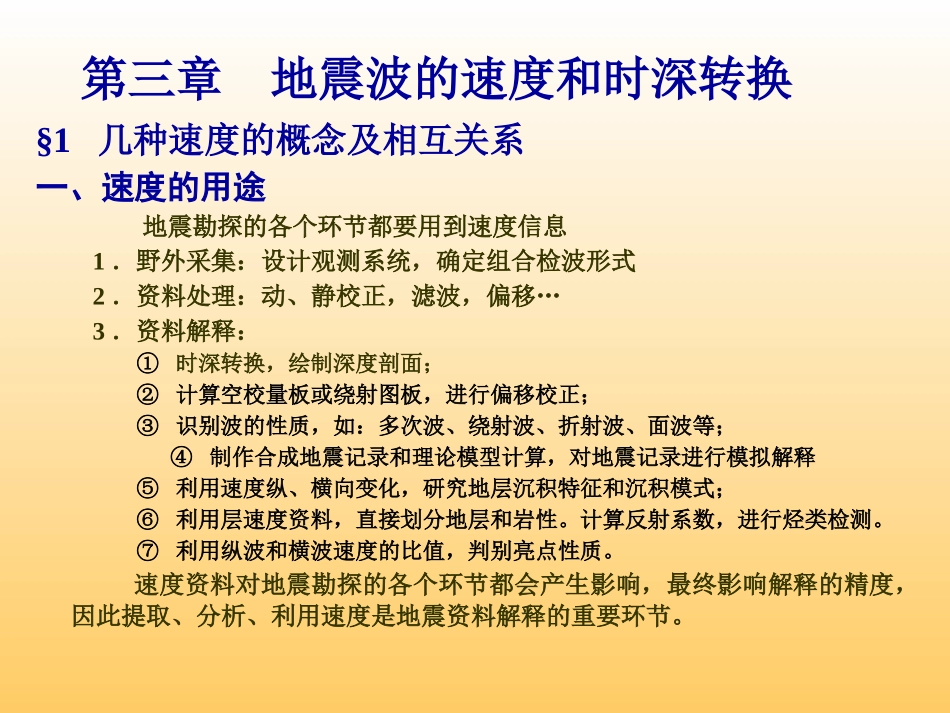

§1几种速度的概念及相互关系一、速度的用途地震勘探的各个环节都要用到速度信息1．野外采集：设计观测系统，确定组合检波形式2．资料处理：动、静校正，滤波，偏移…3．资料解释：①时深转换，绘制深度剖面；②计算空校量板或绕射图板，进行偏移校正；③识别波的性质，如：多次波、绕射波、折射波、面波等；④制作合成地震记录和理论模型计算，对地震记录进行模拟解释⑤利用速度纵、横向变化，研究地层沉积特征和沉积模式；⑥利用层速度资料，直接划分地层和岩性。计算反射系数，进行烃类检测。⑦利用纵波和横波速度的比值，判别亮点性质。速度资料对地震勘探的各个环节都会产生影响，最终影响解释的精度，因此提取、分析、利用速度是地震资料解释的重要环节。第三章地震波的速度和时深转换二、速度的概念地震波的类型不同，速度不同，这里只讲纵波速度。1．真速度真速度是指波在介质中沿射线传播的速度，由于射线方向是矢量，因此真速度也是一矢量（图3-1）。3．平均速度（图3-2）水平成层地层情况下，地震波垂直入射时，定义为：4．均方根速度水平均匀介质条件下，时距曲线方程是：对水平层状介质：5．等效速度倾斜界面情况下，均匀介质共中心点时距曲线方程是：目前获得速度的方法广泛采用三种方法，即叠加速度谱，相关速度谱，波动方程速度反演。不但可以得到叠加速度，还可以由叠加速度得到均方根速度，再由均方根速度求得其它的速度。1．叠加速度谱的解释（如下图）根据速度谱确定一条合理的叠加速度曲线，即为对速度谱的解释。常用的方法有：①选择质量好的速度谱进行解释，即要求谱的能量强弱变化分明，并与反射波的强弱变化相对应，强反射团峰值突出，信噪比高；②能量团的分布符合速度随时间的增大而递增的规律，可靠的能量团应与时间剖面上的反射波相对应；③叠加速度应穿过多数的能量团或速度极值点；④判断速度谱能量团或极值的性质，剔出各种异常波引起的高低速极值点；⑤时间剖面和切面的检查。§2速度谱资料的解释和应用2．叠加速度谱在构造解释中的应用①认识异常多次波（低速极值点）、绕射波、断面波（高速极值点）。叠加速度谱上，深层速度过低的能量团，可能是由浅层多次波引起的，根据这一现象可识别多次波（如图）。绕射波、断面波在叠加速度谱是表现为高速异常。②由叠加速度求平均速度、层速度。§2速度谱资料的解释和应用3．对速度精度的要求许多因素都会影响求取速度的精度：①地下介质各向异性②低速带的不均匀分布③地震波形随炮检距的变化④记录信噪比低，规则干扰波⑤速度参数选取不当（对各种用途的速度精度要求不一）§2速度谱资料的解释和应用§3时深转换和深度剖面的绘制一、时深转换时间剖面虽可反映构造的形态、位置，但不能确切表示界面的深度和产状，必须进行时深转换。对水平叠加剖面先作偏移，再进行时深转换。对偏移剖面，可直接用下式进行：H是深度，v是平均速度。t0是回声时间。时深转换一般采用平均速度，也可用层速度逐层求层厚度；0tV21H1．t0图用空校法作深度剖面2．偏移剖面绘制深度剖面二、深度剖面的绘制一般是由t0图作构造平面图；深度剖面显得不重要，但对一些复杂有勘探价值的基干剖面，联井剖面都必须作深度剖面图以确定断层，地层产状。1．水平叠加剖面绘制深度剖面①均匀介质中t0法（如图）§3时深转换和深度剖面的绘制根据公式和平均速度曲线，绘制H-t0尺，可由t0直接量出H。②连续介质中的曲射线法：2．用偏移时间剖面绘制深度剖面经偏移归位的时间剖面，反射同相轴的位置是准确的。如果测线是垂直界面走向，可以转成深度剖面，无需划圆弧。如果测线不垂直走向时，有侧面反射时差，时深转换后是不确定的。①深度剖面比例尺1：2万5或1：5万②以静校正的基准线为零线③通过对比层位，对续至相位进行深度校正（相位校正）④剖面质量好，过钻井剖面应附钻井地层柱状图§4反射界面空间位置的确定经时深转换得到的深度剖面，只有在水平界面情况下才能由深度剖面确定地质层位和产状。当测线不是沿界面倾向布置时，所得到的界面位置、倾角需进行校正，才能反映真实的位置。1．真深度,视铅垂深度,...
