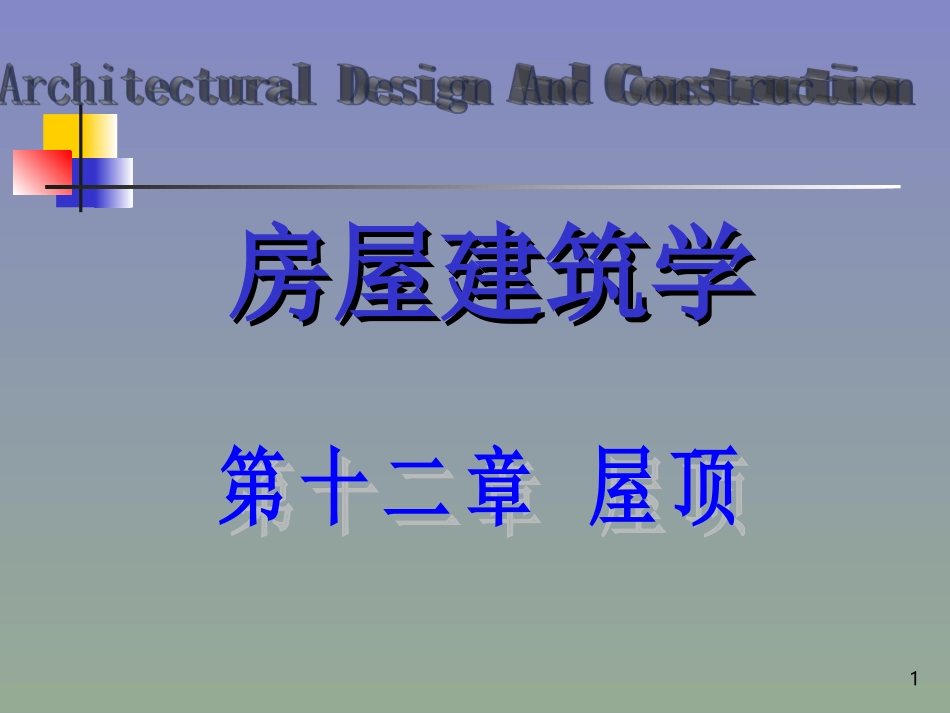

第十二章 屋顶VIP免费

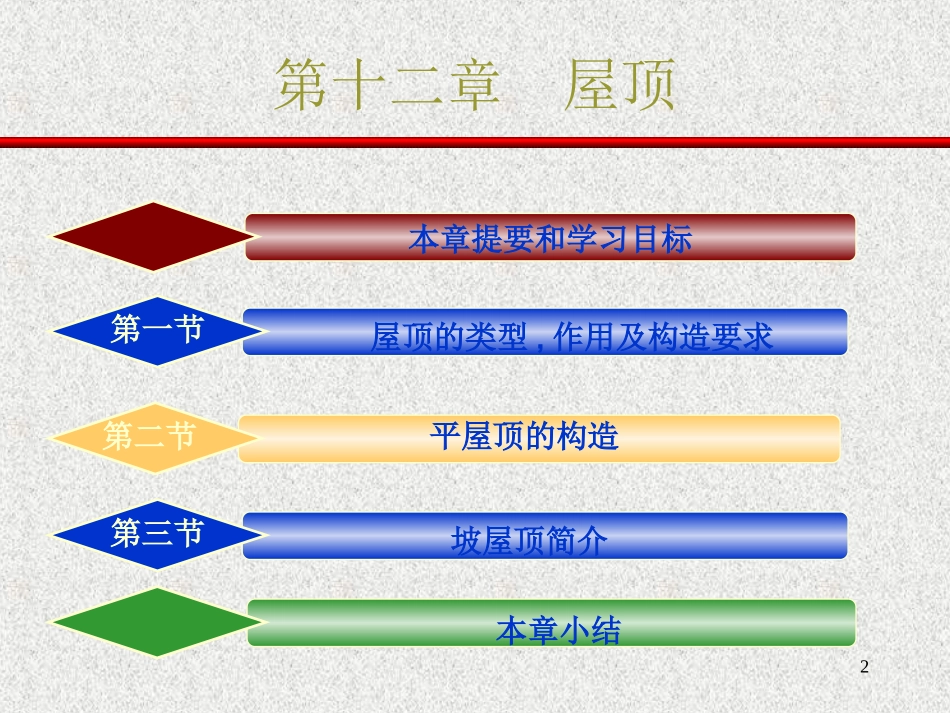

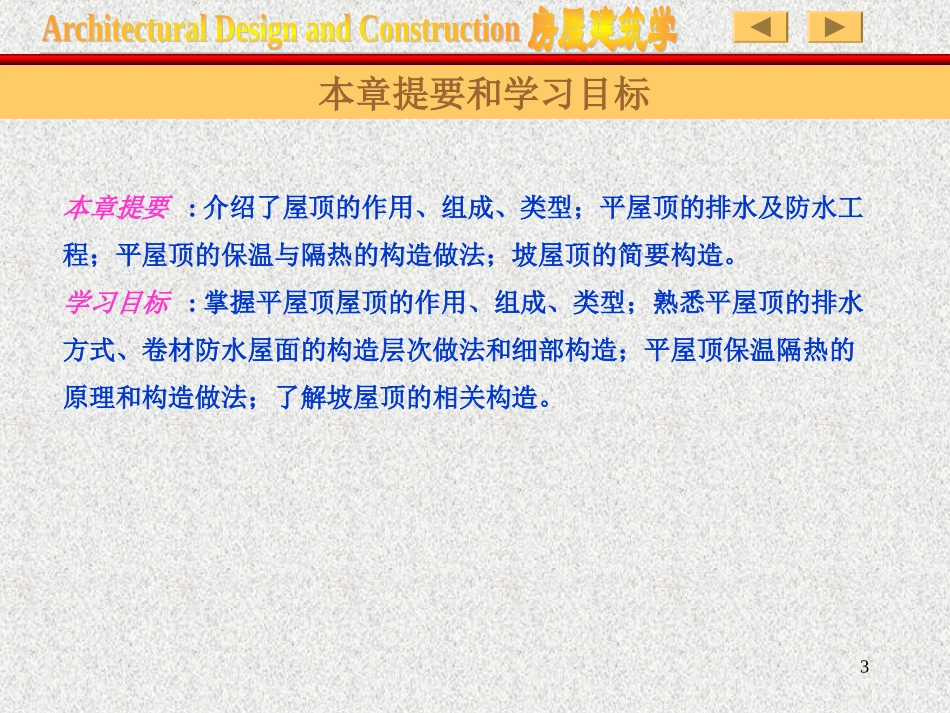

1房屋建筑学房屋建筑学2第十二章屋顶本章提要和学习目标屋顶的类型,作用及构造要求第一节平屋顶的构造第二节本章小结坡屋顶简介第三节3本章提要和学习目标本章提要:介绍了屋顶的作用、组成、类型；平屋顶的排水及防水工程；平屋顶的保温与隔热的构造做法；坡屋顶的简要构造。学习目标:掌握平屋顶屋顶的作用、组成、类型；熟悉平屋顶的排水方式、卷材防水屋面的构造层次做法和细部构造；平屋顶保温隔热的原理和构造做法；了解坡屋顶的相关构造。4一、屋顶的类型屋顶是由屋面与支承结构等组成。常见的屋顶形式为：平屋顶、坡屋顶和其它屋顶1.平屋顶。平屋顶通常是指排水坡度＜5﹪的屋顶，一般为2-3﹪﹪的坡度。图12-1是平屋顶常见的几种形式。2.坡屋顶。坡屋顶通常是指屋面坡度较陡的屋顶，其坡度一般大于10﹪。图12－2是常见的几种坡屋顶的形式。3.曲面屋顶。是由各种薄壁结构、悬索结构作为屋顶承重结构的屋顶。如：双曲拱屋顶、球形网壳屋顶、扁壳屋顶等第一节屋顶的类型、作用及构造要求5二、屋顶的作用及构造要求屋顶是建筑物最上部的覆盖部分，应具有能抵御自然界各种环境因素对建筑物的不利影响，承受风、雨、雪、施工、上人等荷载作用，设计要求：具有良好的围护作用，足够的强度、刚度和稳定性。其中防止雨水渗漏是屋顶设计的核心。我国现行的《屋面工程技术规程》(GB50207-1994)按建筑物的性质、重要程度、使用功能要求及防水耐久年限等，将屋面防水划分为四个等级，各等级均有不同的设防要求，详见表12-1。第一节屋顶的类型、作用及构造要求6第一节屋顶的类型、作用及构造要求项目屋面防水等级ⅠⅡⅢⅣ建筑物类别特别重要的民用建筑和有特殊要求的工业建筑重要的工业与民用建筑、高层建筑一般民用及工业建筑非永久性的建筑防水层使用年限（年）2515105防水层使用材料宜选用合成高分子卷材、高聚物改性沥青防水卷材、合成高分子防水涂料、细石混凝土等材料宜选用高聚物改性沥青防水卷材、合成高分子卷材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石混凝土、平瓦等材料应选用三布四油防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青防水涂料、合成高分子防水涂料、沥青基防水涂料、刚性防水层、平瓦、油毡瓦等材料可选用二布三油沥青防水卷材、高聚物改性沥青防水涂料、沥青基防水涂料、波形瓦等材料设防要求三道或三道以上防水设防，其中应有一道合成高分子防水卷材，见只能有一道厚度不小于2mm的合成高分子涂膜二道防水设防，其中应有一道卷材，也可采用压型钢板进行一道设防一道防水设防，或两道防水材料复合使用一道防水设防表12-1屋面防水等级及防水要求7一、平屋顶的组成1.承重结构。目前采用较多的是现浇或预制钢筋混凝土楼板两种。2.防水层。常采用的主要有柔性与刚性防水屋面。此外还有较多的新型防水材料。3.附加层。包括保温层、隔热层等二、平屋顶排水设计设计内容包括：选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。第二节平屋顶的构造8（一）屋顶坡度选择1.屋顶排水坡度的表示方法屋面中常用的坡度的表示方法有角度法、斜率法以及百分比法。斜率法以屋顶倾斜面的垂直投影长度与水平投影长度之比来表示。百分比法以屋顶上倾斜面的垂直投影长度与水平长度之比的百分比值来表示。角度法以倾斜面与水平面所成夹角的大小来表示，角度法应用较少。2.影响屋顶坡度的因素主要考虑所采用的屋面防水材料和当地降雨量两方面的因素。（1）与屋面防水材料的关系。（2）与降雨量大小的关系。规律：屋面防水材料尺寸越小，屋面排水坡度越大；反之则越小。降雨量大的地区屋面排水坡度较大；反之则较小。第二节平屋顶的构造93.屋顶坡度的形成方法1）材料找坡。材料找坡是指屋顶坡度由垫坡材料形成。特点：材料找坡的屋面板可以水平放置，顶棚面平整，但材料找坡增加屋面荷载，材料和人工消耗较多。一般用于坡向长度较小的屋面。平屋顶材料找坡的坡度宜为2﹪。2）结构找坡。结构找坡是屋顶结构自身带有排水坡度。特点：结构找坡无须在屋面上另加找坡材料，构造简单，不增加屋面荷载，但天棚顶倾斜，室内空间不够规整。此方法常用于坡屋顶及曲面屋顶的找坡...
