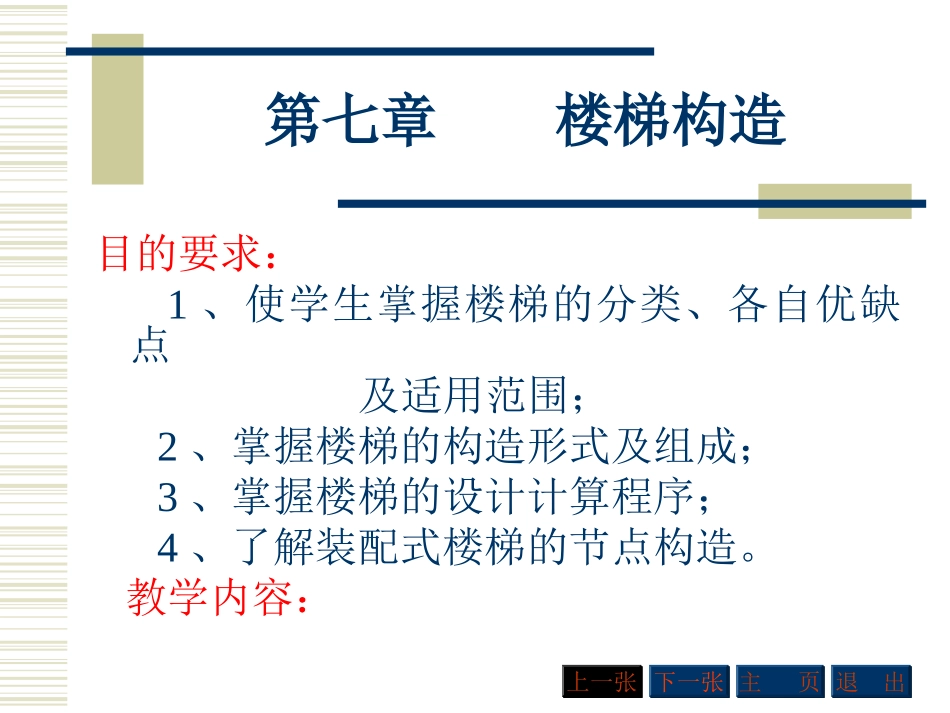

第七章 楼梯构造VIP免费

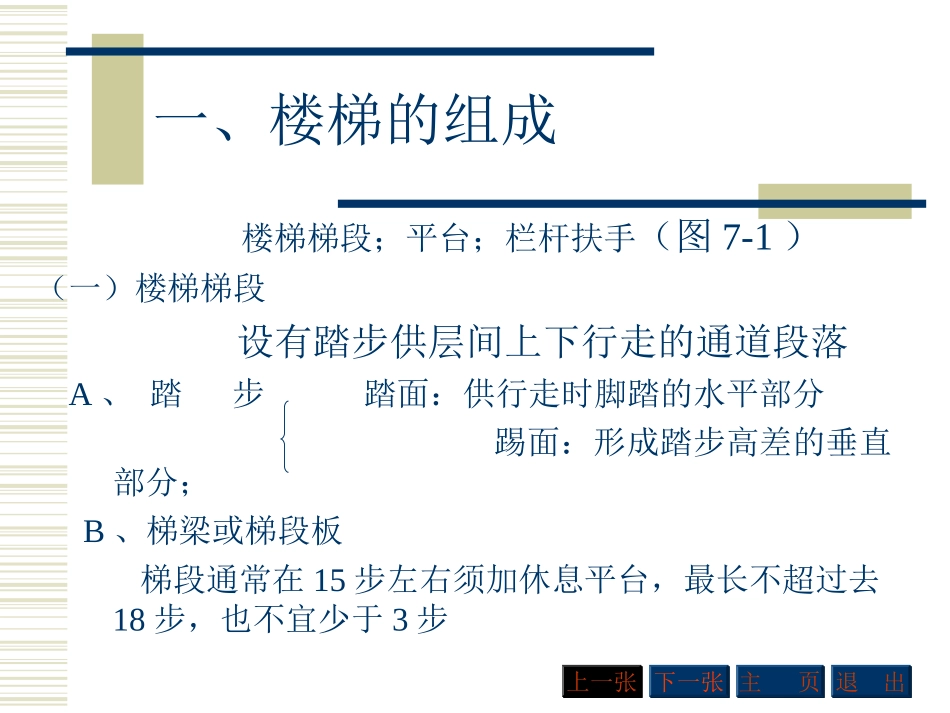

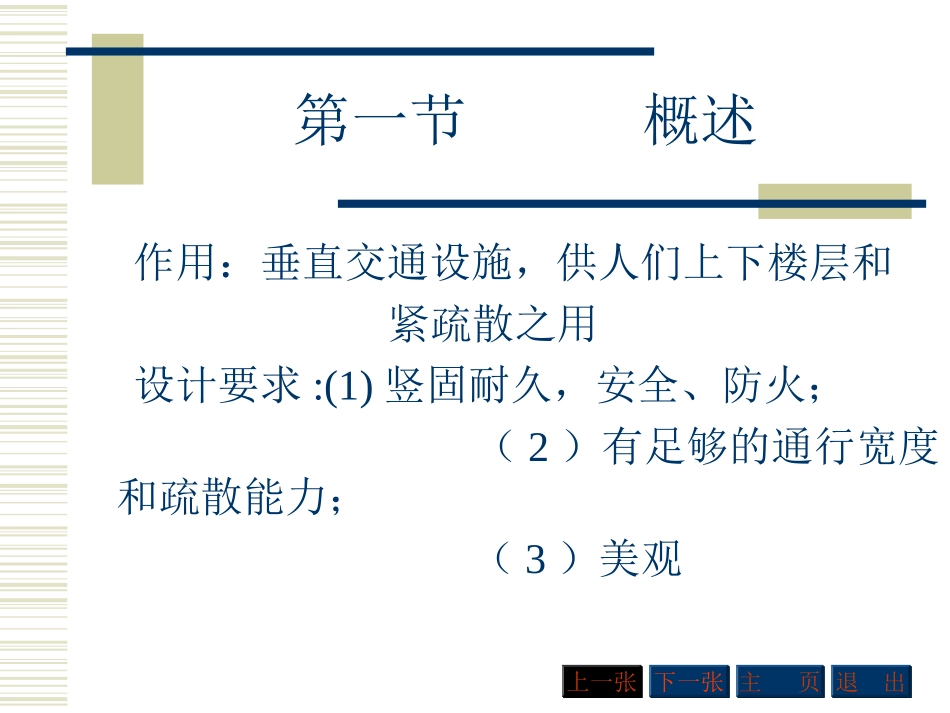

第七章楼梯构造目的要求：1、使学生掌握楼梯的分类、各自优缺点及适用范围；2、掌握楼梯的构造形式及组成；3、掌握楼梯的设计计算程序；4、了解装配式楼梯的节点构造。教学内容：上一张上一张下一张下一张主页主页退出退出第一节概述作用：垂直交通设施，供人们上下楼层和紧疏散之用设计要求:(1)竖固耐久，安全、防火；（2）有足够的通行宽度和疏散能力；（3）美观下一张下一张主页主页退出退出上一张上一张一、楼梯的组成楼梯梯段；平台；栏杆扶手（图7-1）（一）楼梯梯段设有踏步供层间上下行走的通道段落A、踏步踏面：供行走时脚踏的水平部分踢面：形成踏步高差的垂直部分；B、梯梁或梯段板梯段通常在15步左右须加休息平台，最长不超过去18步，也不宜少于3步下一张下一张主页主页退出退出上一张上一张（二）楼梯平台连接两个楼段之间的水平部分；供休息、转换方向A、楼层平台（正平台）B、中间平台（半平台下一张下一张主页主页退出退出上一张上一张（三）栏杆、扶手楼梯的组成（图7-1）下一张下一张主页主页退出退出上一张上一张二、楼梯的形式（一）单跑楼梯（直跑）（图7-2a）（二）双跑楼梯A、双跑直跑梯（图7-2b）B、双跑折角梯（图7-2f）C、双跑平行梯（图7-2c）下一张下一张主页主页退出退出上一张上一张（二）双跑楼梯D、双分式平行梯（图7-2d）E、双合式平行梯（图7-2e）F、双分折角梯（图7-2n）G、剪刀梯（图7-2ij）下一张下一张主页主页退出退出上一张上一张（三）三跑楼梯（四）螺旋楼梯（图7-2k）（五）弧形楼梯（图7-2L）下一张下一张主页主页退出退出上一张上一张三、楼梯的尺度楼梯平面的表示法A、底层平面图（图7-7a）B、中间层平面图（图7-7b）C、顶层平面图（图7-7c）下一张下一张主页主页退出退出上一张上一张三、楼梯的尺度1、踏步尺度（1）坡度：取决于踏步的高度与宽度（2）踏步尺寸（高度与宽度）：踏步尺寸的计算公式：2h+b=600-630mm踏步的数量：N=H/h（图7-3）下一张下一张主页主页退出退出上一张上一张三、楼梯的尺度2、梯段尺度梯段宽度：由通行人数的多少和建筑防火要求决定计算依据：每股人流500-600mm两股人流1000-1200mm三股人流1500-1800mm梯段长度：L=b(N-1)下一张下一张主页主页退出退出上一张上一张三、楼梯的尺度3、平台宽度平台宽度应不小于梯段的宽度，当平台上设有消防栓时，应扣出它们所占的宽度。中间平台宽度D1≥梯段宽楼层平台宽度D2≥梯段宽4、梯井宽度梯井宽度C=60-200mm下一张下一张主页主页退出退出上一张上一张三、楼梯的尺度5、楼梯尺寸计算（图7-4）6、栏杆扶手尺度（图7-5）下一张下一张主页主页退出退出上一张上一张三、楼梯的尺度7、楼梯净空高楼梯净高是指平台下或梯段下通行人时的竖向净空高度，计算时是以踏步的表面到顶棚的净高度来考虑。梯段上净高＞2200MM；平台梁底面下净高＞2000MM；（图7-6）下一张下一张主页主页退出退出上一张上一张（1）将底层第一梯段增长，形成步数不等的梯段。（图7-8a）（2）第一梯段长度与步数不变，降低楼梯间室内地坪标高。（图7-8b）（3）上述两种方法的结合。（图7-8c）（4）底层用直跑梯，直接上到二楼。（图7-8d）下一张下一张主页主页退出退出上一张上一张第二节钢筋砼楼梯构造一、现浇式钢筋砼楼梯特点：整体性好，刚度大，设计灵活，但施工复杂，模板耗费多分类：板式和梁板式（图7-9）下一张下一张主页主页退出退出上一张上一张（一）板式楼梯（L≤3.3M）组成：梯段、平台梁、平台板荷载传递：荷载→踏步板→梯段板→平台梁→墙或柱特点：下一张下一张主页主页退出退出上一张上一张（二）梁式楼梯(L＞3.3M)组成：踏步板、斜梁、平台梁、平台板荷载传递：荷载→踏步板→斜梁→平台梁→墙或柱特点：梁式梯段的形式有:明步、暗步下一张下一张主页主页退出退出上一张上一张二、装配式钢筋砼楼梯特点:分类:下一张下一张主页主页退出退出上一张上一张（一）小型构件装配式楼梯1、梁承式楼梯（图7-12）组成:踏步板、斜梁、平台梁、平台板A、踏步板:一字形、L形(正反)、三角形B、斜梁:矩形、L形、锯齿形C、平台梁:矩形、L形D、平台板:实心平板、空心板、槽形板下一张下一张主页主页...
