建筑制图与CAD复习题VIP免费

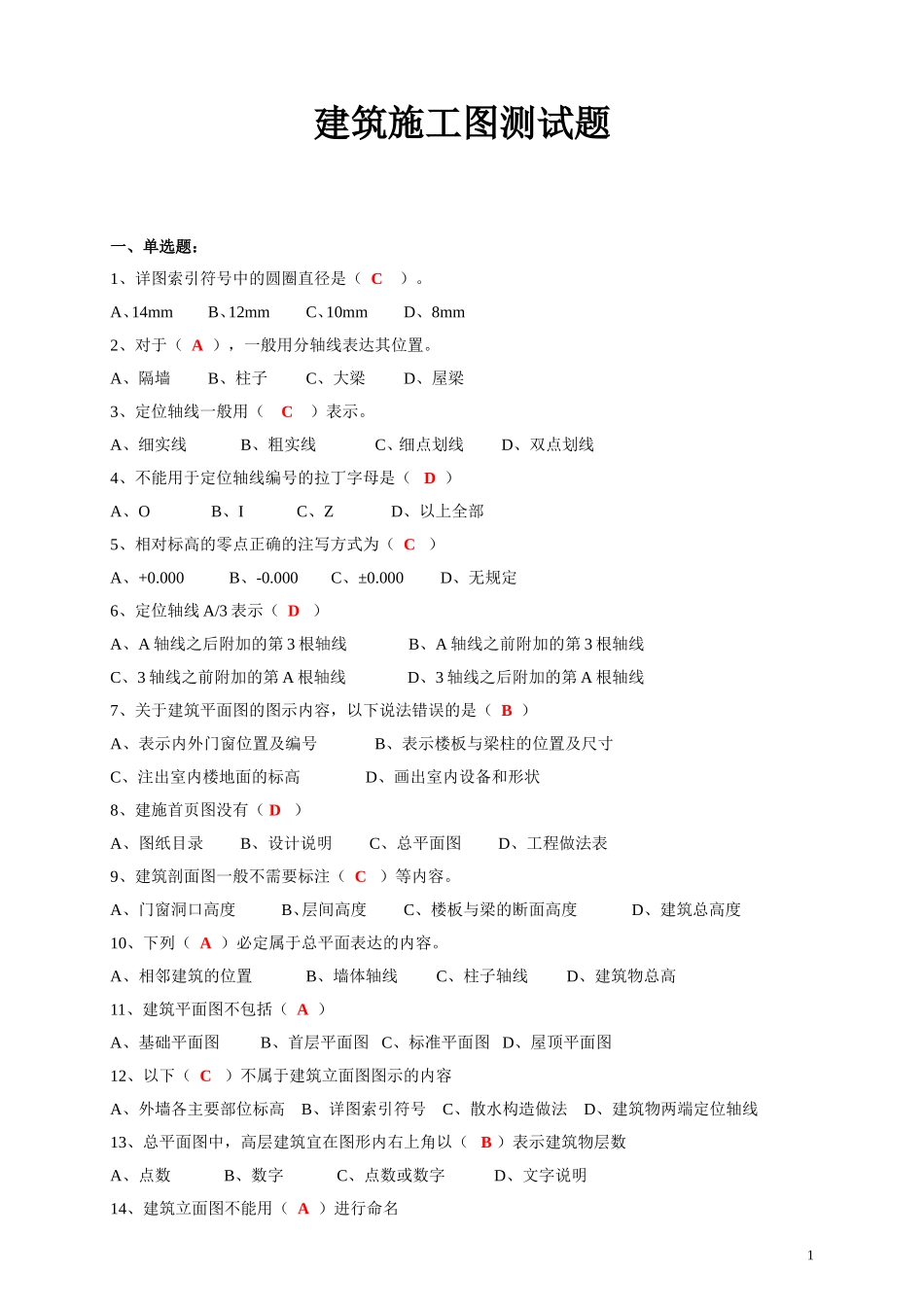

建筑施工图测试题一、单选题：1、详图索引符号中的圆圈直径是（C）。A、14mmB、12mmC、10mmD、8mm2、对于（A），一般用分轴线表达其位置。A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用（C）表示。A、细实线B、粗实线C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是（D）A、OB、IC、ZD、以上全部5、相对标高的零点正确的注写方式为（C）A、+0.000B、-0.000C、±0.000D、无规定6、定位轴线A/3表示（D）A、A轴线之后附加的第3根轴线B、A轴线之前附加的第3根轴线C、3轴线之前附加的第A根轴线D、3轴线之后附加的第A根轴线7、关于建筑平面图的图示内容，以下说法错误的是（B）A、表示内外门窗位置及编号B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高D、画出室内设备和形状8、建施首页图没有（D）A、图纸目录B、设计说明C、总平面图D、工程做法表9、建筑剖面图一般不需要标注（C）等内容。A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度10、下列（A）必定属于总平面表达的内容。A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高11、建筑平面图不包括（A）A、基础平面图B、首层平面图C、标准平面图D、屋顶平面图12、以下（C）不属于建筑立面图图示的内容A、外墙各主要部位标高B、详图索引符号C、散水构造做法D、建筑物两端定位轴线13、总平面图中，高层建筑宜在图形内右上角以（B）表示建筑物层数A、点数B、数字C、点数或数字D、文字说明14、建筑立面图不能用（A）进行命名1A、建筑位置B、建筑朝向C、建筑外貌特征D、建筑首尾定位轴线15、外墙装饰材料和做法一般在（D）上表示。A、首页图B、平面图C、立面图D、剖面图16、剖面图中，标注在装修后的构件表面的标高是（C）A、结构标高B、相对标高C、建筑标高D、绝对标高17、在建筑施工图的平面图中，M一般代表的是（B）。A、窗B、门C、柱D、预埋件18、室外散水应在（A）中画出。A、底层平面图B、标准层平面图C、顶层平面图D、屋顶平面图19、A2幅面图纸尺寸b×l（单位：毫米）正确的是C。A、594×841B、841×420C、420×594D、420×29720、平面与某投影面平行，则在该投影面上投影为C。A、一直线B、一斜线C、平面实形D、其他21、水平投影和侧面投影应满足B的投影规律。A、长对正B、宽相等C、高平齐D、长、宽、高都相等22、正面和水平投影图所对应的侧面投影图为B。ABCD23、正面和水平投影图所对应的侧面投影图为C。ABCD24、正等测轴侧图的轴向缩短系数正确的是C。A、1.2B、1.0C、0.82D、0.525、工程图纸一般是采用D原理绘制。A、中心投影法B、平行投影法C、斜投影图D、正投影图26、图样上的尺寸数字代表的是A。A2、实际尺寸B、图线的长度尺寸C、随比例变化的尺寸D、其他27、在总平面图中新建房屋用C绘制。A、粗虚线B、细实线C、粗实线D、细虚线28、施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是C。ABCD29、绘图板的工作边为A。A、短边B、长边C、两边都是D、无工作边30、房屋建筑制图标准规定，粗实线一般用于A。A、主要可见轮廓线B、可见轮廓线C、不可见轮廓线D、可见轮廓线及图例线31、水平投影和正面投影应满足A的投影规律。A、长对正B、宽相等C、高平齐D、长、宽、高都相等32、正面和水平投影图所对应的侧面投影图为B。ABCD33、正面和水平投影图所对应的侧面投影图为D。ADCB34、建筑施工图中除了标高用到了m做单位还有D用到了m作单位。A、底层平面层B、标准层C、立面图D、总平面图35、建筑剖面图剖切符号一般应标注在B。A、标准层平面B、底层平面C、顶层平面D、其他36、当比例为1:50时，图上量得长度为30mm，实际长度为Am。A、1.5B、15C、0.15D、3037、在总平面图中未来待建房屋用D绘制。A、粗虚线B、细实线C、粗实线D、细虚线38、楼（屋）盖建筑构造层次表达一般不会出现在D。A、剖面图B、墙体剖面C、施工说明D、立面图339、楼层建筑平面图表达的主要内容为(A)。A、平面形状、内部布置等B、梁柱等构件类型C、板的布置及配筋D、外部造型及材料40、结构施工图一般包括施工说明、基础图、各层结构平面图以及(B)。A.设备图B.构件详图C.装修图D.门窗构造图41、在土建图中，普通砖的材料图...
