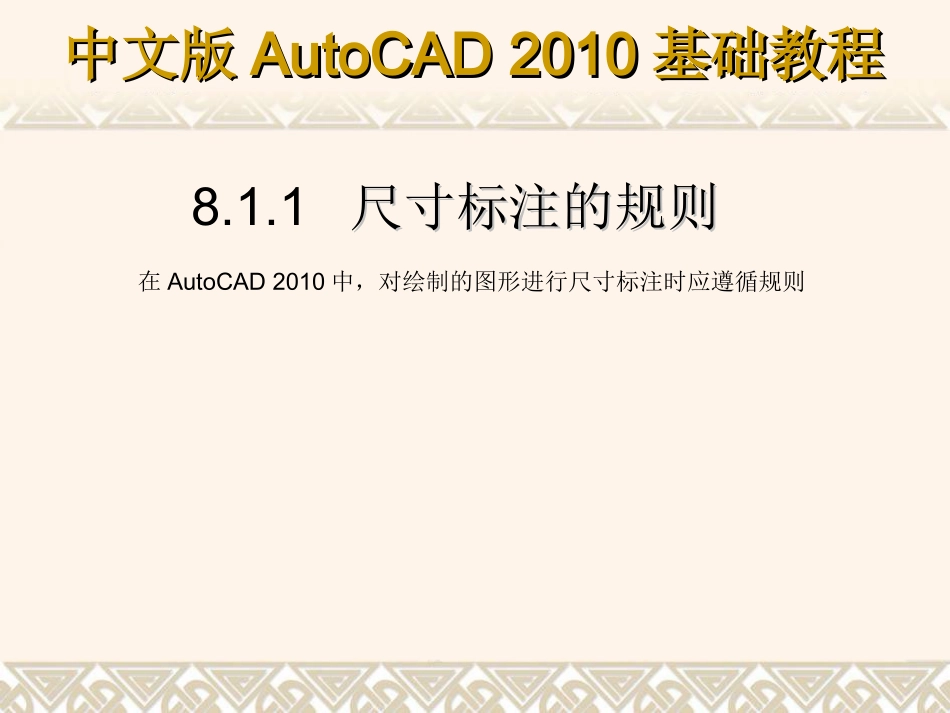

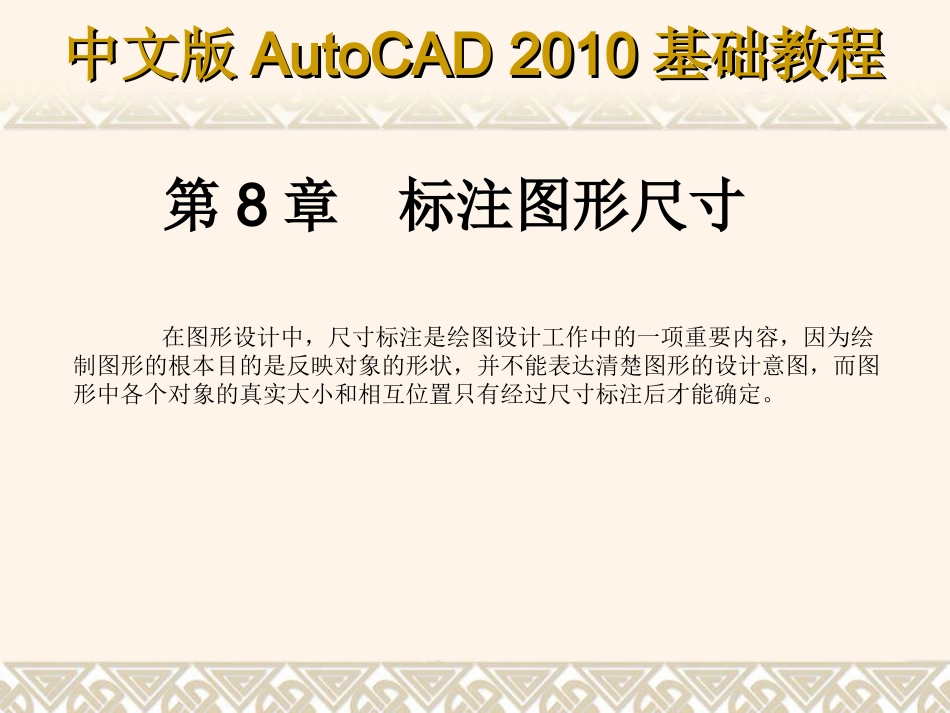

中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程第8章标注图形尺寸在图形设计中，尺寸标注是绘图设计工作中的一项重要内容，因为绘制图形的根本目的是反映对象的形状，并不能表达清楚图形的设计意图，而图形中各个对象的真实大小和相互位置只有经过尺寸标注后才能确定。中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.1尺寸标注的规则与组成由于尺寸标注对传达有关设计元素的尺寸和材料等信息有着非常重要的作用，因此在对图形进行标注前，应先了解尺寸标注的组成、类型、规则及步骤等。尺寸标注的规则尺寸标注的组成尺寸标注的类型创建尺寸标注的步骤中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.1.1尺寸标注的规则尺寸标注的规则在AutoCAD2010中，对绘制的图形进行尺寸标注时应遵循规则中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.1.2尺寸标注的组成在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字、尺寸线、尺寸界线、尺寸线的端点符号及起点等组成。箭头尺寸线标注文字尺寸界线超出约2mm间隔5~10mm中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.1.3尺寸标注的类型尺寸标注的类型AutoCAD2010提供了十余种标注工具以标注图形对象，使用它们可以进行角度、直径、半径、线性、对齐、连续、圆心及基线等标注。连续标注基线标注线性标注对齐标注角度标注半径标注直径标注中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.1.4创建尺寸标注的步骤创建尺寸标注的步骤在AutoCAD中对图形进行尺寸标注的基本步骤如下：(1)在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“格式”|“图层”命令，在打开的“图层特性管理器”对话框中创建一个独立的图层，用于尺寸标注。(2)在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“格式”|“文字样式”命令，在打开的“文字样式”对话框中创建一种文字样式，用于尺寸标注。(3)在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“格式”|“标注样式”命令，在打开的“标注样式管理器”对话框设置标注样式。(4)使用对象捕捉和标注等功能，对图形中的元素进行标注。中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.2创建与设置标注样式在AutoCAD中，使用标注样式可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。新建标注样式设置直线设置符号和箭头设置文字设置调整设置主单位设置单位换算设置公差中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.2.1新建标注样式要创建标注样式，在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“格式”|“标注样式”命令，或在“功能区”选项板中选择“注释”选项卡，在“标注”面板中单击“标注样式”按钮，打开“标注样式管理器”对话框，如图8-3所示。单击“新建”按钮，在打开的“创建新标注样式”对话框中创建新标注样式。中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.2.2设置线在“新建标注样式”对话框中，使用“线”选项卡可以设置尺寸线和尺寸界线的格式和位置。尺寸线尺寸界线中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.2.3设置符号和箭头在“新建标注样式”对话框中，使用“符号和箭头”选项卡可以设置箭头、圆心标记、弧长符号和半径标注折弯的格式与位置。箭头圆心标记弧长符号半径标注折弯标注打断线性折弯标注中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.2.4设置文字在“新建标注样式”对话框中，可以使用“文字”选项卡设置标注文字的外观、位置和对齐方式。文字外观文字位置文字对齐中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.2.5设置调整在“新建标注样式”对话框中，可以使用“调整”选项卡设置标注文字、尺寸线、尺寸箭头的位置。调整选项文字位置标注特征比例优化中文版中文版AutoCAD2010AutoCAD2010基础教程基础教程8.2.6设置主单位在“新建标注样式”对话框中，可以使用“主单位”选项卡设置主单位的格式与精度等属性。...
