第五章卧式水轮发电机组的安装VIP免费

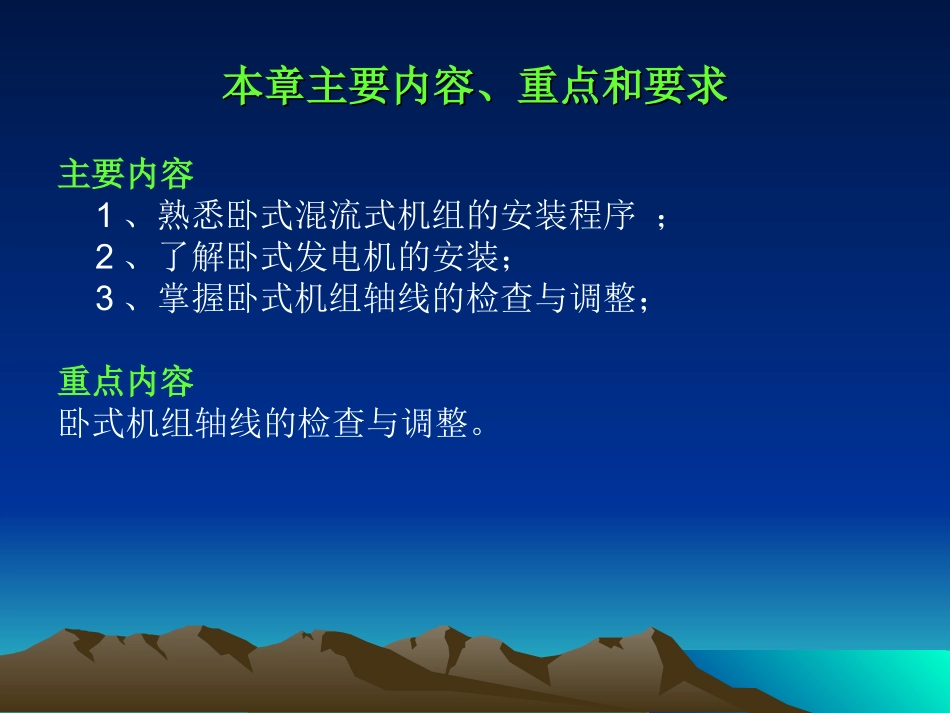

福建水利电力职业技术学院福建水利电力职业技术学院第五章卧式水轮发电机组的安装主要内容1、熟悉卧式混流式机组的安装程序；2、了解卧式发电机的安装；3、掌握卧式机组轴线的检查与调整；重点内容卧式机组轴线的检查与调整。本章主要内容、重点和要求本章主要内容、重点和要求第一节概述第一节概述一、卧式水轮发电机组的结构结构型式：①、四支点机组；轴法兰连接。②、三支点结构；由飞轮连接成整体。③、两支点结构。二、卧式水轮发电机组的安装•1、埋设部件•2、机组的安装高程和轴线方位•3、实际轴线检查与调整第二节卧式混流式的安装第二节卧式混流式的安装•一、卧式涡流式水轮机的结构特点和安装程序第二节卧式混流式的安装第二节卧式混流式的安装•(1)金属蜗壳与座环作成整体，带有底座和地脚螺栓，是安装的基准件。•(2)采用弯曲形尾水管。•(3)座环的内腔由前，后端盖封闭，形成导叶和转轮的工作空间。•(4)转轮悬臂式地固定在主轴末端，多数机组用法兰、螺栓连接；小型机组也有用锥面配合，加上螺母锁紧固定的。•(5)活动导叶装在座环以内，前、后端盖之间。•(6)水轮机主抽的中部安装飞轮，主轴前端通过法兰或联轴节与发电机主轴连接。第二节卧式混流式的安装第二节卧式混流式的安装•卧式混流式水轮机的安装程序•(1)埋设层水管直锥段。•(2)蜗完连同弯管、压力管水平段的埋设。•(3)导水机构预装配。•(4)转动部分的组合、检查。•(5)安装轴承座、轴瓦研刮。•(6)水轮机正式安装。•(7)与发电机连轴，轴线检查及调整。•(8)安装附属装置。•(9)机组起动试运行。第二节卧式混流式的安装第二节卧式混流式的安装•二、蜗壳及尾水管等的埋设•1、轴线的平面位置误差不大于5mm。•2、轴线的高程误差0~+8mm。•3、轴线的水平度误差不大于0.06~0.1mm/m。第二节卧式混流式的安装第二节卧式混流式的安装第二节卧式混流式的安装第二节卧式混流式的安装•三、轴承座及底座的安装•1、轴承座安装的质量要求•(1)轴承座之间以及轴承座对机组轴线的同轴度误差，不得大于0.1mm。•(2)轴承座的水平度误差，在轴瓦表面测量，或者在结合平面上测量。轴线方向不大于•0.1mm/m，横方向不大于0.2mm/m。•(3)轴承座在轴线方向的位置误差不大于5mm。第二节卧式混流式的安装第二节卧式混流式的安装第二节卧式混流式的安装第二节卧式混流式的安装第二节卧式混流式的安装第二节卧式混流式的安装•四、轴承的安装和轴瓦间隙调整•(1)轴瓦背面必须有60％以上面积与轴承体很好结合。•(2)上半块导轴瓦应与轴颈全面接触，要求每平方厘米1~2点。•(3)下半块导轴瓦只在中心附近60°~90°范围内与轴颈接触，要求每平方厘米2~3点，同时，轴瓦表面的油沟、油槽、边沿都应修刮成圆滑的斜坡。•(4)顶部为设计总间隙，两侧间隙应均匀而且是顶部间隙的一半。(压铅法测量)第二节卧式混流式的安装第二节卧式混流式的安装第三节卧式发电机的安装第三节卧式发电机的安装•质量要求：•1、主轴法兰按水轮机法兰找正时，偏心量不大于0.04mm；倾斜不大于0.02mm。•2、最大气隙偏差不大于平均气隙的土10％。•3、转子中心偏离转于中心，偏向水轮机瑞1~1．5mm，以减轻推力轴承负荷并有利于机组稳定。•卧式水轮发电机的安装程序•(1)准备标高中心架、基础扳及地脚螺栓。•(2)安装底座。(3)安装定子、轴承座。(4)转子检查及轴瓦研刮。(5)吊装转子。(6)与水轮机连轴，轴线检查•(7)安装附属装置。(8)机组起动试运行。第三节卧式发电机的安装第三节卧式发电机的安装第四节卧式机组轴线的检查和调整第四节卧式机组轴线的检查和调整•一、四支点机组轴线的检查、调整•1、水轮机轴线的检查、调整第四节卧式机组轴线的检查和调第四节卧式机组轴线的检查和调整整CACACMAeMM2NMMNNMJ2第四节卧式机组轴线的检查和调第四节卧式机组轴线的检查和调整整第四节卧式机组轴线的检查和调第四节卧式机组轴线的检查和调整整第四节卧式机组轴线的检查和调第四节卧式机组轴线的检查和调整整第四节卧式机组轴线的检查和调第四节卧式机组轴线的检查和调整整•2、发电机轴线的检查、调整第四节卧式机组轴线的检查...
