体积管检定操作及计算VIP免费

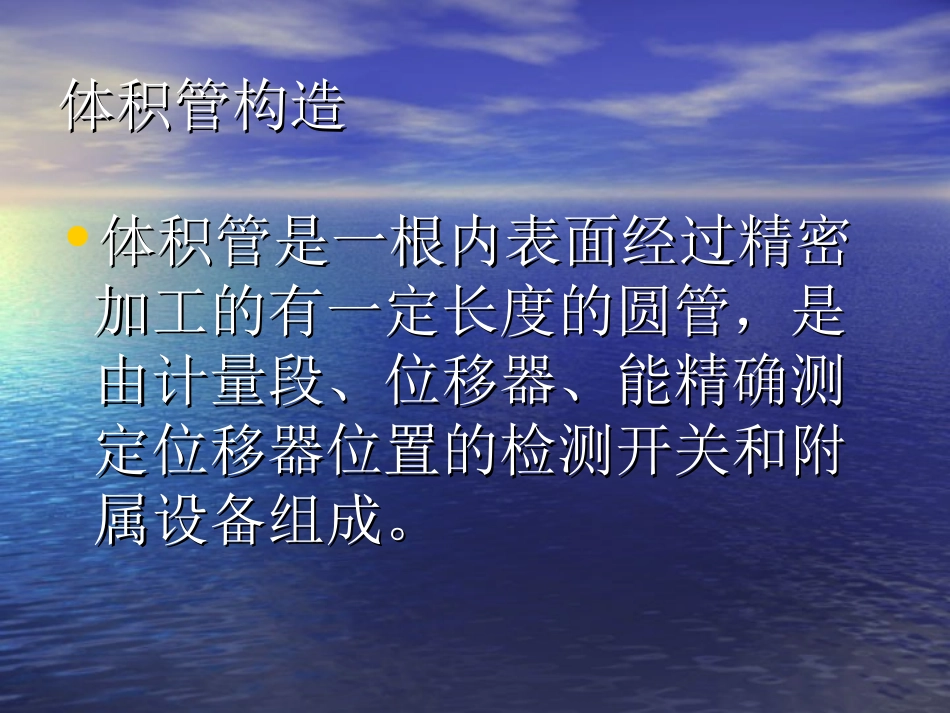

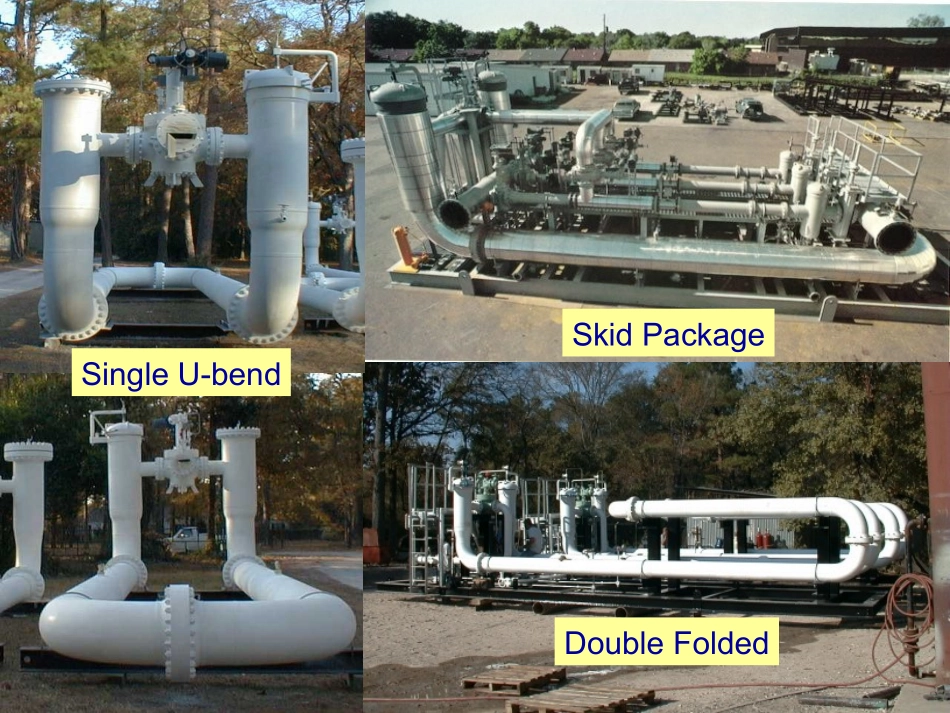

体积管检定操作及计算体积管检定操作及计算DoubleFoldedSkidPackageSingleU-bend体积管构造体积管构造•体积管是一根内表面经过精密体积管是一根内表面经过精密加工的有一定长度的圆管，是加工的有一定长度的圆管，是由计量段、位移器、能精确测由计量段、位移器、能精确测定位移器位置的检测开关和附定位移器位置的检测开关和附属设备组成。属设备组成。体积管用途体积管用途•体积管主要检定累计式流量计的标准装置•检定原理：：将被检定的流量计与体积管串联，用已知体积的体积管来认证液体流量计的精度工作原理工作原理•当流量稳定地流经被检流量计和体积管时，当流量稳定地流经被检流量计和体积管时，由位移器从两个检测开关之间的计量段所由位移器从两个检测开关之间的计量段所置换出的流体体积，同流量计的示值相比置换出的流体体积，同流量计的示值相比较，就能确定流量计的示值误差。较，就能确定流量计的示值误差。体积管分类体积管分类•体积管分为活塞式体积管和球式体积管。体积管分为活塞式体积管和球式体积管。•活塞式体积管其置换体积一般比球式体积活塞式体积管其置换体积一般比球式体积管小得多，它能在一个很宽得流量范围内管小得多，它能在一个很宽得流量范围内进行快速得检定。采用精密得检测开关和进行快速得检定。采用精密得检测开关和脉冲插值技术，以达到良好得计量性能。脉冲插值技术，以达到良好得计量性能。•球式体积管位移器为橡胶球，分为单向球球式体积管位移器为橡胶球，分为单向球式体积管和双向球式体积管。式体积管和双向球式体积管。位移器位移器•球式体积管的位移器为中空的弹性球作为球式体积管的位移器为中空的弹性球作为位移器，球内注水、乙二醇等液体，注液位移器，球内注水、乙二醇等液体，注液冲压时，可以适当的膨大。为确保球在计冲压时，可以适当的膨大。为确保球在计量段内运行时与管壁有良好的密封性，求量段内运行时与管壁有良好的密封性，求的直径应比体积管的内径大的直径应比体积管的内径大2~4%2~4%。。•活塞式体积管的位移器为活塞。活塞式体积管的位移器为活塞。体积管检测开关体积管检测开关发射腔和检定球运行发射腔和检定球运行收发球桶收发球桶•收发球桶的口径比标准管段大，其作用是收发球桶的口径比标准管段大，其作用是在检定开始时检定球能顺利进入标准管段在检定开始时检定球能顺利进入标准管段内，同时在检定结束时能降低检定球的速内，同时在检定结束时能降低检定球的速度，最大限度减少体积管和管线的震动，度，最大限度减少体积管和管线的震动，延长检定的使用寿命。体积管两端各有一延长检定的使用寿命。体积管两端各有一个收（发）球桶，其中一个为快开忙板结个收（发）球桶，其中一个为快开忙板结构，便于检定球放入或取出。构，便于检定球放入或取出。体积管的检定体积管的检定•体积管的检定可以通过很多种方式完体积管的检定可以通过很多种方式完成，常用的有标准表对标和二等标准成，常用的有标准表对标和二等标准容器。容器。•西部管道目前所有的体积管都是通过西部管道目前所有的体积管都是通过二等标准金属容器进行检定的。二等标准金属容器进行检定的。•标准表对标主要用于海上平台体积管标准表对标主要用于海上平台体积管的检定。的检定。二等标准金属容器检定体积管的原二等标准金属容器检定体积管的原理理•水标定系统的构成：水标定系统的构成：•由水箱、二等标准金属容器、换向器、由水箱、二等标准金属容器、换向器、循环泵以及一些附属仪表组成。循环泵以及一些附属仪表组成。换向器换向器•换向器的主要作用是改变水流的方向，当换向器的主要作用是改变水流的方向，当体积管检测开关被触发，进入体积管计量体积管检测开关被触发，进入体积管计量段时，将水流迅速切换到二等标准金属容段时，将水流迅速切换到二等标准金属容器内。当检测开关被触发，离开计量段时，器内。当检测开关被触发，离开计量段时，将水流切换到循环状态。完成体积管的单将水流切换到循环状态。完成体积管的单向检定。向检定。二等标准金属容器二等标准金属容器•金属量器金属量器•按规定的结构，用金属...
