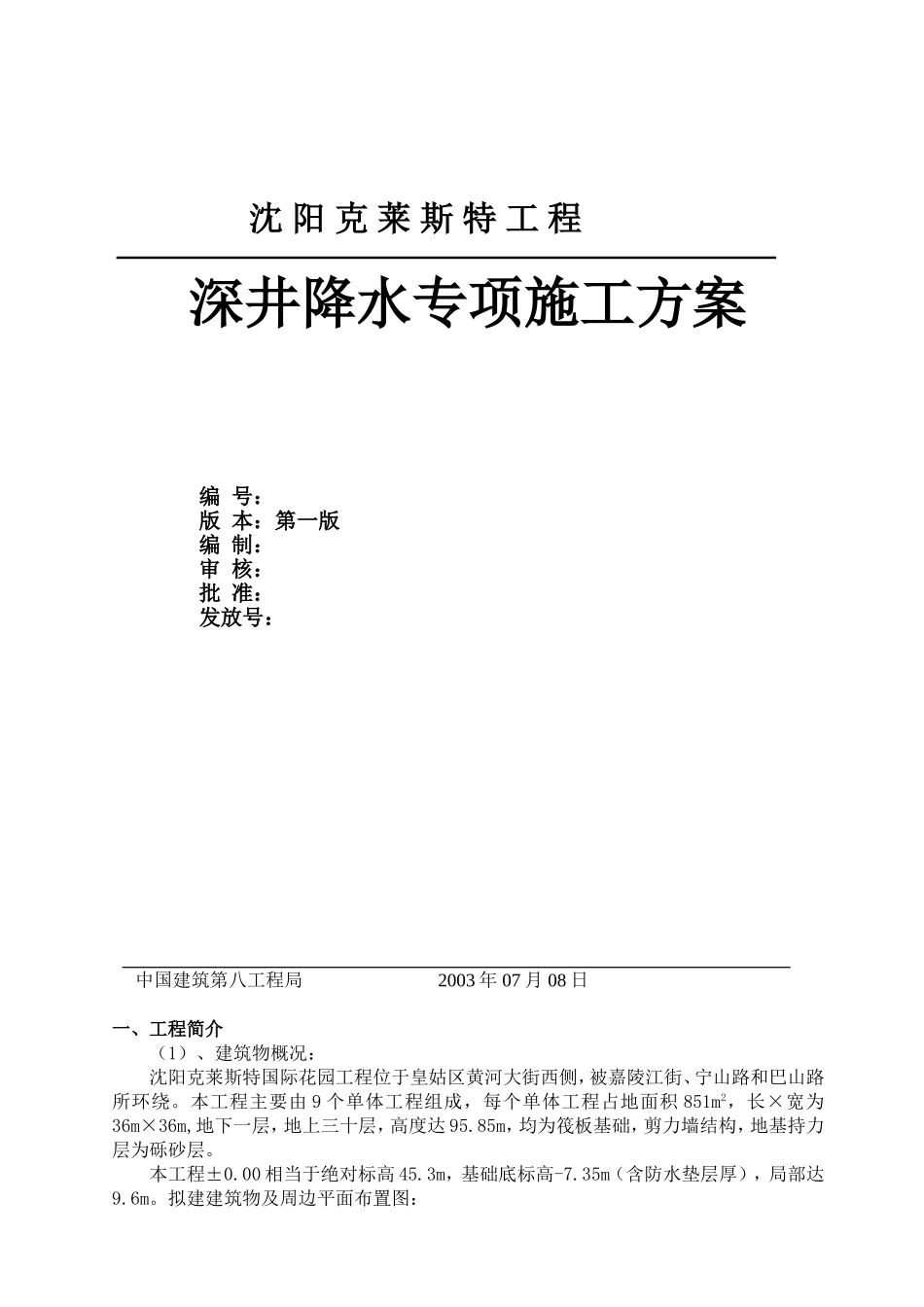

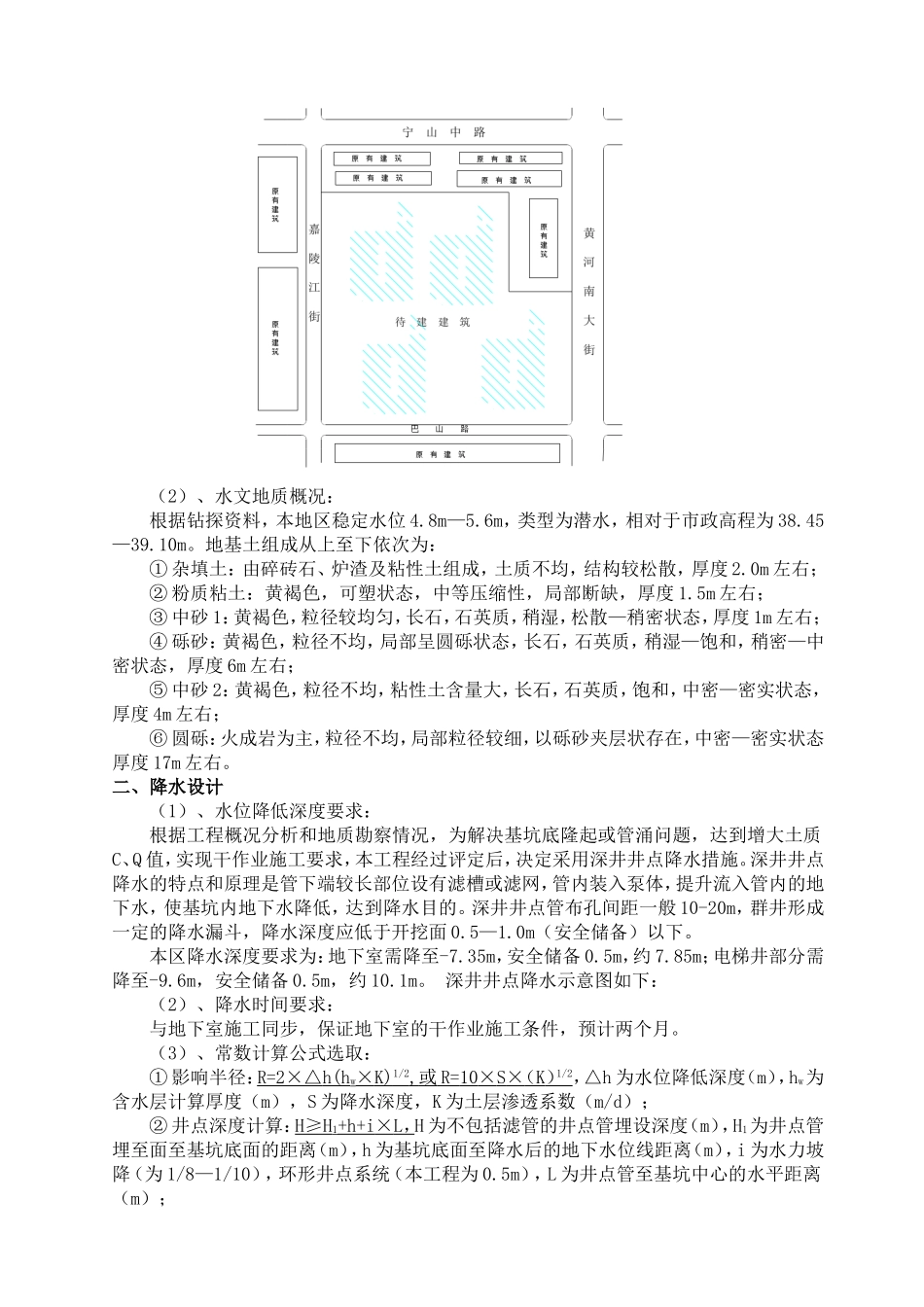

沈阳克莱斯特工程深井降水专项施工方案编号：版本：第一版编制：审核：批准：发放号：中国建筑第八工程局2003年07月08日一、工程简介（1）、建筑物概况：沈阳克莱斯特国际花园工程位于皇姑区黄河大街西侧，被嘉陵江街、宁山路和巴山路所环绕。本工程主要由9个单体工程组成，每个单体工程占地面积851m2，长×宽为36m×36m,地下一层，地上三十层，高度达95.85m，均为筏板基础，剪力墙结构，地基持力层为砾砂层。本工程±0.00相当于绝对标高45.3m，基础底标高-7.35m（含防水垫层厚），局部达9.6m。拟建建筑物及周边平面布置图：（2）、水文地质概况：根据钻探资料，本地区稳定水位4.8m—5.6m，类型为潜水，相对于市政高程为38.45—39.10m。地基土组成从上至下依次为：①杂填土：由碎砖石、炉渣及粘性土组成，土质不均，结构较松散，厚度2.0m左右；②粉质粘土：黄褐色，可塑状态，中等压缩性，局部断缺，厚度1.5m左右；③中砂1：黄褐色，粒径较均匀，长石，石英质，稍湿，松散—稍密状态，厚度1m左右；④砾砂：黄褐色，粒径不均，局部呈圆砾状态，长石，石英质，稍湿—饱和，稍密—中密状态，厚度6m左右；⑤中砂2：黄褐色，粒径不均，粘性土含量大，长石，石英质，饱和，中密—密实状态，厚度4m左右；⑥圆砾：火成岩为主，粒径不均，局部粒径较细，以砾砂夹层状存在，中密—密实状态厚度17m左右。二、降水设计（1）、水位降低深度要求：根据工程概况分析和地质勘察情况，为解决基坑底隆起或管涌问题，达到增大土质C、Q值，实现干作业施工要求，本工程经过评定后，决定采用深井井点降水措施。深井井点降水的特点和原理是管下端较长部位设有滤槽或滤网，管内装入泵体，提升流入管内的地下水，使基坑内地下水降低，达到降水目的。深井井点管布孔间距一般10-20m，群井形成一定的降水漏斗，降水深度应低于开挖面0.5—1.0m（安全储备）以下。本区降水深度要求为：地下室需降至-7.35m，安全储备0.5m，约7.85m；电梯井部分需降至-9.6m，安全储备0.5m，约10.1m。深井井点降水示意图如下：（2）、降水时间要求：与地下室施工同步，保证地下室的干作业施工条件，预计两个月。（3）、常数计算公式选取：①影响半径：R=2×△h(hw×K)1/2,或R=10×S×（K）1/2，△h为水位降低深度（m），hw为含水层计算厚度（m），S为降水深度，K为土层渗透系数（m/d）；②井点深度计算：H≥H1+h+i×L，H为不包括滤管的井点管埋设深度（m），H1为井点管埋至面至基坑底面的距离（m），h为基坑底面至降水后的地下水位线距离（m），i为水力坡降（为1/8—1/10），环形井点系统（本工程为0.5m），L为井点管至基坑中心的水平距离（m）；③环形井点系统引用半径估算：ro=(F/π)1/2,F为井点系统所包围的面积(2500m2)；④土层渗透系数计算：K=0.73Q×（㏒R0-㏒r0）/[（2He-S）×S]，Q为涌水量（m3/d）,He为有效带深度（m），R0为降水半径R0=R+r0（m）；⑤基坑总涌水量计算：Q=1.366K×(2He-S)×S/(㏒R0-㏒r0)；⑥单根井管最大涌水量估算：q=65π×d×L(K)1/3,d为滤管直径（m），L为滤管长度（m）；⑦过滤管总长度计算：L=Q/q；⑧降水井数量计算：n=1.1Q/q；⑨井管间距计算：a=C1/n，C1为基坑四周降水井布置的轴线总长度；（4）、常数预计选取：根据上述公式，结合本工程特点计算出：渗透系数为120m/d，含水层有效厚度H为26.3m，水位降低S为4.05m，影响半径R为455m，井点系统引用半径r0为28m，基坑涌水量Q为24603m3/d，单井出水量q为3840m3/d，井点数量为7口，井管间距为22—28m。降水设计示意图：三、井点施工及降水管理（1）、井点设计：井径采用700mm，过滤器直径采用400mm，井深为24m（井管上部2节〈8m长〉为水泥井管，下部为过滤器〈16m长〉），过滤器使用钢筋骨架缠丝过滤器（竖筋φ28-φ32，外焊φ20环筋），外包40目尼龙纱网一层，并注意接头处包严。填砾规格为直径5—10mm的小砾石，部均匀系数小于2.0。井管做法及井点布置示意图：（2）、井点施工：采用CZ20型YKC钻机降水、气冲孔，成孔时，需采用护管及护壁措施，孔径与井管外壁要保留30cm富裕度，以满足填充过滤层要求，并用砂石过滤材料填满，井管安置结束后，用空...
