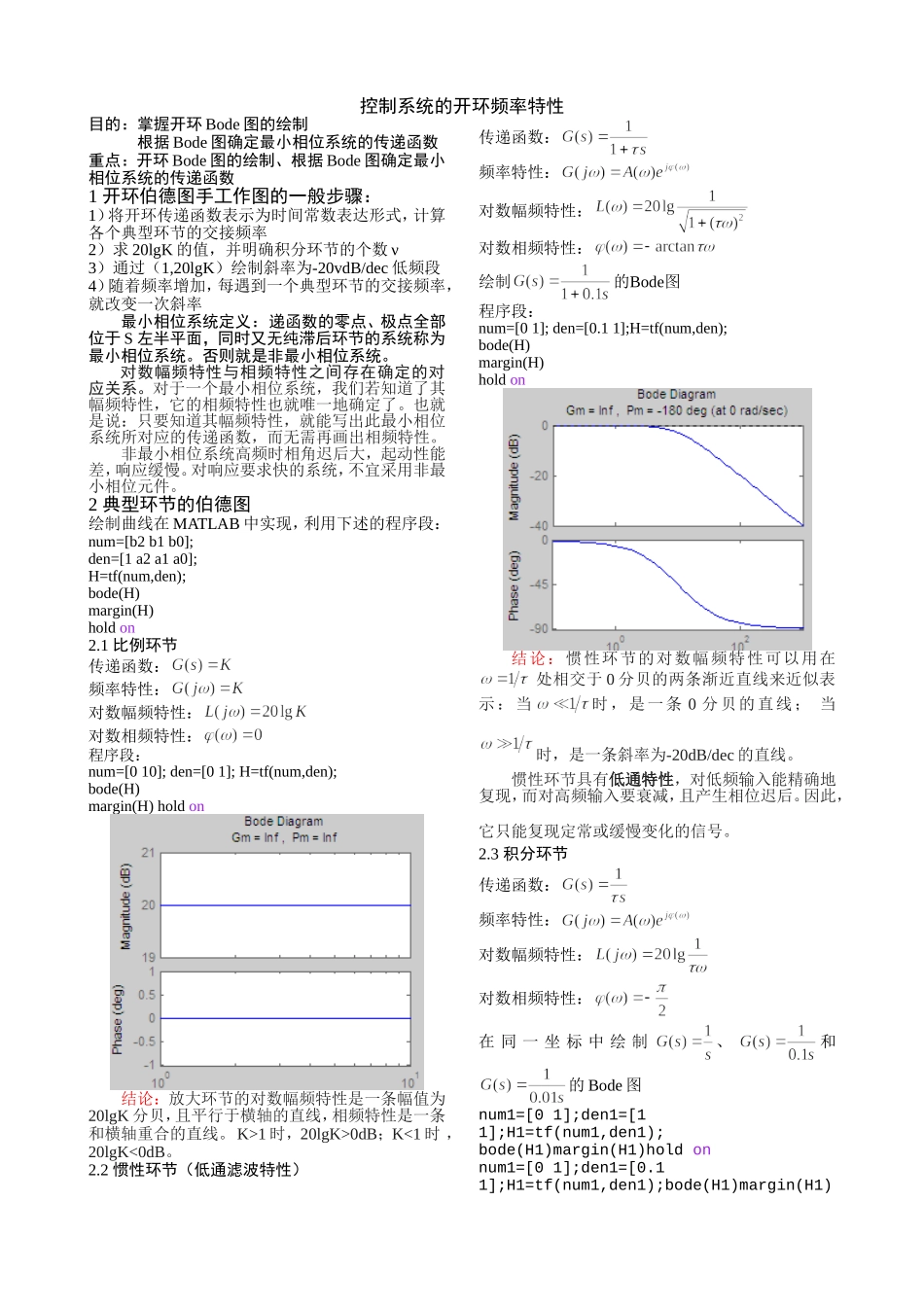

控制系统的开环频率特性目的:掌握开环Bode图的绘制根据Bode图确定最小相位系统的传递函数重点:开环Bode图的绘制、根据Bode图确定最小相位系统的传递函数1开环伯德图手工作图的一般步骤:1)将开环传递函数表示为时间常数表达形式,计算各个典型环节的交接频率2)求20lgK的值,并明确积分环节的个数ν3)通过(1,20lgK)绘制斜率为-20vdB/dec低频段4)随着频率增加,每遇到一个典型环节的交接频率,就改变一次斜率最小相位系统定义:递函数的零点、极点全部位于S左半平面,同时又无纯滞后环节的系统称为最小相位系统
否则就是非最小相位系统
对数幅频特性与相频特性之间存在确定的对应关系
对于一个最小相位系统,我们若知道了其幅频特性,它的相频特性也就唯一地确定了
也就是说:只要知道其幅频特性,就能写出此最小相位系统所对应的传递函数,而无需再画出相频特性
非最小相位系统高频时相角迟后大,起动性能差,响应缓慢
对响应要求快的系统,不宜采用非最小相位元件
2典型环节的伯德图绘制曲线在MATLAB中实现,利用下述的程序段:num=[b2b1b0];den=[1a2a1a0];H=tf(num,den);bode(H)margin(H)holdon2
1比例环节传递函数:频率特性:对数幅频特性:对数相频特性:程序段:num=[010];den=[01];H=tf(num,den);bode(H)margin(H)holdon结论:放大环节的对数幅频特性是一条幅值为20lgK分贝,且平行于横轴的直线,相频特性是一条和横轴重合的直线

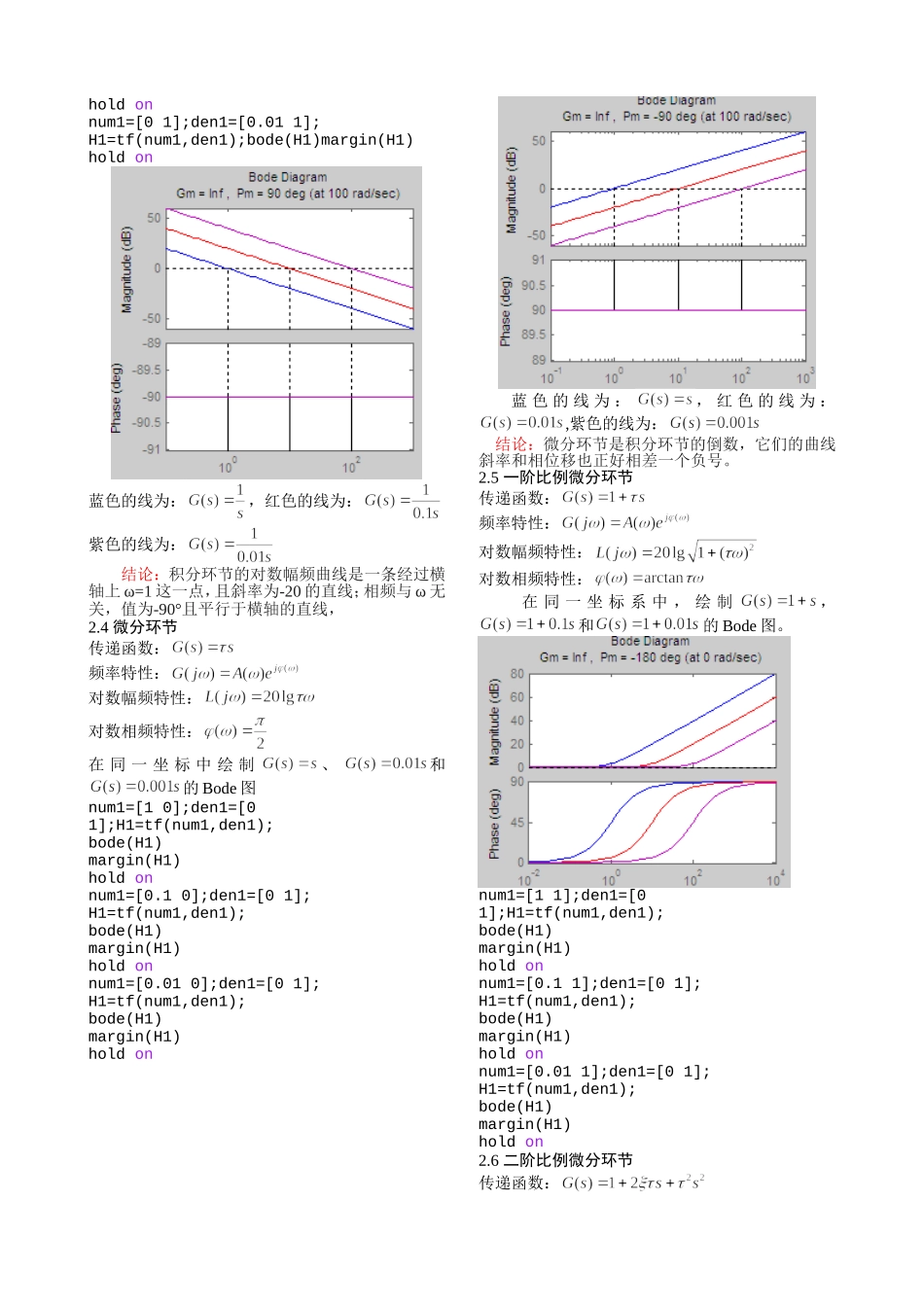

K>1时,20lgK>0dB;K
