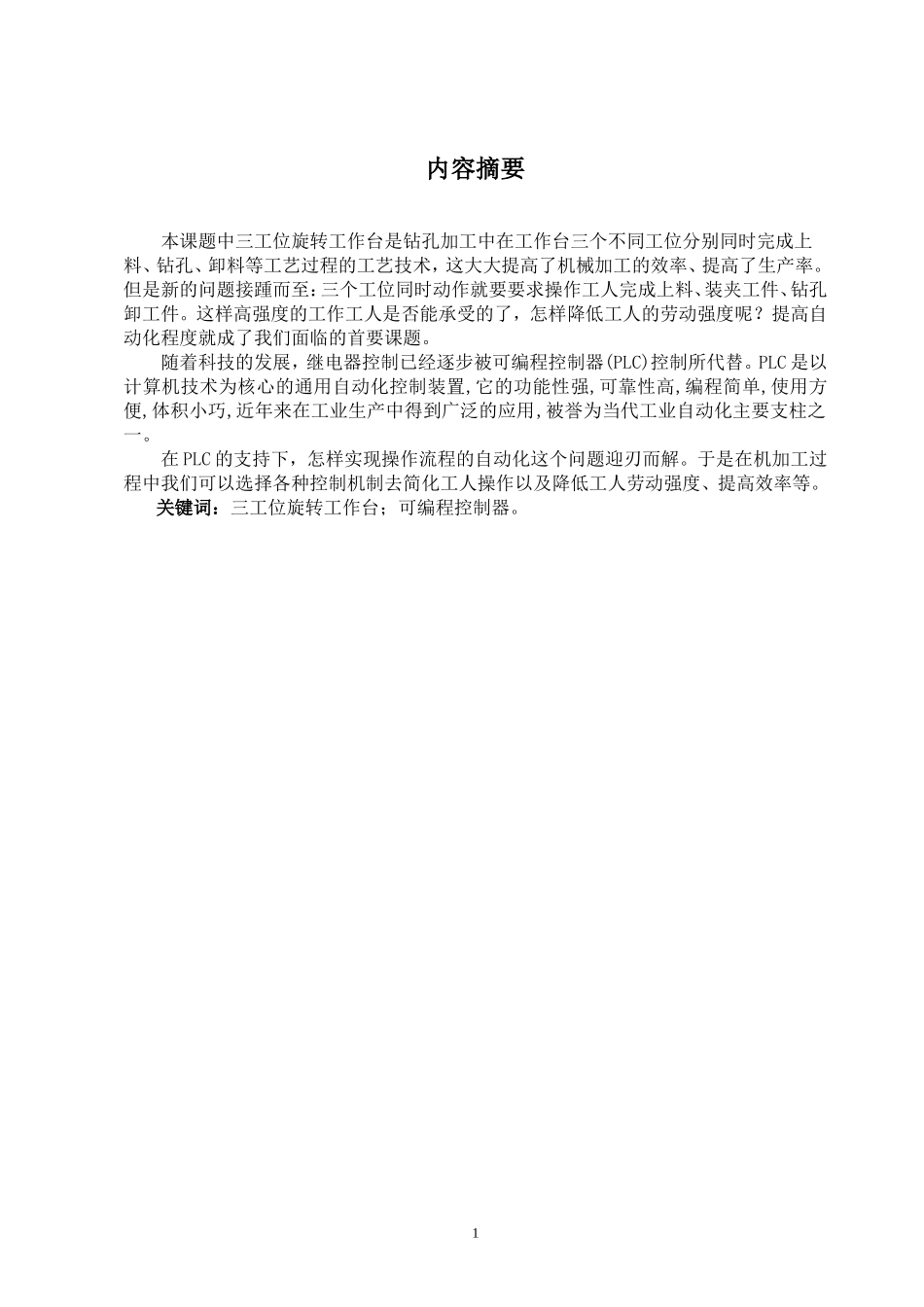

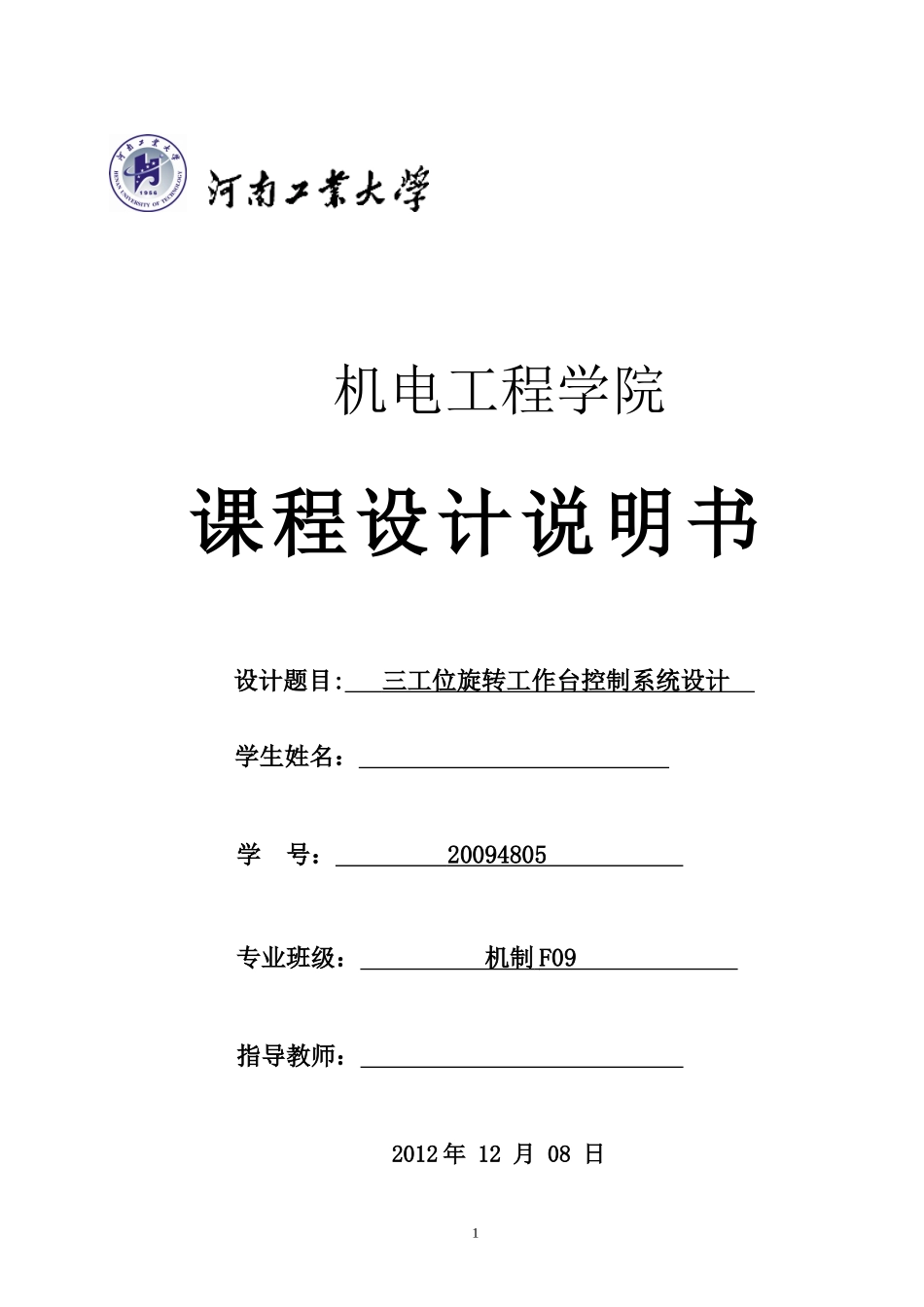

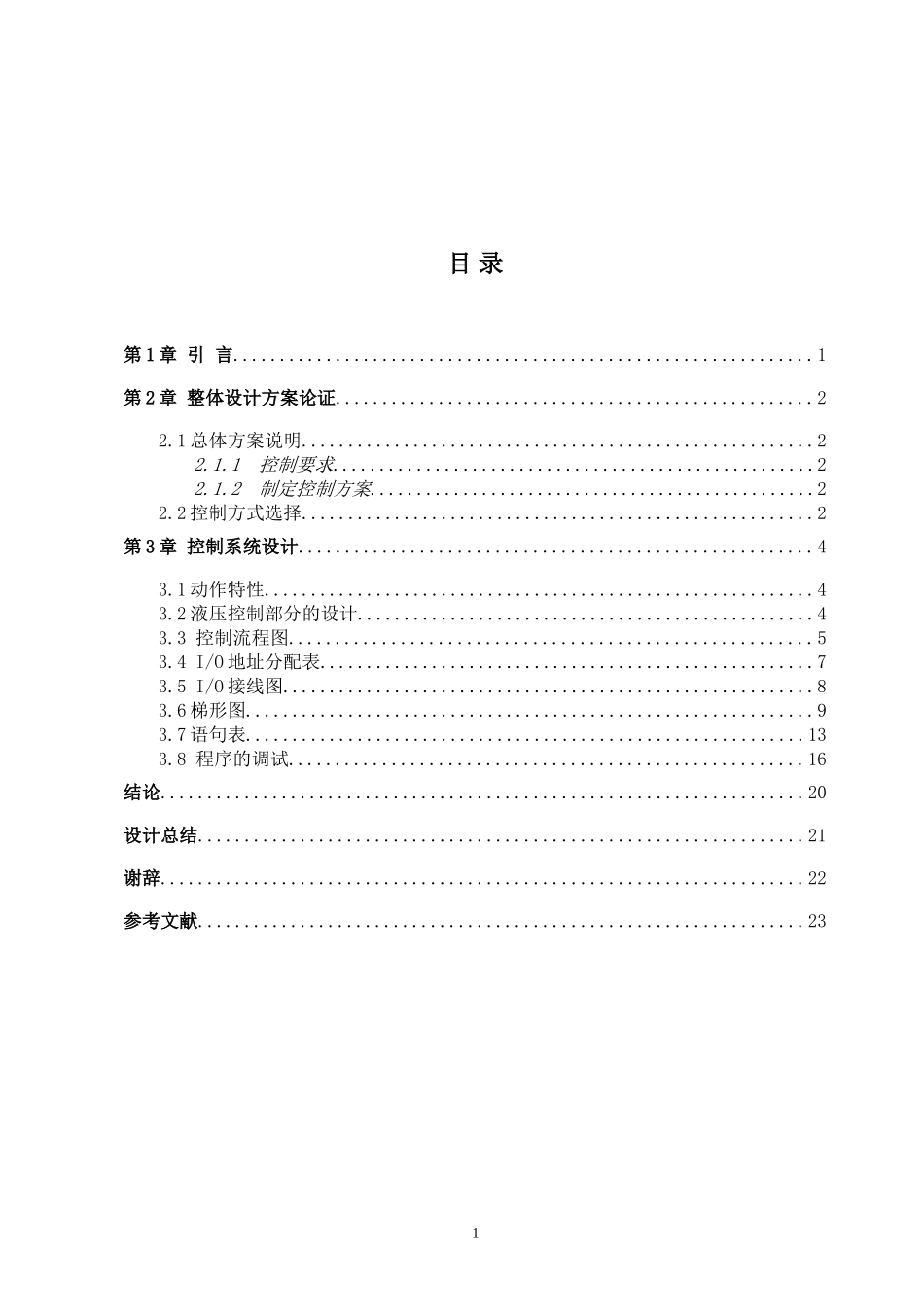

机电工程学院课程设计说明书设计题目:三工位旋转工作台控制系统设计学生姓名：学号：20094805专业班级：机制F09指导教师：2012年12月08日1内容摘要本课题中三工位旋转工作台是钻孔加工中在工作台三个不同工位分别同时完成上料、钻孔、卸料等工艺过程的工艺技术，这大大提高了机械加工的效率、提高了生产率。但是新的问题接踵而至：三个工位同时动作就要要求操作工人完成上料、装夹工件、钻孔卸工件。这样高强度的工作工人是否能承受的了，怎样降低工人的劳动强度呢？提高自动化程度就成了我们面临的首要课题。随着科技的发展，继电器控制已经逐步被可编程控制器(PLC)控制所代替。PLC是以计算机技术为核心的通用自动化控制装置,它的功能性强,可靠性高,编程简单,使用方便,体积小巧,近年来在工业生产中得到广泛的应用,被誉为当代工业自动化主要支柱之一。在PLC的支持下，怎样实现操作流程的自动化这个问题迎刃而解。于是在机加工过程中我们可以选择各种控制机制去简化工人操作以及降低工人劳动强度、提高效率等。关键词：三工位旋转工作台；可编程控制器。1目录第1章引言..............................................................1第2章整体设计方案论证...................................................22.1总体方案说明.......................................................22.1.1控制要求....................................................22.1.2制定控制方案................................................22.2控制方式选择.......................................................2第3章控制系统设计.......................................................43.1动作特性...........................................................43.2液压控制部分的设计.................................................43.3控制流程图........................................................53.4I/O地址分配表.....................................................73.5I/O接线图.........................................................83.6梯形图.............................................................93.7语句表............................................................133.8程序的调试.......................................................16结论.....................................................................20设计总结.................................................................21谢辞.....................................................................22参考文献.................................................................231第1章引言随着科学技术的不断发展，机械加工的方法和手段也逐渐变得丰富起来，各种先进技术被人们引入机械行业中来形成各种新兴学科，机电一体化就是其中一门。机电一体化是以电子技术特别是微电子技术为主导、多种新兴技术与机械技术交叉、融合而成的综合性高技术，是机械与电子的有机结合产物。其目的是不断提高劳动生产率，减轻人们的体力劳动，逐步代替部分脑力劳动。机械一体化的机械加工比传统机械加工有很大的优越性。在本课题中，机电一体化的好处显得尤为突出。三工位工作台旋转机床设备在机加工等自动化机床设备中得到广泛引用，通过控制工作台旋转，可以实现在加工过程中同时完成上料和卸料工作，并能实现流水作业，大大提高了工作效率,降低工人劳动强度。若在上料和卸料工位设计合适的机械手，则可实现无人上料和卸料工作。ＰＬＣ的处理器速度和功能在不断增加，已发展成具有逻辑控制功能过程控制功能运动控制功能、数据处理功能、联网通信功能等的多功能控制器，加上它的价格低廉、操作简便、改变功能灵活易用、维护工作量小等优势，使PLC在工业生产过程自动化中获得广泛应用。目前ＰＬＣ已经在工业生产过程中得到广泛应用，它具有结构简单易于编程、性能优越、可靠性能高、维修方便和使用方便的一系列优点。根据课程设计要求，以西门子S7-200系列PLC...
