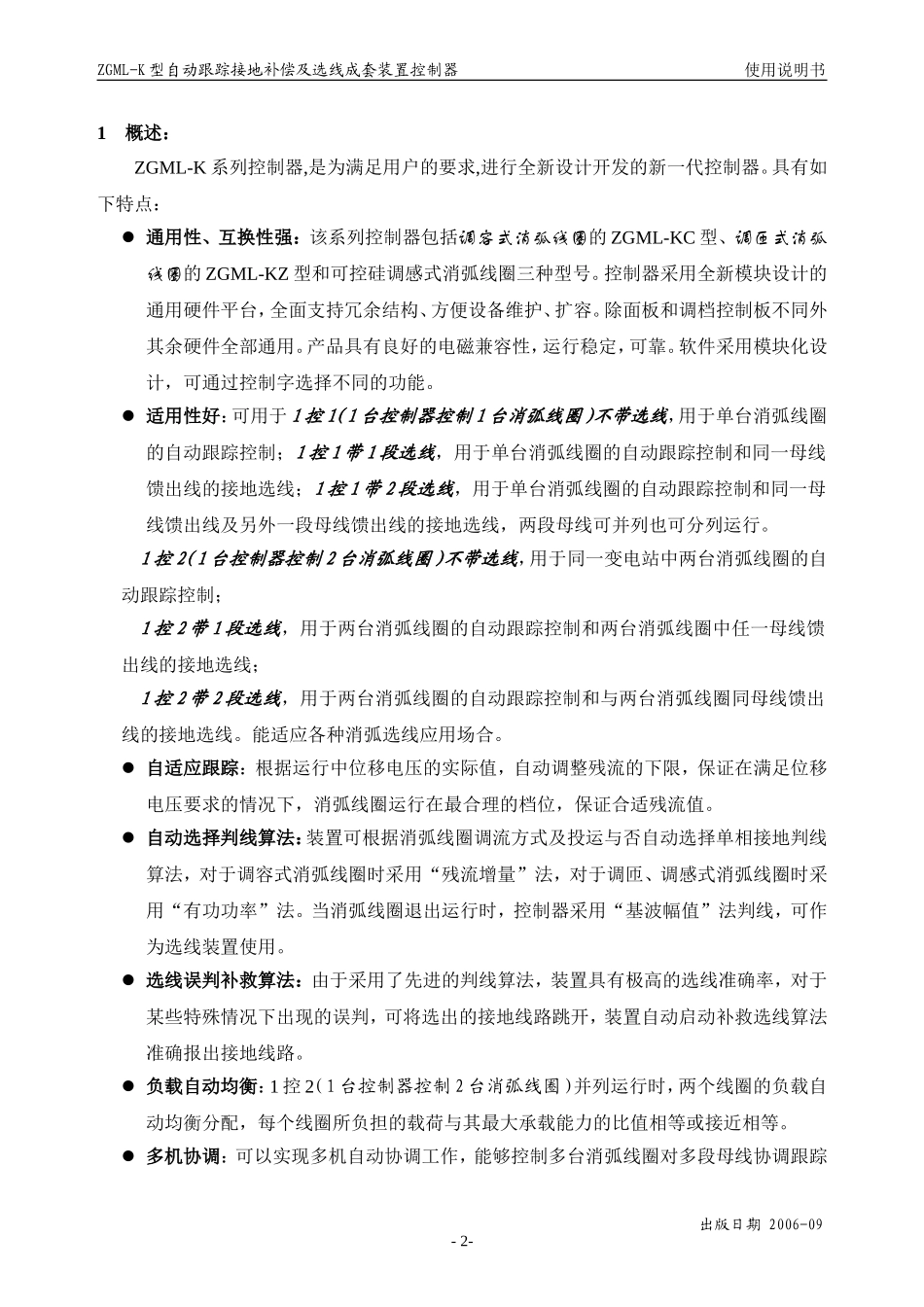

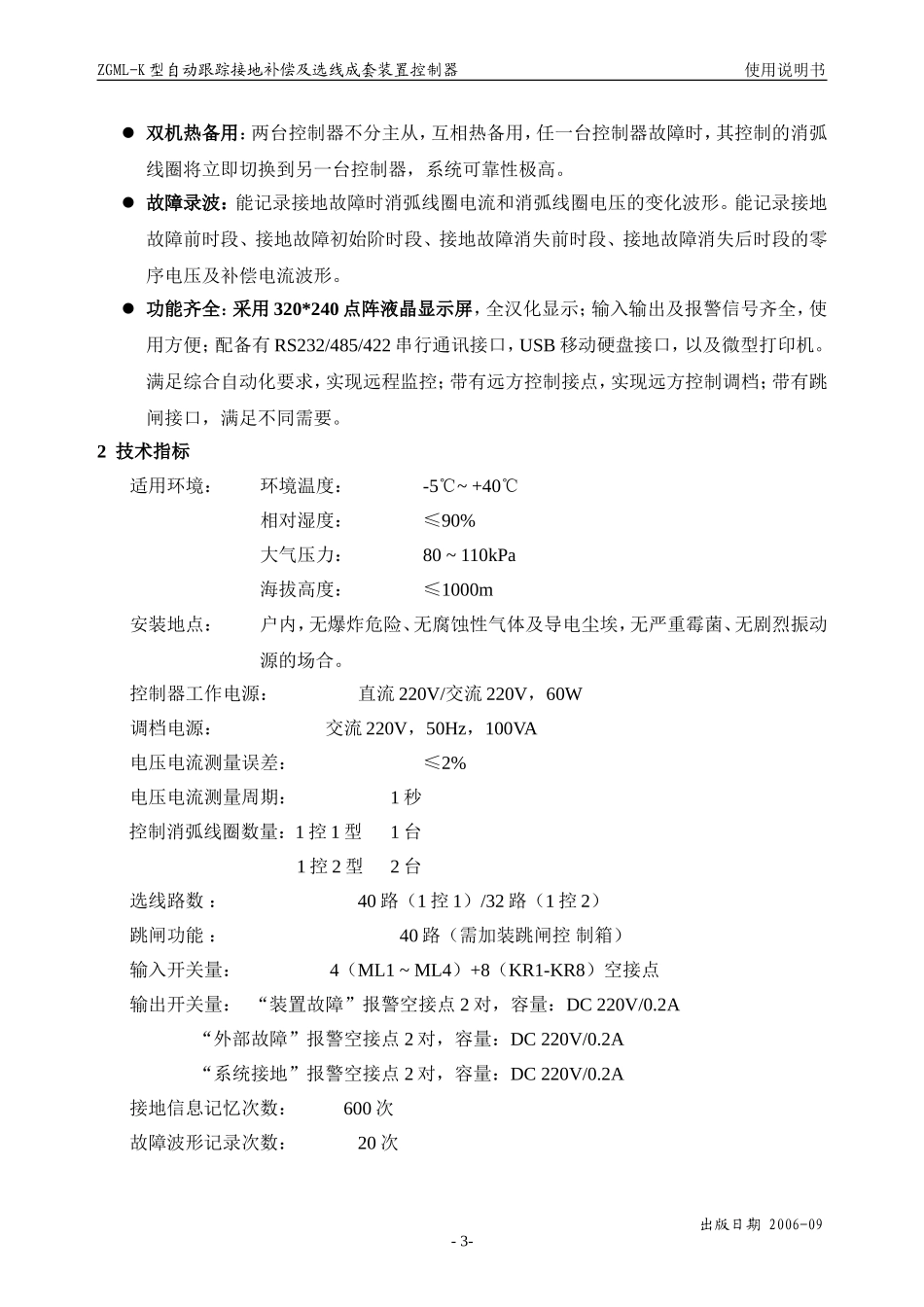

ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。具有如下特点：通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。除面板和调档控制板不同外其余硬件全部通用。产品具有良好的电磁兼容性，运行稳定，可靠。软件采用模块化设计，可通过控制字选择不同的功能。适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。能适应各种消弧选线应用场合。自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。负载自动均衡：1控2（1台控制器控制2台消弧线圈）并列运行时，两个线圈的负载自动均衡分配，每个线圈所负担的载荷与其最大承载能力的比值相等或接近相等。多机协调：可以实现多机自动协调工作，能够控制多台消弧线圈对多段母线协调跟踪出版日期2006-09-2-ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书双机热备用：两台控制器不分主从，互相热备用，任一台控制器故障时，其控制的消弧线圈将立即切换到另一台控制器，系统可靠性极高。故障录波：能记录接地故障时消弧线圈电流和消弧线圈电压的变化波形。能记录接地故障前时段、接地故障初始阶时段、接地故障消失前时段、接地故障消失后时段的零序电压及补偿电流波形。功能齐全：采用320*240点阵液晶显示屏，全汉化显示；输入输出及报警信号齐全，使用方便；配备有RS232/485/422串行通讯接口，USB移动硬盘接口，以及微型打印机。满足综合自动化要求，实现远程监控；带有远方控制接点，实现远方控制调档；带有跳闸接口，满足不同需要。2技术指标适用环境：环境温度：-5℃~+40℃相对湿度：≤90%大气压力：80~110kPa海拔高度：≤1000m安装地点：户内，无爆炸危险、无腐蚀性气体及导电尘埃，无严重霉菌、无剧烈振动源的场合。控制器工作电源：直流220V/交流220V，60W调档电源：交流220V，50Hz，100VA电压电流测量误差：≤2%电压电流测量周期：1秒控制消弧线圈数量：1控1型1台1控2型2台选线路数：40路（1控1）/32路（1控2）跳闸功能：40路（需加装跳闸控制箱）输入开关量：4（ML1~ML4）+8（KR1-KR8）空接点输出开关量：“装置故障”报警空接点2对，容量：DC220V/0.2A“外部故障”报警空接点2对，容量：DC220V/0.2A“系统接地”报警空接点2对，容量：DC220V/0.2A接地信息记忆次数：600次故障波形记录次数：20次出版日期2006-09-3-ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书电压输入范围：0~120V电压回路输入阻抗：100kΩ零序电流输入范围：0~75A(一次值，配用HB-LJZ系列零序CT)I0输入范围：0~5A(一次值)IL输入范围：0~5A(二次值)串行通讯...
