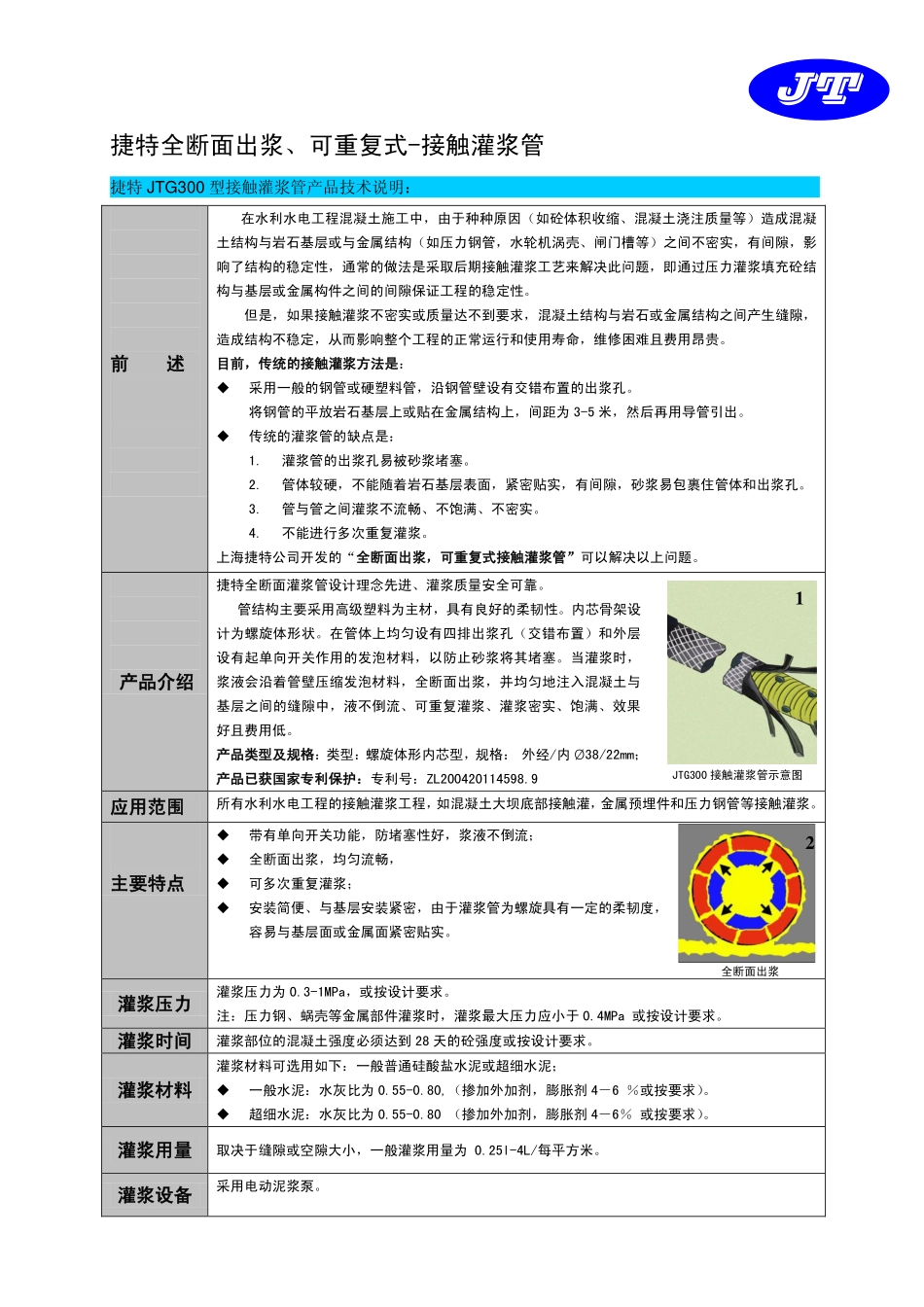

混凝土工程捷特全断面、可重复式接触灌浆管产品说明书上海捷特防水技术有限公司ShangHaiJointWaterproofingTechniqueCo.,LTDJT技术创造市场捷特全断面出浆、可重复式-接触灌浆管捷特JTG300型接触灌浆管产品技术说明：前述在水利水电工程混凝土施工中，由于种种原因（如砼体积收缩、混凝土浇注质量等）造成混凝土结构与岩石基层或与金属结构（如压力钢管，水轮机涡壳、闸门槽等）之间不密实，有间隙，影响了结构的稳定性，通常的做法是采取后期接触灌浆工艺来解决此问题，即通过压力灌浆填充砼结构与基层或金属构件之间的间隙保证工程的稳定性。但是，如果接触灌浆不密实或质量达不到要求，混凝土结构与岩石或金属结构之间产生缝隙，造成结构不稳定，从而影响整个工程的正常运行和使用寿命，维修困难且费用昂贵。目前，传统的接触灌浆方法是：采用一般的钢管或硬塑料管，沿钢管壁设有交错布置的出浆孔。将钢管的平放岩石基层上或贴在金属结构上，间距为3-5米，然后再用导管引出。传统的灌浆管的缺点是：1.灌浆管的出浆孔易被砂浆堵塞。2.管体较硬，不能随着岩石基层表面，紧密贴实，有间隙，砂浆易包裹住管体和出浆孔。3.管与管之间灌浆不流畅、不饱满、不密实。4.不能进行多次重复灌浆。上海捷特公司开发的“全断面出浆，可重复式接触灌浆管”可以解决以上问题。产品介绍捷特全断面灌浆管设计理念先进、灌浆质量安全可靠。管结构主要采用高级塑料为主材，具有良好的柔韧性。内芯骨架设计为螺旋体形状。在管体上均匀设有四排出浆孔（交错布置）和外层设有起单向开关作用的发泡材料，以防止砂浆将其堵塞。当灌浆时，浆液会沿着管壁压缩发泡材料，全断面出浆，并均匀地注入混凝土与基层之间的缝隙中，液不倒流、可重复灌浆、灌浆密实、饱满、效果好且费用低。产品类型及规格：类型：螺旋体形内芯型，规格：外经/内Ø38/22mm；产品已获国家专利保护：专利号：ZL200420114598.9应用范围所有水利水电工程的接触灌浆工程，如混凝土大坝底部接触灌，金属预埋件和压力钢管等接触灌浆。主要特点带有单向开关功能，防堵塞性好，浆液不倒流；全断面出浆，均匀流畅，可多次重复灌浆；安装简便、与基层安装紧密，由于灌浆管为螺旋具有一定的柔韧度，容易与基层面或金属面紧密贴实。灌浆压力灌浆压力为0.3-1MPa，或按设计要求。注：压力钢、蜗壳等金属部件灌浆时，灌浆最大压力应小于0.4MPa或按设计要求。灌浆时间灌浆部位的混凝土强度必须达到28天的砼强度或按设计要求。灌浆材料灌浆材料可选用如下：一般普通硅酸盐水泥或超细水泥；一般水泥：水灰比为0.55-0.80,（掺加外加剂，膨胀剂4－6％或按要求）。超细水泥：水灰比为0.55-0.80（掺加外加剂，膨胀剂4－6％或按要求）。灌浆用量取决于缝隙或空隙大小，一般灌浆用量为0.25l-4L/每平方米。灌浆设备采用电动泥浆泵。JTG300接触灌浆管示意图122全断面出浆JT产品包装储存：安装工艺每根灌浆管长度一般为30-40米（如果太长，灌浆口处的灌浆压力增高）,在其两端头分别插入专用接头和导管，一根作为灌浆孔，则另一头作为排气孔。当基层面为岩石或喷混凝土时：安装前，基层表面无杂物和积水，基层表面应平整清理干净。采用专用的固定夹和钢钉将灌浆管牢固地钉在定在岩石基层面上，并与表面贴紧牢靠，固定间距25㎝左右。两根灌浆管搭接时，搭接部位的长度在≥10㎝（不含导管）；两根灌浆管搭接处的间距为5cm。将导管按要求引到设计位置，固定方法与灌浆管相同，并用胶带保护导管的两端头以防堵塞。当基层表的面为金属面（钢管）时：安装前，将金属表面清理干净、无杂物和油渍等。用金属固定夹，将其点焊在/或用金属胶水粘在金属基层的表面上，间距为20－25cm左右，然后将灌浆管放入固定夹内并固定牢靠。薄铁板做成，长为8-9cm，做成半弧形，其弧形的直径略小于灌浆管的直径。两根灌浆管有搭接时，两个灌浆管的搭接部位的长度在≥10㎝（不含导管）；两根灌浆管搭接处的间距为5cm。将导管按要求引到设计位置，固定方法与灌浆管相同，并用胶带保护导管的两端头以防堵塞。注意事项：灌浆管一定要与基层面紧密贴实。...
