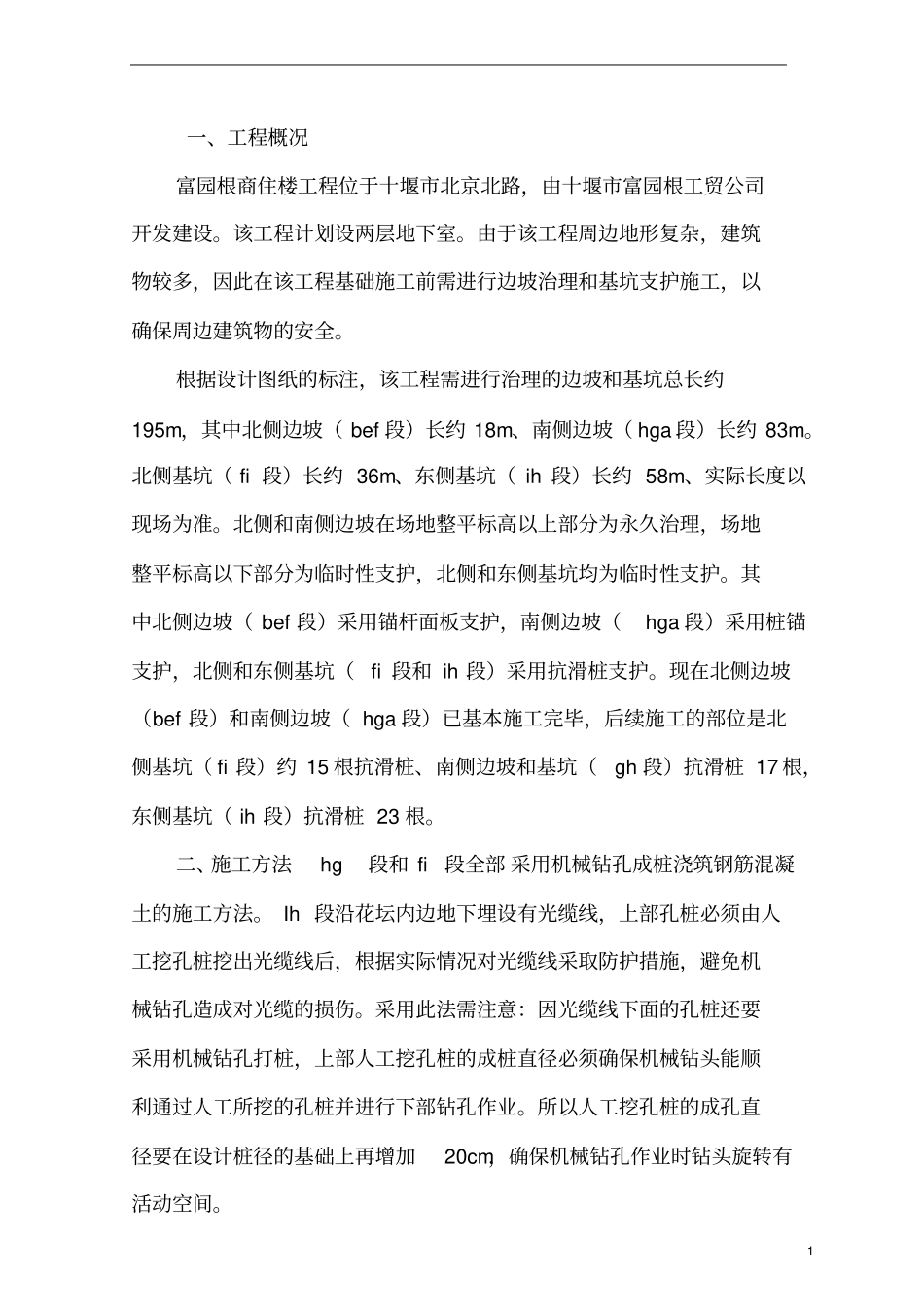

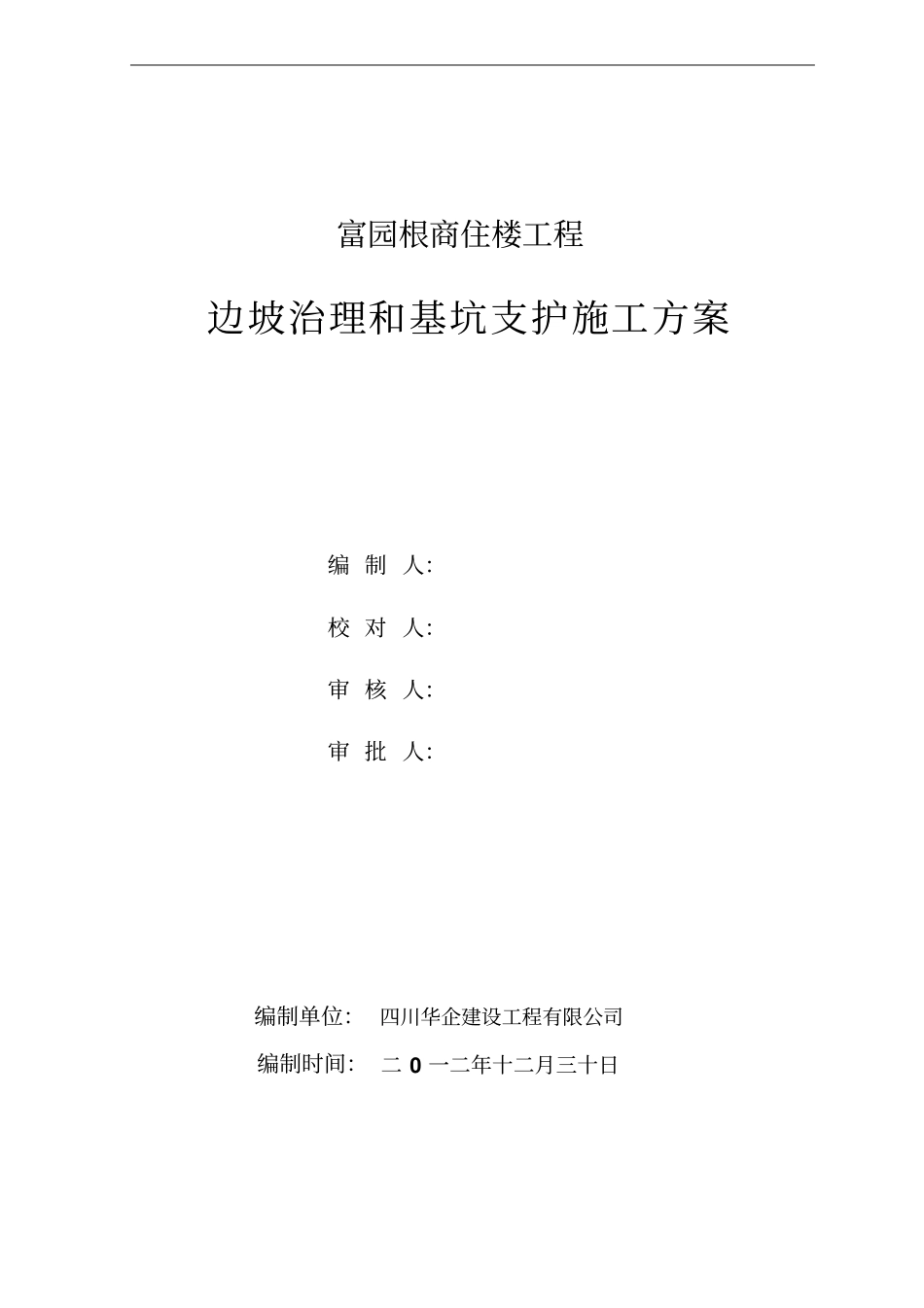

富园根商住楼工程边坡治理和基坑支护施工方案编制人：校对人：审核人：审批人：编制单位：四川华企建设工程有限公司编制时间：二0一二年十二月三十日1一、工程概况富园根商住楼工程位于十堰市北京北路，由十堰市富园根工贸公司开发建设。该工程计划设两层地下室。由于该工程周边地形复杂，建筑物较多，因此在该工程基础施工前需进行边坡治理和基坑支护施工，以确保周边建筑物的安全。根据设计图纸的标注，该工程需进行治理的边坡和基坑总长约195m，其中北侧边坡（bef段）长约18m、南侧边坡（hga段）长约83m。北侧基坑（fi段）长约36m、东侧基坑（ih段）长约58m、实际长度以现场为准。北侧和南侧边坡在场地整平标高以上部分为永久治理，场地整平标高以下部分为临时性支护，北侧和东侧基坑均为临时性支护。其中北侧边坡（bef段）采用锚杆面板支护，南侧边坡（hga段）采用桩锚支护，北侧和东侧基坑（fi段和ih段）采用抗滑桩支护。现在北侧边坡（bef段）和南侧边坡（hga段）已基本施工完毕，后续施工的部位是北侧基坑（fi段）约15根抗滑桩、南侧边坡和基坑（gh段）抗滑桩17根，东侧基坑（ih段）抗滑桩23根。二、施工方法hg段和fi段全部采用机械钻孔成桩浇筑钢筋混凝土的施工方法。Ih段沿花坛内边地下埋设有光缆线，上部孔桩必须由人工挖孔桩挖出光缆线后，根据实际情况对光缆线采取防护措施，避免机械钻孔造成对光缆的损伤。采用此法需注意：因光缆线下面的孔桩还要采用机械钻孔打桩，上部人工挖孔桩的成桩直径必须确保机械钻头能顺利通过人工所挖的孔桩并进行下部钻孔作业。所以人工挖孔桩的成孔直径要在设计桩径的基础上再增加20cm，确保机械钻孔作业时钻头旋转有活动空间。2三、施工程序1、抗滑桩施工（注意间隔跳点施工）；2、冠梁施工；3、桩间毛石砼填充墙施工（开挖桩前土体至第一排锚杆下0。5m—施工桩间墙及第一排锚杆—按前一工序施工方法依次开挖桩前土体开施工其余桩间墙及锚杆）；4、排水沟施工。四、施工准备1、技术准备①熟悉施工图纸及场地的地下土质、水文地质资料，编制施工组织设计交有关技术部门审批，并将批准的施工组织设计向施工人员进行技术交底和安全交底。②按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成后，办理予检手续。③按设计要求制作钢筋笼。④开挖前应对施工人员进行全面的安全技术交底；人工挖孔桩操作前对吊具进行安全可靠的检查和试验，确保施工安全。2、人员安排①桩孔成型班组：18人（其中人工挖孔桩12人、机械钻孔6人）。②钢筋笼制作加工班组：16人③桩身混凝土（商品混凝土）浇灌班组：6人④现场配备电工、机修人员各1人3、材料要求①水泥：现场使用的水泥按设计要求购进，所有进场水泥必须具有出厂合格证并取样送检，取得合格检测报告后方可使用。3②砂：中砂或粗砂，含泥量不大于5%，质量符合相关规范规定。③石子：质地坚硬的碎石，粒径5mm~40mm，含泥量不大于2%，质量符合国家现行规范有关要求。④钢筋：按设计要求的品种和规格购进并有出厂合格证，进场后先取样送检，取得合格检验报告后方可使用。⑤混凝土人工挖孔桩的砼护壁所用混凝土在现场人工搅拌，其余全部用商品混凝土。4、施工机具○1钻孔机械3台；○2人工挖孔桩所用小型机具：提升金属架、活底吊桶、短柄铁锹、镐、锤、钎、双轮手推车、小直径插入式振动器、插扦、串筒、吊斗、混凝土储料斗、钢筋加工机具、支护模板、支撑、电焊机、36V低压变压器等。5、作业条件会同有关单位对场地四周建筑物，尤其是危房、地下管线等进行详细调查，对因挖孔和抽水可能危及房屋、地下管线采取必要的加固或其他保护措施。并对穿越砂层、淤泥层的挖孔作业可能出现的流砂、涌水、涌泥等现象制定有效的技术和安全防范措施。现场设置测量基准线、水准基点，并安加保护。施工前已放线定位，复核桩位，测量放线工序完成后办理预检手续。按设计要求预制钢筋笼。有地下水区域，宜先降低地下水位至桩底以下。人工挖孔操作安全极为重要。开挖前应对施工人员进行全面的安全4技术交底，操作前对吊具进行安全可靠性检查，确保施工安全。三、施工工艺1、工艺流程○1人...
