南方CASS内业基本作图--野外测记草图法绘制常见地物教程VIP专享VIP免费

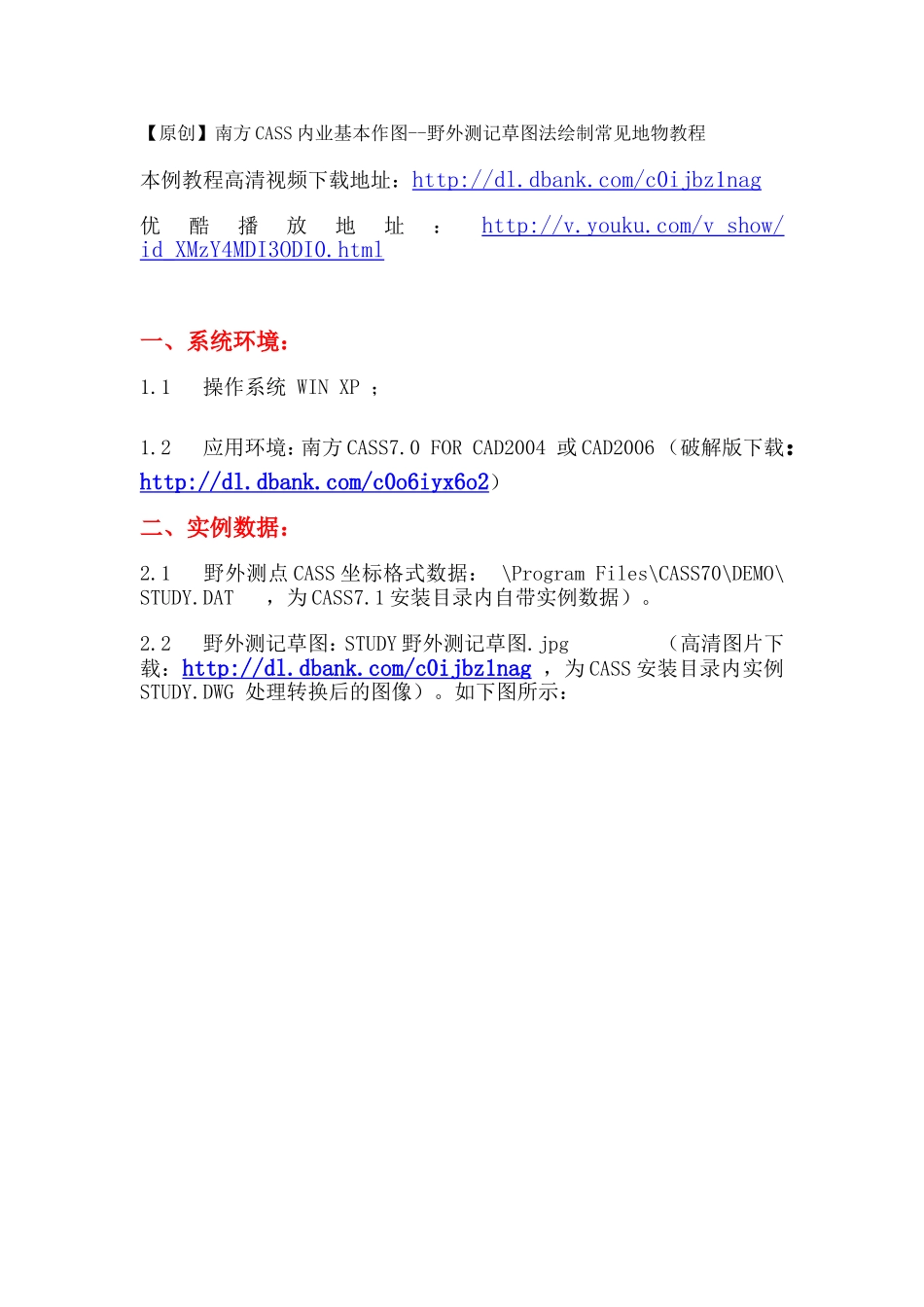

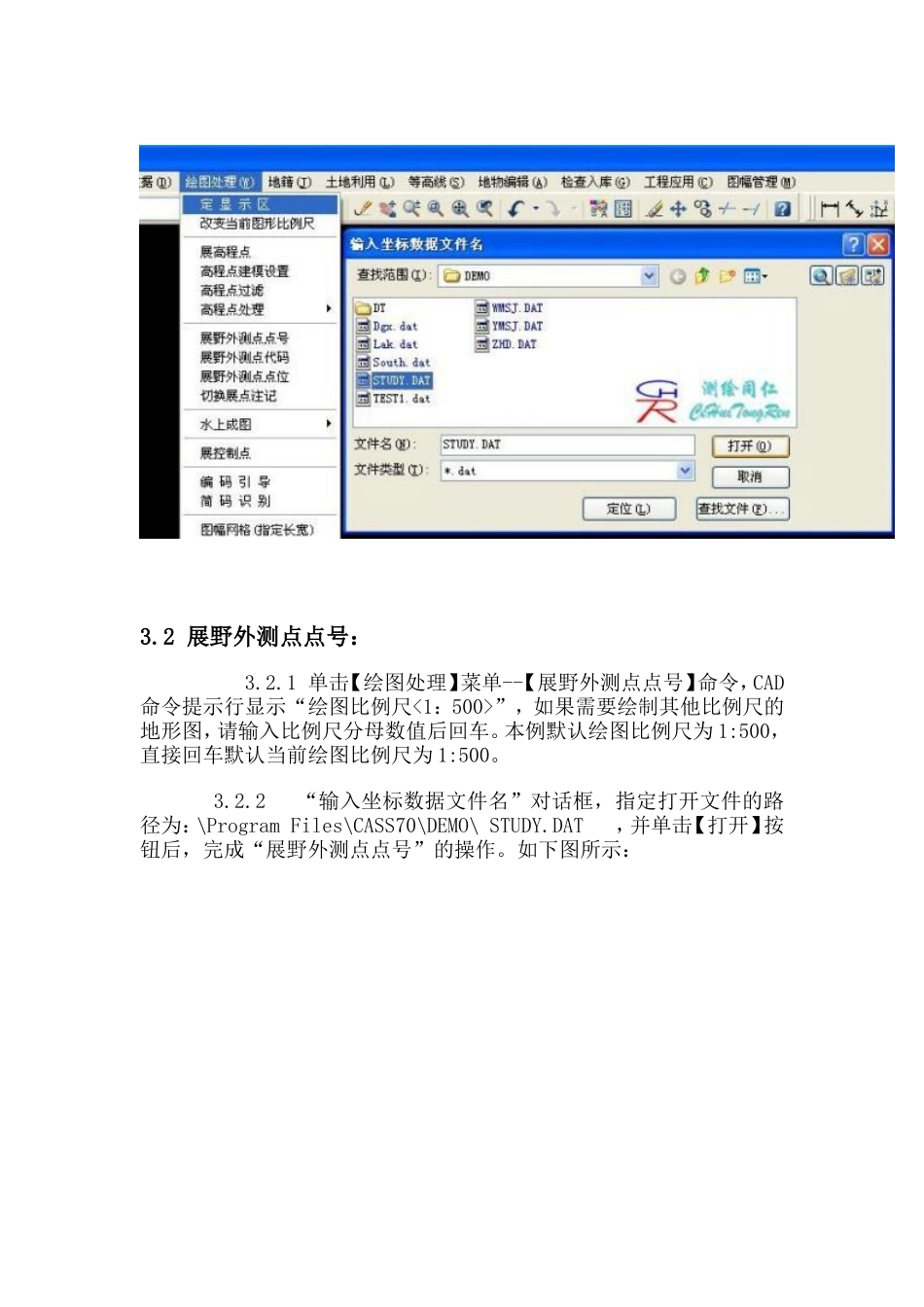

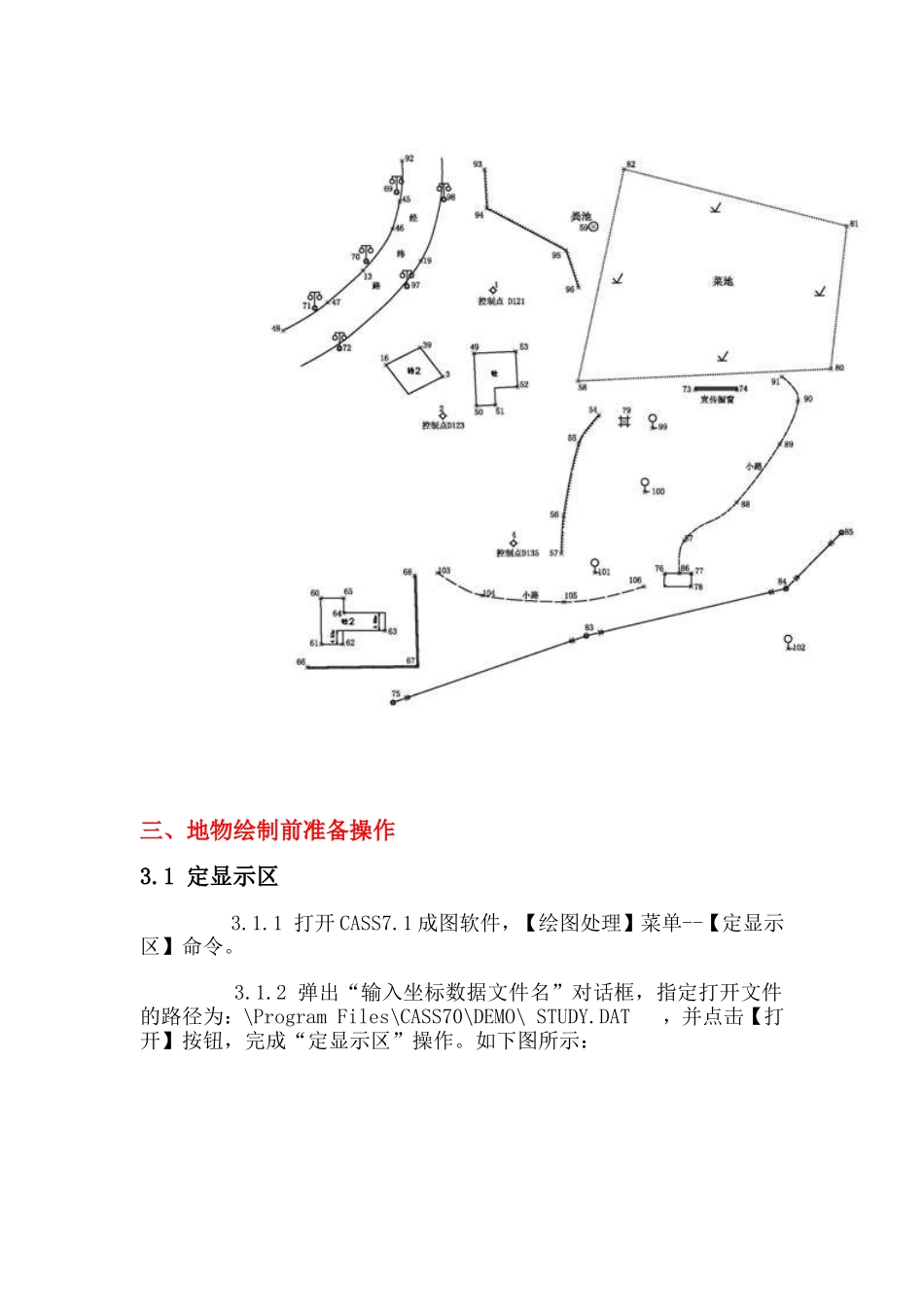

【原创】南方CASS内业基本作图--野外测记草图法绘制常见地物教程本例教程高清视频下载地址：http://dl.dbank.com/c0ijbz1nag优酷播放地址：http://v.youku.com/v_show/id_XMzY4MDI3ODI0.html一、系统环境：1.1操作系统WINXP；1.2应用环境：南方CASS7.0FORCAD2004或CAD2006（破解版下载：http://dl.dbank.com/c0o6iyx6o2）二、实例数据：2.1野外测点CASS坐标格式数据：\ProgramFiles\CASS70\DEMO\STUDY.DAT，为CASS7.1安装目录内自带实例数据）。2.2野外测记草图：STUDY野外测记草图.jpg（高清图片下载：http://dl.dbank.com/c0ijbz1nag，为CASS安装目录内实例STUDY.DWG处理转换后的图像）。如下图所示：三、地物绘制前准备操作3.1定显示区3.1.1打开CASS7.1成图软件，【绘图处理】菜单--【定显示区】命令。3.1.2弹出“输入坐标数据文件名”对话框，指定打开文件的路径为：\ProgramFiles\CASS70\DEMO\STUDY.DAT，并点击【打开】按钮，完成“定显示区”操作。如下图所示：3.2展野外测点点号：3.2.1单击【绘图处理】菜单--【展野外测点点号】命令，CAD命令提示行显示“绘图比例尺<1：500>”，如果需要绘制其他比例尺的地形图，请输入比例尺分母数值后回车。本例默认绘图比例尺为1:500，直接回车默认当前绘图比例尺为1:500。3.2.2“输入坐标数据文件名”对话框，指定打开文件的路径为：\ProgramFiles\CASS70\DEMO\STUDY.DAT，并单击【打开】按钮后，完成“展野外测点点号”的操作。如下图所示：3.3绘图测点定位模式的选择3.3.1坐标定位模式：在该模式下，使用绘图区右侧的地物绘制工具栏内的指定绘图工具作图时，可以在绘图命令执行过程中直接使用鼠标的十字光标，定位绘图区内测点点位来连接绘制指定的地物。坐标定位模式便于熟悉野外现场情况的绘图员，使用“鼠标光标”快速定位测点位置和连接绘制地物。在坐标定位模式下进行绘图作业时，地物绘制工具栏中的第一项显示为【坐标定位】。在坐标定位模式下作业，最好只打开CAD对象捕捉选项中的“节点”，以便鼠标捕捉到野外测点的准确坐标位置上。如下图：3.3.2点号定位模式：在该模式下，使用绘图区右侧的地物绘制工具栏内的指定绘图工具作图时，可以在绘图命令执行过程中直接输入野外测点点号，定位绘图图区内测点点位并连接绘制指定的地物。点号定位模式便于不熟悉野外现场情况的绘图员，使用“测点点号”快速定位测点位置和连接绘制地物。在点号定位模式下进行绘图作业时，地物绘制工具栏中的第一项显示为【点号定位】。3.3.3两种定位模式的切换：通常在新打开的DWG文件中，使用某一个CASS地物绘制命令绘图时，系统默认为坐标定位模式，即不能直接输入测点点号的方式来绘图。只有进行了如下的操作后，才能使用命令行选项P，在点号定位和坐标定位两种模式之间进行相互切换：点击绘图区右侧的“地物绘制工具栏”列表中【坐标定位】，在弹出的下拉菜单中选择【点号定位】后，弹出“选择点号对应的坐标点数据文件名”对话框，指定指定打开文件的路径为：\ProgramFiles\CASS70\DEMO\STUDY.DAT，并单击【打开】按钮，完成“点号定位模式”的选择。如下图：在某一个CASS地物绘图命令执行过程中，如果命令提示行显示“鼠标定点P/<点号>”时，表示当前为点号定位模式，可直接在命令行中输入点号进行绘图。如果命令提示行显示“点号P/<鼠标定点>”时，表示当前为坐标定位模式，需要用鼠标光标在绘图区中定位测点位置进行绘图。如果需要进行两种定位模式的切换，请在命令行中输入字母P。在本例下面的绘图作业中采用点号定位模式，根据野外测记草图和命令提示行信息进行地物的绘制。四、野外测记草图绘制常见基本地物4.1绘制交通设施A.绘制平行等外公路：单击地物绘制工具栏【交通设施】--【公路】，弹出图示列表中选中“平行等外公路”，点击【确定】按钮后，如下表所示步骤进行绘制：B.绘制两条小路：单击地物绘制工具【交通设施】--【其他道路】，弹出图示列表中选中“小路”，点击【确定】按钮后，如下表所示步骤进行绘制：4.2绘制居民地A.绘制四点砖房屋：单击地物绘制工具栏【居民地】--【一般房屋】，弹出图示列表中选中“四点砖房屋”，...
