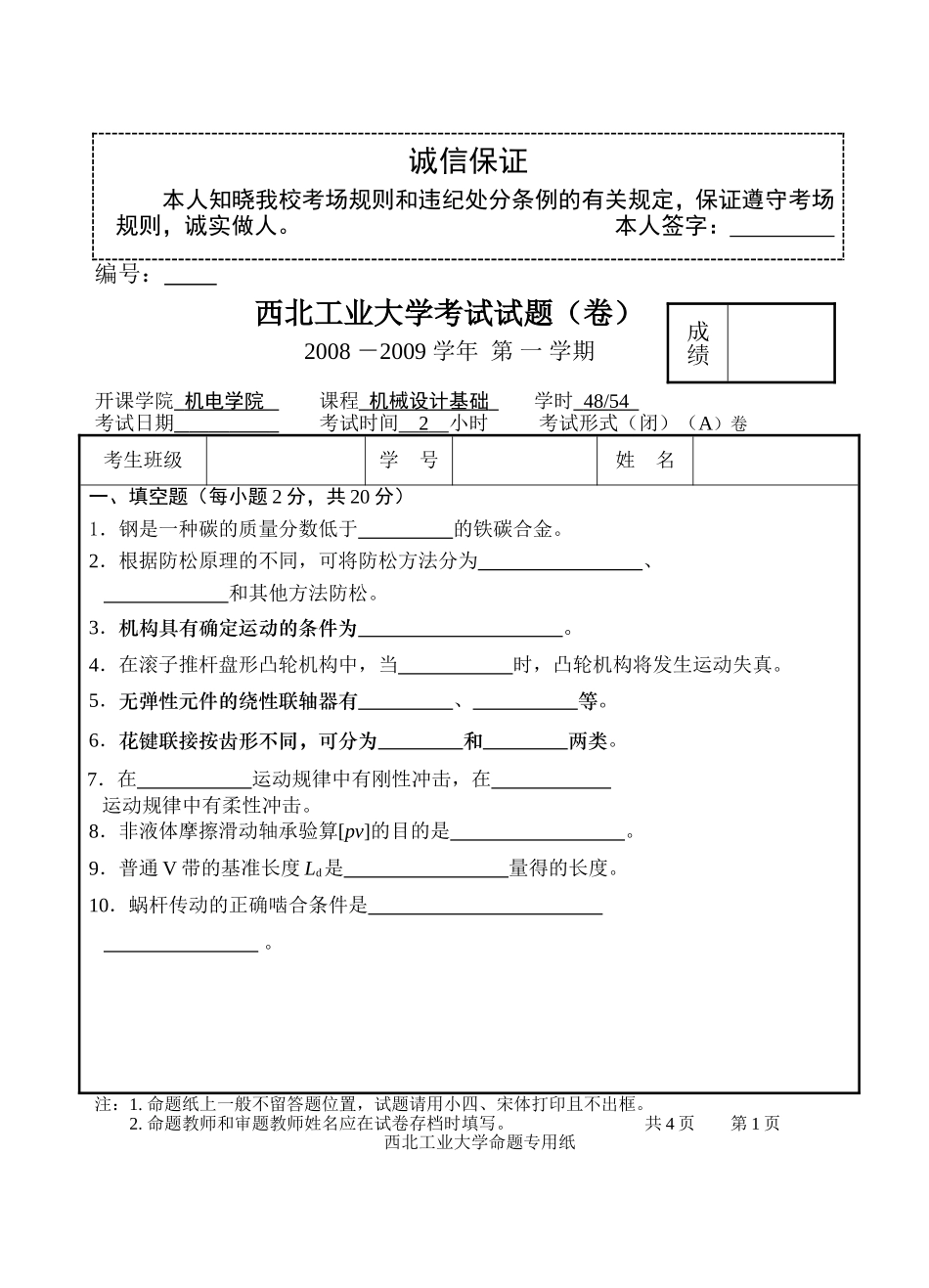

诚信保证本人知晓我校考场规则和违纪处分条例的有关规定，保证遵守考场规则，诚实做人
本人签字：编号：西北工业大学考试试题（卷）2008－2009学年第一学期开课学院机电学院课程机械设计基础学时48/54考试日期考试时间2小时考试形式（闭）（A）卷考生班级学号姓名一、填空题（每小题2分，共20分）1．钢是一种碳的质量分数低于的铁碳合金
2．根据防松原理的不同，可将防松方法分为、和其他方法防松
3．机构具有确定运动的条件为
4．在滚子推杆盘形凸轮机构中，当时，凸轮机构将发生运动失真
5．无弹性元件的绕性联轴器有、等
6．花键联接按齿形不同，可分为和两类
7．在运动规律中有刚性冲击，在运动规律中有柔性冲击
8．非液体摩擦滑动轴承验算[pv]的目的是
9．普通V带的基准长度Ld是量得的长度
10．蜗杆传动的正确啮合条件是
命题纸上一般不留答题位置，试题请用小四、宋体打印且不出框
命题教师和审题教师姓名应在试卷存档时填写

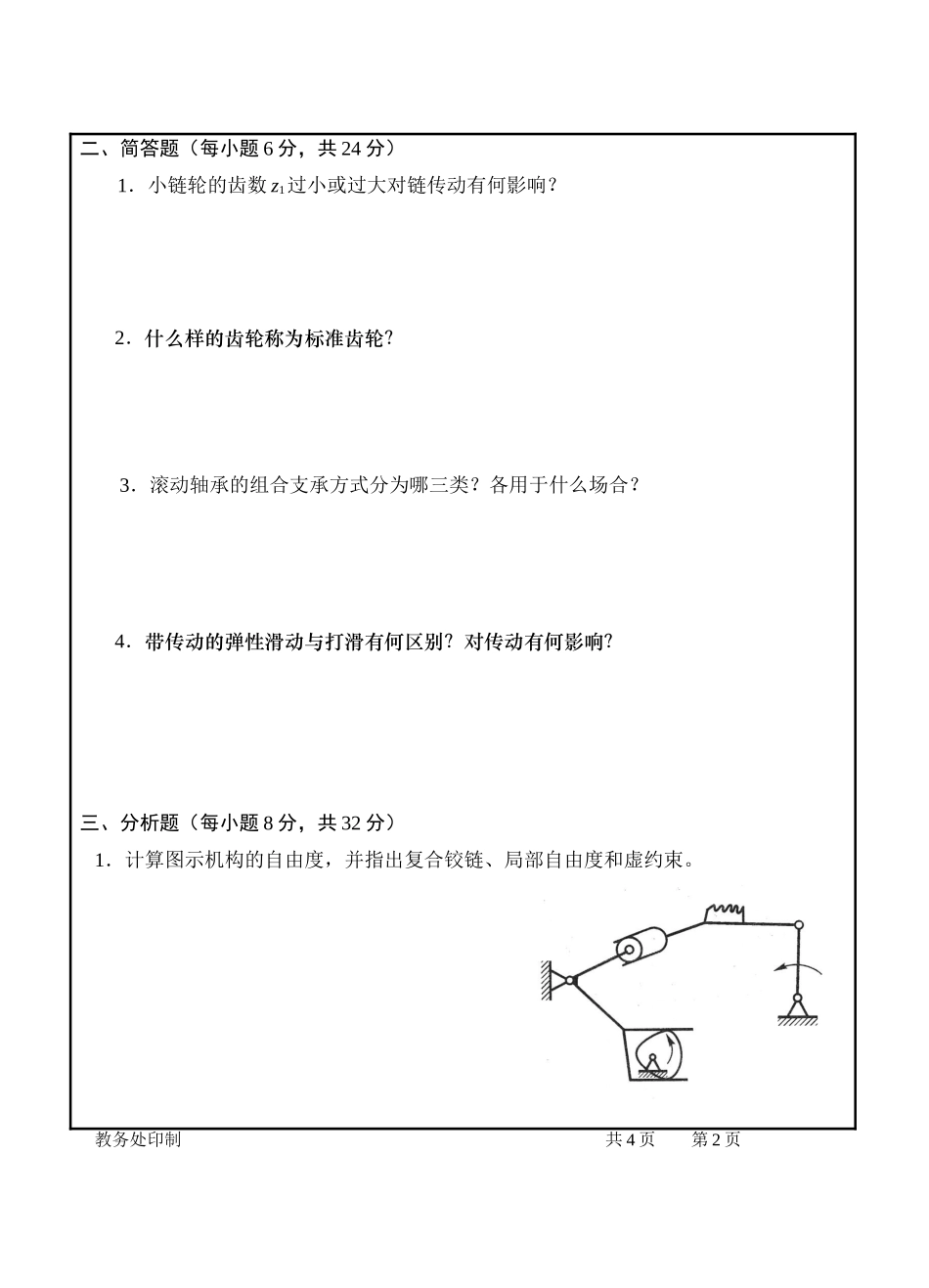

共4页第1页西北工业大学命题专用纸成绩二、简答题（每小题6分，共24分）1．小链轮的齿数z1过小或过大对链传动有何影响
2．什么样的齿轮称为标准齿轮
3．滚动轴承的组合支承方式分为哪三类
各用于什么场合
4．带传动的弹性滑动与打滑有何区别
对传动有何影响
三、分析题（每小题8分，共32分）1．计算图示机构的自由度，并指出复合铰链、局部自由度和虚约束

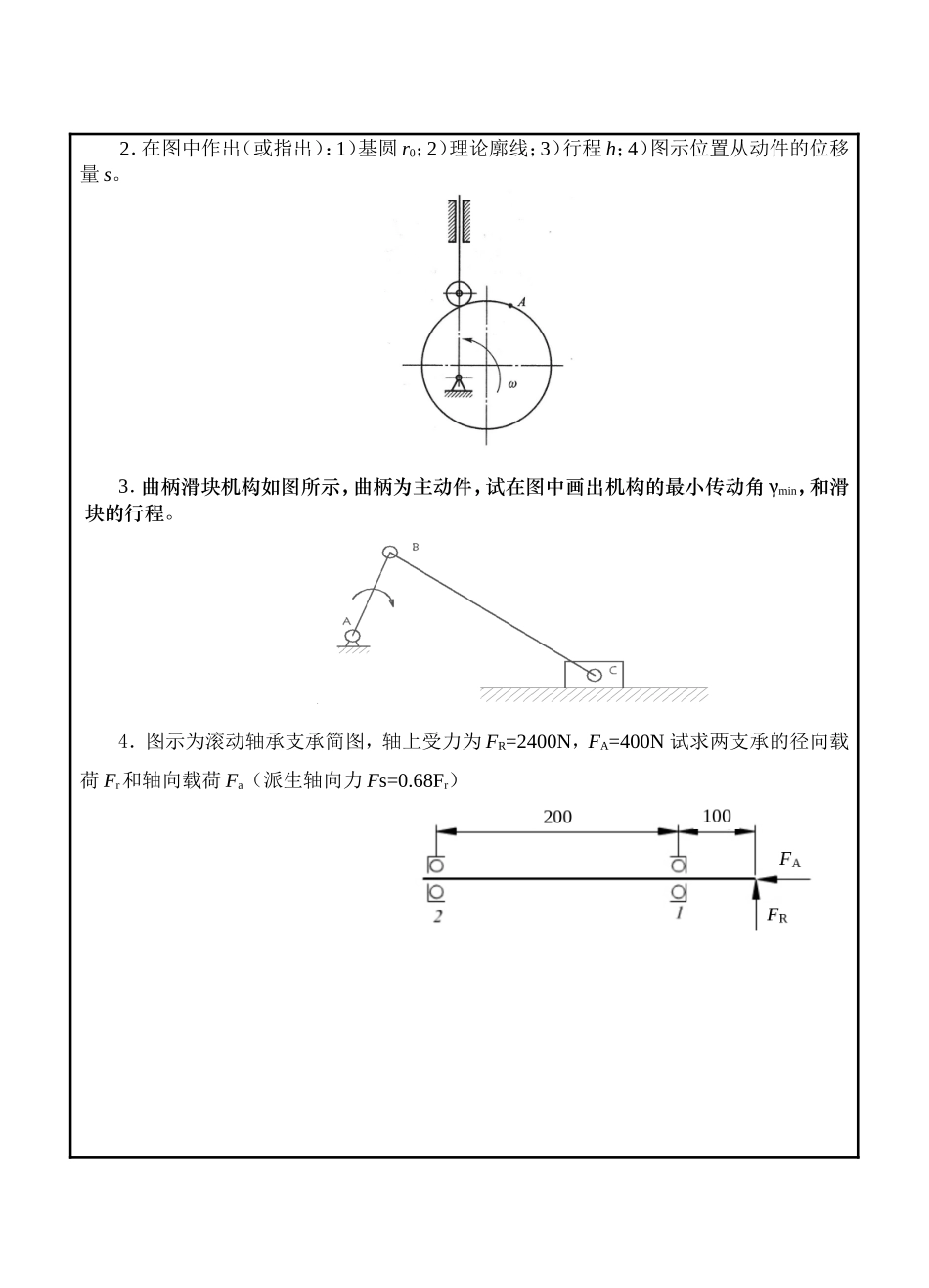

教务处印制共4页第2页2．在图中作出（或指出）：1）基圆r0；2）理论廓线；3）行程h；4）图示位置从动件的位移量s
3．曲柄滑块机构如图所示，曲柄为主动件，试在图中画出机构的最小传动角γmin，和滑块的行程
4．图示为滚动轴承支承简图，轴上受力为FR=2400N，FA=400N试求两支承的径向载荷Fr和轴向载荷Fa（派生轴向力Fs=0
68Fr）教务处印制共4页第3页四、计算题（每小题8分，共24分）1．已知
