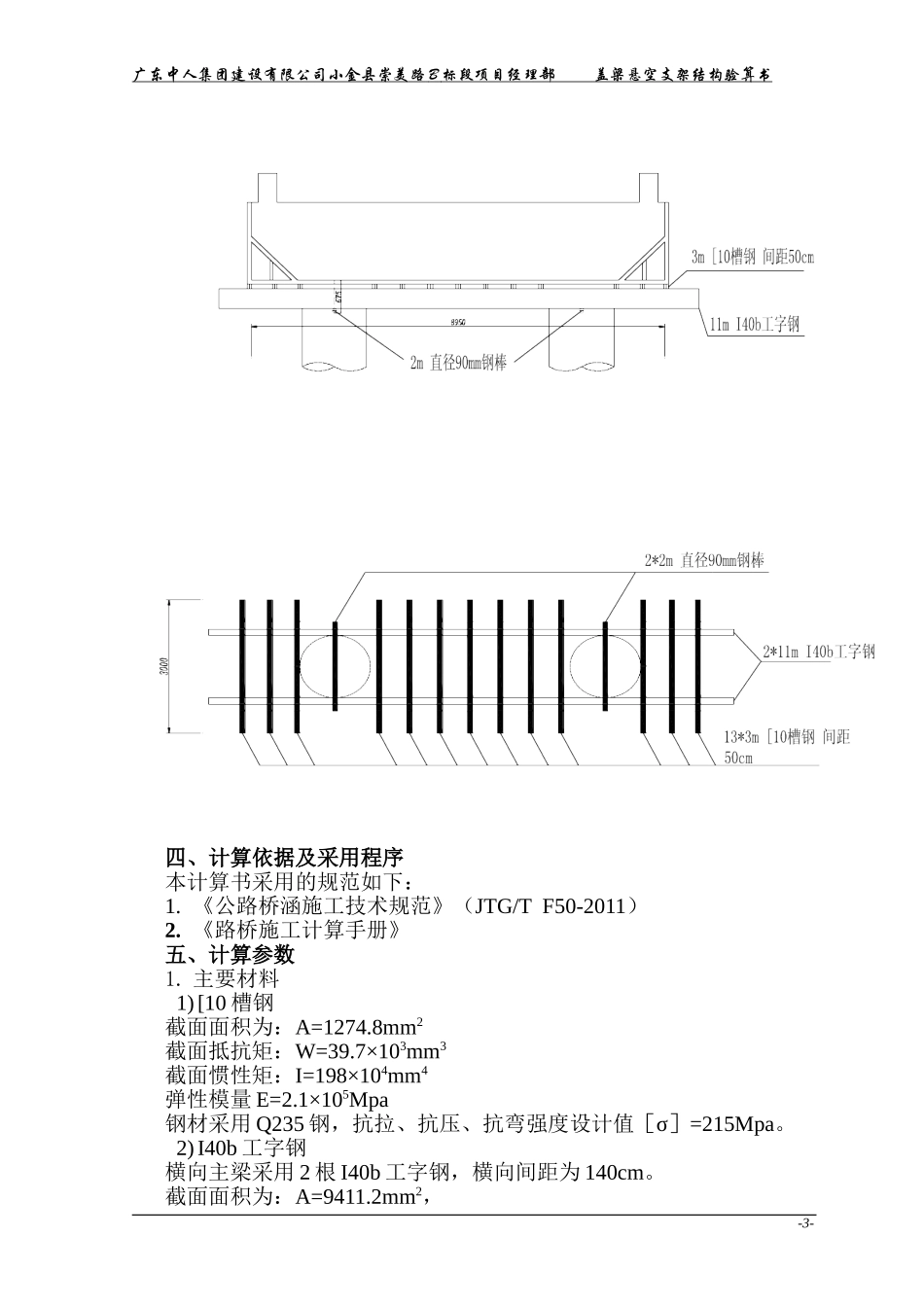

广东中人集团建设有限公司小金县崇美路B标段项目经理部盖梁悬空支架结构验算书盖梁悬空支架结构验算书（穿钢棒法）广东中人集团建设有限公司四川小金县崇美路B标段项目经理部盖梁悬空支架结构验算书（穿钢棒法）-1-广东中人集团建设有限公司广东中人集团建设有限公司小金县崇美路B标段项目经理部盖梁悬空支架结构验算书一、工程概况小金县崇美公路B标段所施工的小金川河2#大桥上部构造采用9×30m预应力混凝土T梁，先简支后桥面连续，共三联。基础及下部构造采取桩柱式，桩基直径1.5m，桥墩采用双柱式墩，直径1.4m，盖梁尺寸2.0m×1.6m×8.95m，全桥共计8个盖梁。二、总体施工方案因本桥盖梁高度较低，拟采用在墩柱上预留孔穿钢棒搭设支承平台施工。盖梁尺寸为2.0m×1.6m×8.95m（宽×高×长），底宽1.7m。盖梁简图如下：三、支承平台布置盖梁施工支承平台采用在两墩柱上各穿一根2m长φ90mm钢棒，上面采用墩柱两侧各一根11m长I40b工字钢做横向主梁，搭设施工平台的方式。主梁上面安放一排每根3m长的[10槽钢，间距为40cm作为分布梁。分布梁上铺设盖梁底模。传力途径为：盖梁底模——纵向分布梁（[10槽钢）——横向主梁（40b工字钢）——支点φ9cm钢棒。如图：-2-广东中人集团建设有限公司小金县崇美路B标段项目经理部盖梁悬空支架结构验算书四、计算依据及采用程序本计算书采用的规范如下：1.《公路桥涵施工技术规范》（JTG/TF50-2011）2.《路桥施工计算手册》五、计算参数1.主要材料1)[10槽钢截面面积为：A=1274.8mm2截面抵抗矩：W=39.7×103mm3截面惯性矩：I=198×104mm4弹性模量E=2.1×105Mpa钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215Mpa。2)I40b工字钢横向主梁采用2根I40b工字钢，横向间距为140cm。截面面积为：A=9411.2mm2，-3-广东中人集团建设有限公司小金县崇美路B标段项目经理部盖梁悬空支架结构验算书X轴惯性矩为：IX=22800×104mm4，X轴抗弯截面模量为：WX=1140×103mm3，钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215Mpa。3）钢棒钢棒采用φ90mm高强钢棒(A45)，截面面积为：A=3.14×452=6358.5mm2，惯性矩为：I=πd4/32=3.14×904/32=643.8×104mm4截面模量为：W=πd3/32=7.15×104mm3抗剪强度设计值［τ］=125Mpa。2.设计荷载1)砼自重砼方量：V=25.81m3，钢筋砼按27KN/m3计算，砼自重：G=25.81×27=696.87KN盖梁长8.95m，均布每延米荷载：q1=77.9kN/m2)组合钢模板及连接件0.95kN/m2，侧模和底模每延米共计4.61m2，q2=0.95×4.61=4.38kN/m3)[10槽钢3m长[10槽钢间距0.4m，每延米2.5根共计7.5米，合计：q3=7.5×0.101=0.758kN/m4）I40b工字钢共2根，每根长11米，共重：2×11×73.878kg=1625.3kgq4=16.253KN4)施工荷载小型机具、堆放荷载：q5=2.5KPa振捣混凝土产生的荷载：q6=2KPa3.荷载组合及施工阶段盖梁自重及支架自重均按恒载考虑组合系数1.2，施工荷载按活载考虑组合系数1.4。3、受力模型1）[10槽钢分布梁计算模型：[10槽钢分布梁直接承受底模以上的自重，[10槽钢分布在圆柱两侧的I40b工字钢上，两工字钢主梁紧贴圆柱，间距按圆柱直径140cm，故[10钢分布梁计算跨径为140cm，槽钢全长300cm，分布梁两端各悬臂80cm，悬臂有利跨中受力，不计悬臂部分，按简支梁计算，实际偏安全，如下图-4-广东中人集团建设有限公司小金县崇美路B标段项目经理部盖梁悬空支架结构验算书2）工字钢主梁计算模型：工字钢主梁承受由每根双槽钢分布梁传来的重力，按均布荷载考虑，两根工字钢各承受一半的力，工字钢搭在两圆柱预埋的钢棒上，故工字钢计算跨径为两圆柱中心的间距，取为5.35m，按两端外伸悬臂计算。如下图3）钢棒计算模型钢棒为悬臂结构模型，工字钢紧贴圆柱，故只考虑钢棒受剪，4个支点抗剪截面分担承受上面传来的重力。-5-广东中人集团建设有限公司小金县崇美路B标段项目经理部盖梁悬空支架结构验算书四、计算结果1.[10槽钢分布梁计算荷载q=1.2×(q1+q2)+1.4×(q5+q6)=1.2×(77.9+4.38)+1.4×(2.5+2)=105.036KN/m[10槽钢分布梁布设间距0.4m，单根承受0.4×105.036=42.014KN，盖梁底宽1.7m则单根槽钢均布荷载q=42.014/1.7=24.714KN/M计算跨径1.4m跨中弯矩：...
